常用供配電系統介紹

發布時間：2021-04-30 閱讀量：7960 分享

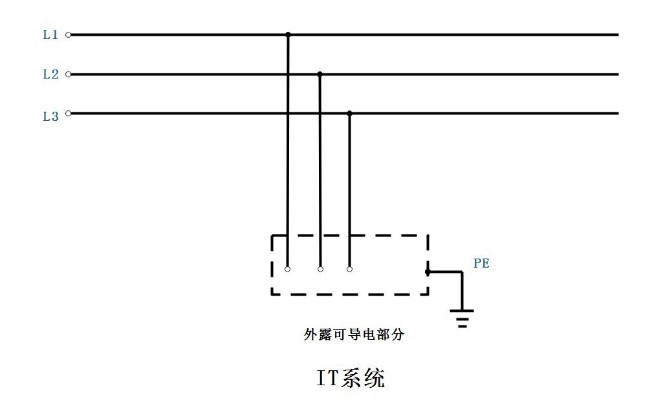

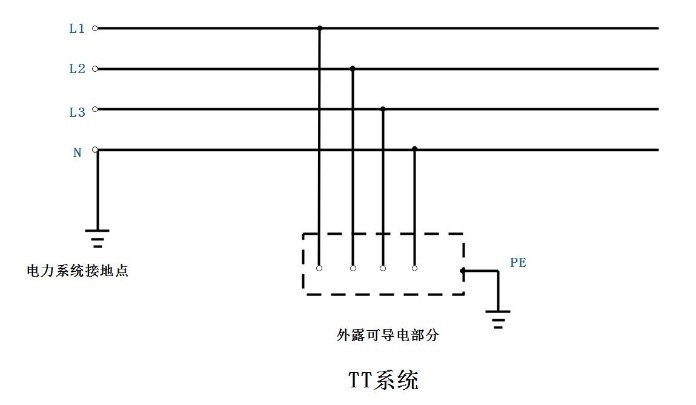

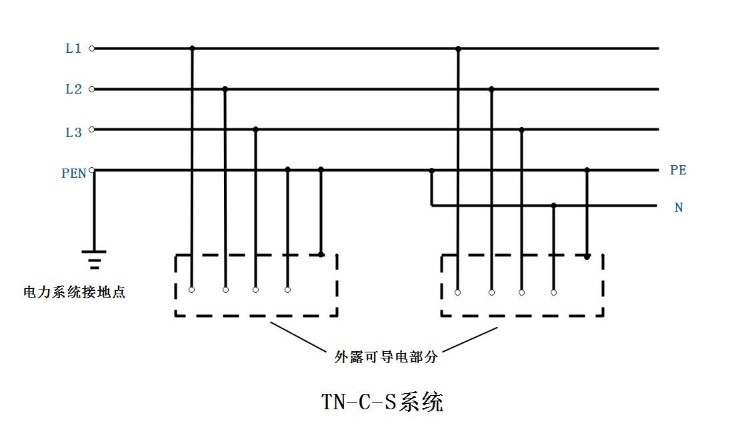

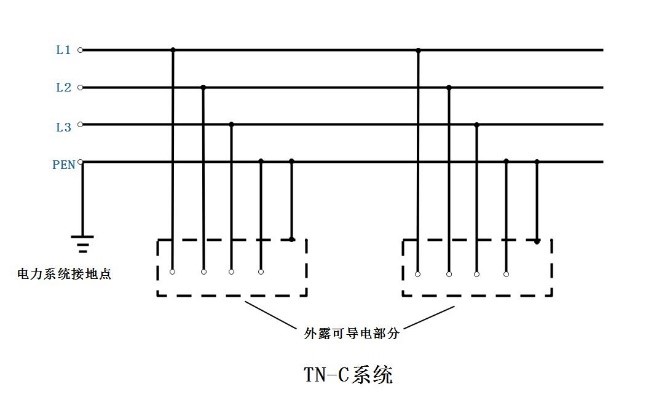

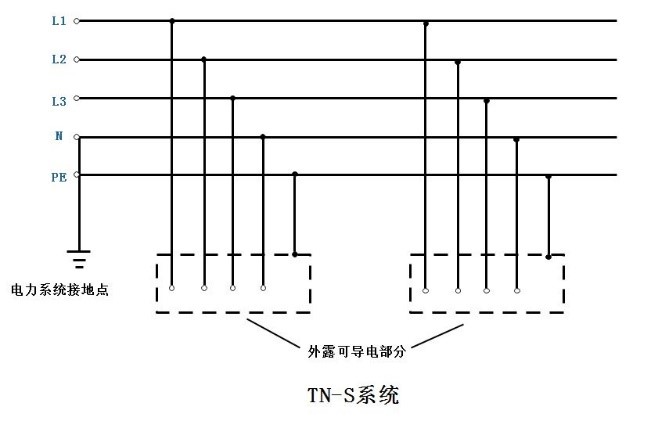

供電系統就是由電源系統和輸配電系統組成的產生電能并供應和輸送給用電設備的系統。電力供電系統大致可分為T(mén)N，IT，TT 三種，其中TN系統又分為T(mén)N-C，TN-S， TN-C-S三種表現形式。

系統命名中字母的含義如下：

第一個字母描述電氣裝置的供電電源的接地情況：

T：電源一點直接接地（通常是變壓器的中性點）；

I：所有帶電部分和大地絕緣（通常指變壓器的中性點），或電源的一點通過阻抗接地；


第二個字母描述電氣裝置的設備外殼的接地情況：

T：設備外殼直接接地，該接地與電源的接地?zé)o關；

N：電氣設備的外殼接地與電源地共用；


后續字母描述中性線和保護線的關系：

S：中性線和保護線分開；

C：中性線和保護線合用（一條導線）；


在雷擊發生時，浪涌電流常常會沿著外部電纜進入配電線路，損壞供電設備及后端的用電設備，所以需要根據不同的配電系統，選擇與之匹配的電涌保護器進行保護。優倍電氣針對交流配電系統，提供多個防護級別的電涌保護器供用戶選擇：

P-FL-440/25×1P、P-FL-760/25×1P（單相TN 、TT系統）

P-FL-385/40×P+N、P-FL-385/60×P+N、P-FL-385/80×P+N（單相TT系統）

P-FL-385/40×2P、P-FL-385/60×2P、 P-FL-385/80×2P（單相TN-S系統）

P-FL-385/40×3P、P-FL-385/60×3P、P-FL-385/80×3P（三相四線TN-C系統，三相三線IT系統）

P-FL-385/40×3P+N、P-FL-385/60×3P+N、P-FL-385/80×3P+N（三相五線TN-S系統，三相四線TT系統）
