8/20us波形與10/350us波形的區別

發布時間：2021-04-30 閱讀量：8486 分享

電涌保護器的作用主要是應對雷擊，包括直擊雷和感應雷。直擊雷和感應雷的形式、能量不一樣，它們的電流波形類似于10/350us波形（直擊雷）和8/20us波形（感應雷）。

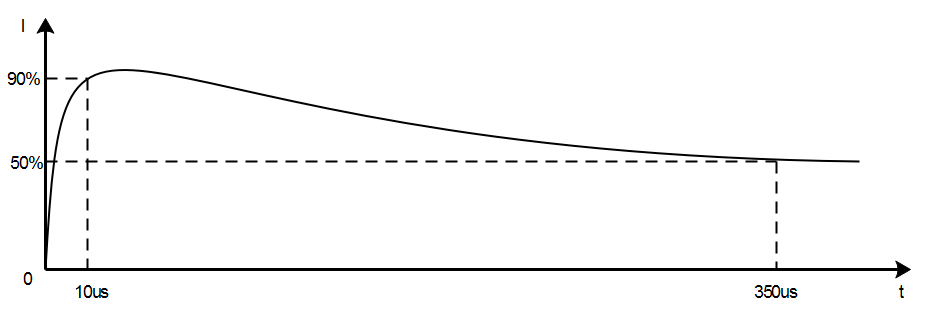

直擊雷指帶電的云層與大地上某一點之間發生迅猛的放電現象，主要危害建筑物、建筑物內電子設備和人。直擊雷的電壓峰值通?？蛇_(dá)幾萬伏甚至幾百萬伏，電流峰值可達幾十kA乃至幾百kA，其之所以破壞性很強，主要原因是雷云所蘊藏的能量在極短的時間（其持續時間通常只有幾微秒到幾百微秒）就釋放出來，從瞬間功率來講是巨大的。10/350us是典型雷電擊穿大地的雷電流曲線，是雷電直接襲擊電力線和避雷針的雷電流曲線。我們一般稱為直擊雷波形。波形如下：


其中10us表示沖擊脈沖波形從上升沿10%到90%的時間，而350us表示波形的半峰值時間，8/20us也是同樣的定義。

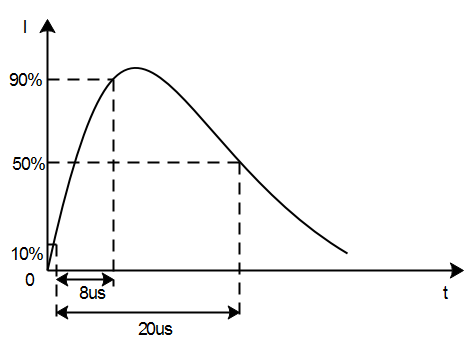

感應雷指由雷電電磁脈沖，或操作過電壓等形式產生的雷電浪涌，根據產生時的原理，分為靜電感應雷與電磁感應雷。靜電感應雷是在雷云接近地面時，會在附近的金屬導體上感應出大量的反極性電荷，從而在金屬導體與雷云之間，以及金屬導體自身中產生出很高的感應電壓，其電壓幅值可達到幾萬到幾十萬伏。電磁感應雷是由于雷電放電時，巨大的沖擊雷電流在周圍空間產生迅速變化的強磁場，處在該電磁場下的金屬線纜因切割磁力線會感應出數千伏的電涌電壓。8/20us是典型雷電擊穿大地（避雷針或臨近接閃物）引起的電磁脈沖感應過電壓，這個感應過電壓擊穿、燒毀設備時的電流曲線，我們一般稱為感應雷波形。波形如下
