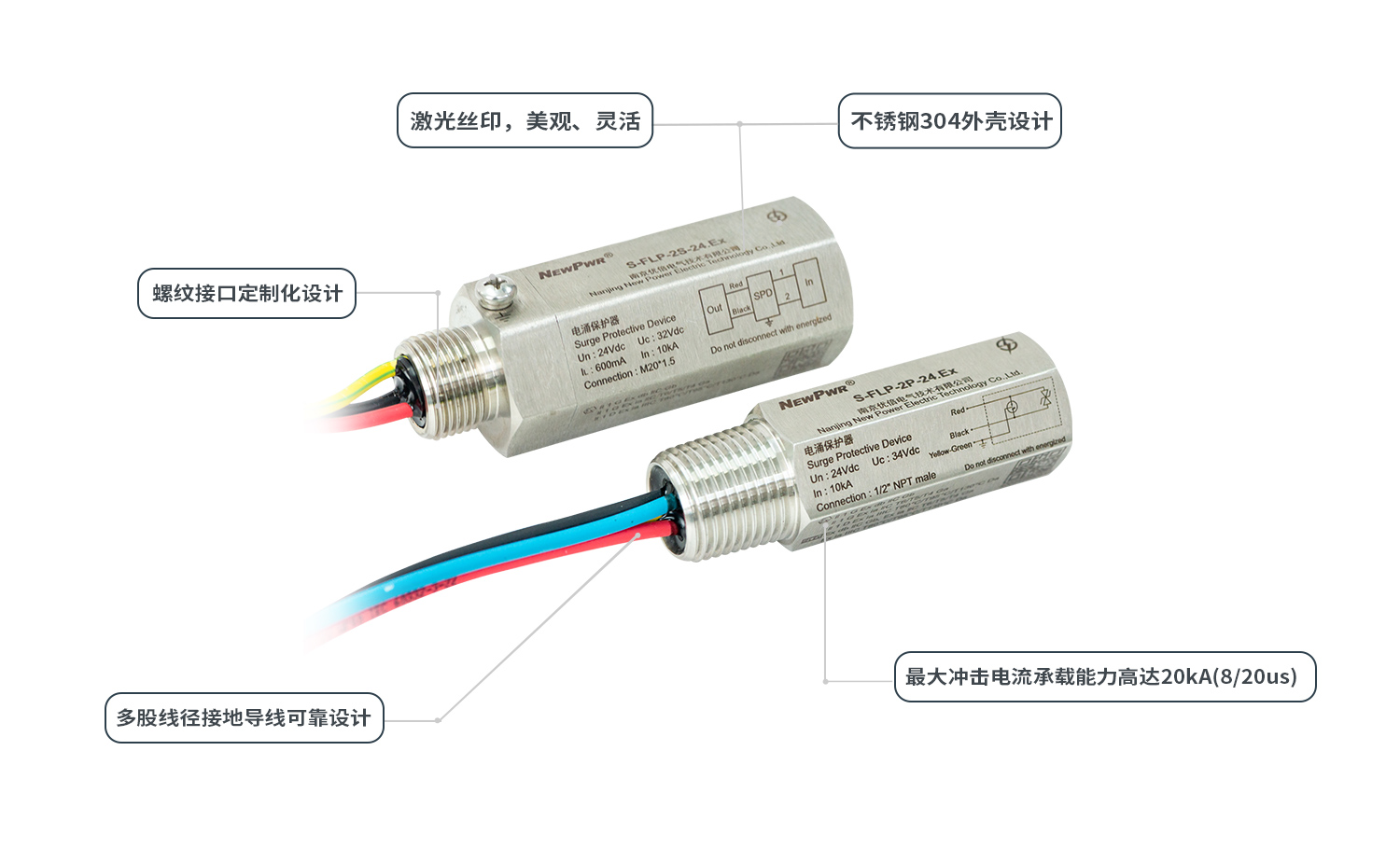

S-FLP-3P-24.Ex

電涌保護器提供線-線低殘壓保護，用于LPZ0B區~LPZ2區及后續分區分界面的保護。 可應用于3線制變送器、RS232、熱電阻等產品保護。

保護線制

管式螺紋規格

連接方式

防爆

分享
S-FLP-3P-24.Ex

【核心技術】




基本參數
標稱電壓Un 24 V
直流最大持續工作電壓Uc 34 V
交流最大持續工作電壓Uc 22.5 V
響應時間Ta ＜ 1 ns
頻寬fG 10 MHz
雷電參數
每線雷電沖擊電流Iimp(10/350 μs)，D1 2.5 kA
最大放電電流Imax(8/20 μs)，C2 20 kA
每線標稱放電電流In(8/20 μs)，C2 10 kA
保護電壓Up(8/20 μs)，C2 L – L ≤ 60 V/ L – PE ≤ 600 V
工作環境
工作溫度范圍 -40 ℃ ~ +80 ℃
外殼材料
外殼材料 304/316等材質外殼
阻燃等級(UL94) V0
防護等級 IP67
機械特性
安裝方式 并聯
接地方式 導線接地
導線規格 1.5 mm2，長度250 mm，耐磨，多股軟線
螺紋規格(選配) M20×1.5、1/2" 14NPT、G 1/2"等（公螺紋）
認證信息
測試標準 IEC 61643-21/GB/T 18802.21
產品認證 CNEX, SIL, CE, FCC, 防雷, CCC
設備類型 Type A
硬件故障裕度(HFT) 0
操作模式 低/高
安全完整性等級 SIL3
λS (1 FIT=10-9/h) 0.233 FIT
λDU (1 FIT=10-9/h) 0 FIT
λDD (1 FIT=10-9/h) 0 FIT
λTOTAL (1 FIT=10-9/h) 0.233 FIT
SFF 100%
PFDavg(T1=1Y) 0.00E-00
PFH 0.00E-00 1/h
防爆等級 Ex db ⅡC Gb 、Ex ia ⅡC T6 Ga
Ui 30 V
Ii 33 mA
Pi 247.5 mW
Ci 0 μF
Li 0 mH
