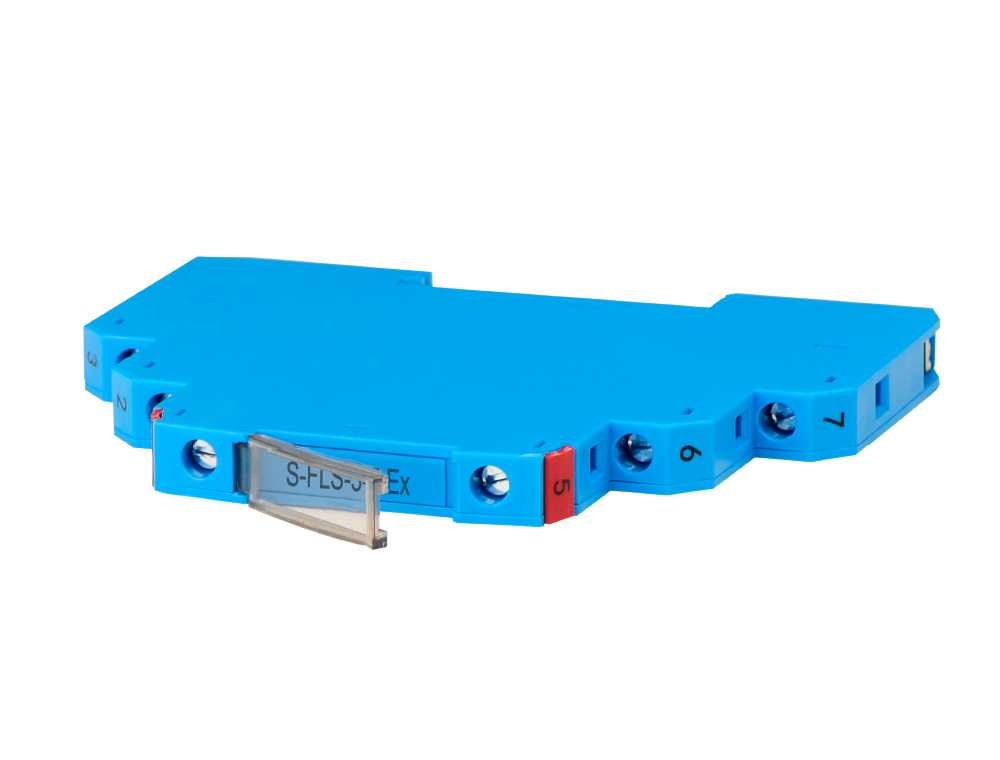

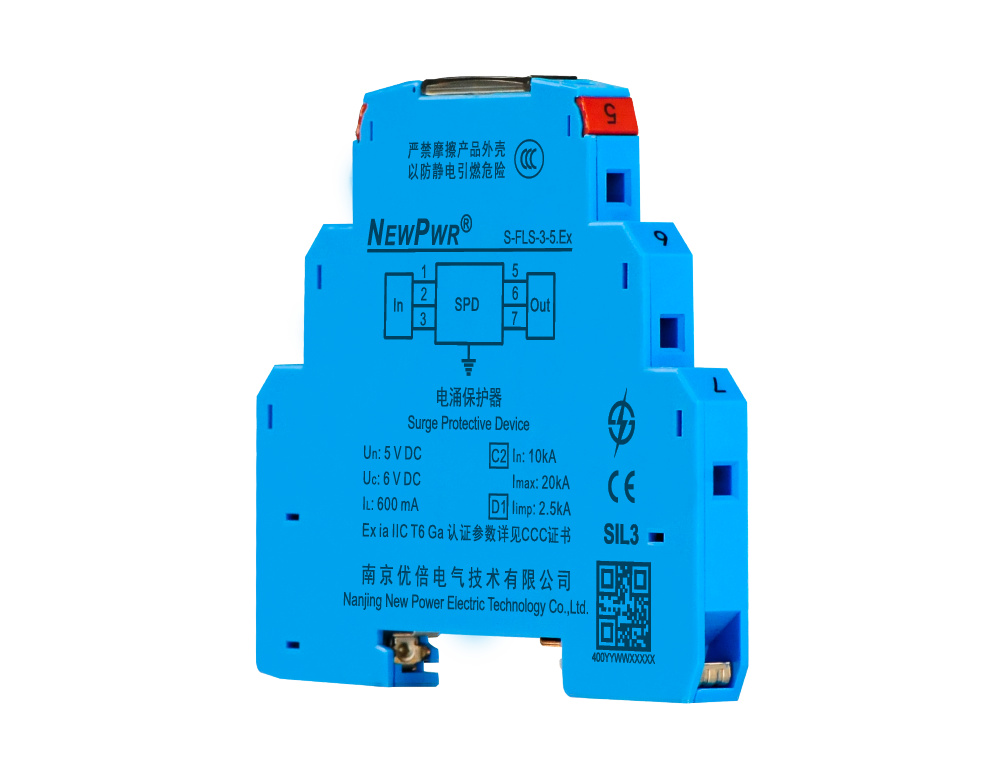

S-FLS-3-5.Ex

電涌保護器提供線-線低殘壓保護，用于LPZ0B區~LPZ2區及后續分區分界面的保護。 可應用于3線制熱電阻等產品保護。

類型

保護線制

防爆

細保護

分享
S-FLS-3-5.Ex

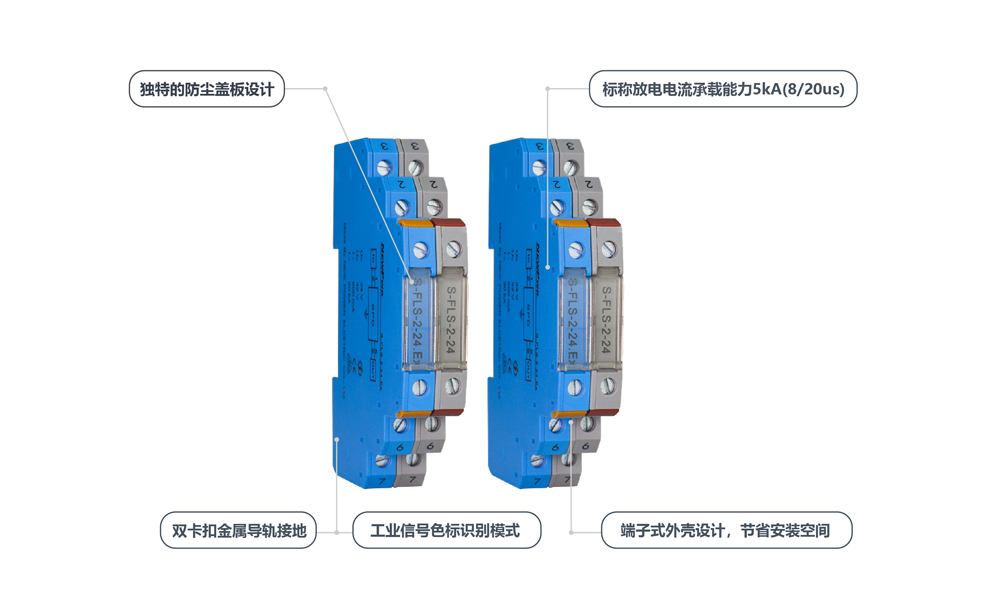

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸


技術參數
設備類型 Type A
基本參數
標稱電壓Un 5 V
直流最大持續工作電壓Uc 6 V
交流最大持續工作電壓Uc 4 V
通用標稱電流IL 600 mA
串聯阻抗 1.8 Ω
響應時間Ta ＜ 1 ns
頻寬fG 10 MHz
雷電參數
總雷電沖擊電流Iimp(10/350 μs)，D1 7.5 kA
每線雷電沖擊電流Iimp(10/350 μs)，D1 2.5 kA
最大放電電流Imax(8/20 μs)，C2 20 kA
每線標稱放電電流In(8/20 μs)，C2 10 kA
保護電壓Up(8/20 μs)，C2 L – L ≤ 45 V/ L – PE ≤ 600 V
保護電壓Up(1 kV/μs)，C3 L – L ≤ 15 V/ L – PE ≤ 600 V
工作環境
工作溫度范圍 -40 ℃ ~ +80 ℃
外殼材料
外殼材料 PC
阻燃等級(UL94) V0
防護等級 IP20
機械特性
最小安裝導線截面積 0.2 mm2
最大安裝導線截面積 2.5 mm2
安裝方式 DIN35 mm導軌安裝
接地方式 導軌接地/端子接地（選配）
認證信息
測試標準 IEC 61643-21/GB/T 18802.21
產品認證 CNEX, SIL, CE, FCC, 防雷, CCC
硬件故障裕度(HFT) 0
操作模式 低/高
安全完整性等級 SIL3
λS (1 FIT=10-9/h) 14.1 FIT
λDU (1 FIT=10-9/h) 0.667 FIT
λDD (1 FIT=10-9/h) 0 FIT
λTOTAL (1 FIT=10-9/h) 14.767 FIT
SFF 95.5%
PFDavg(T1=1Y) 2.93E-06
PFH 6.67E-10 1/h
防爆等級 Ex ia ⅡC T6 Ga
Ui 6 V
Ii 500 mA
Pi 750 mW
Ci 0 μF
Li 0 mH
