NTM220.Ex

溫度變送模塊，輸入熱電阻、電阻信號，經數字線性化處理隔離轉換為4~20mA輸出，在輸出回路上截取能量為工作電源。

輸出（具體型號見型譜）

通道

供電

HART

SIL

液晶顯示

防爆

分享

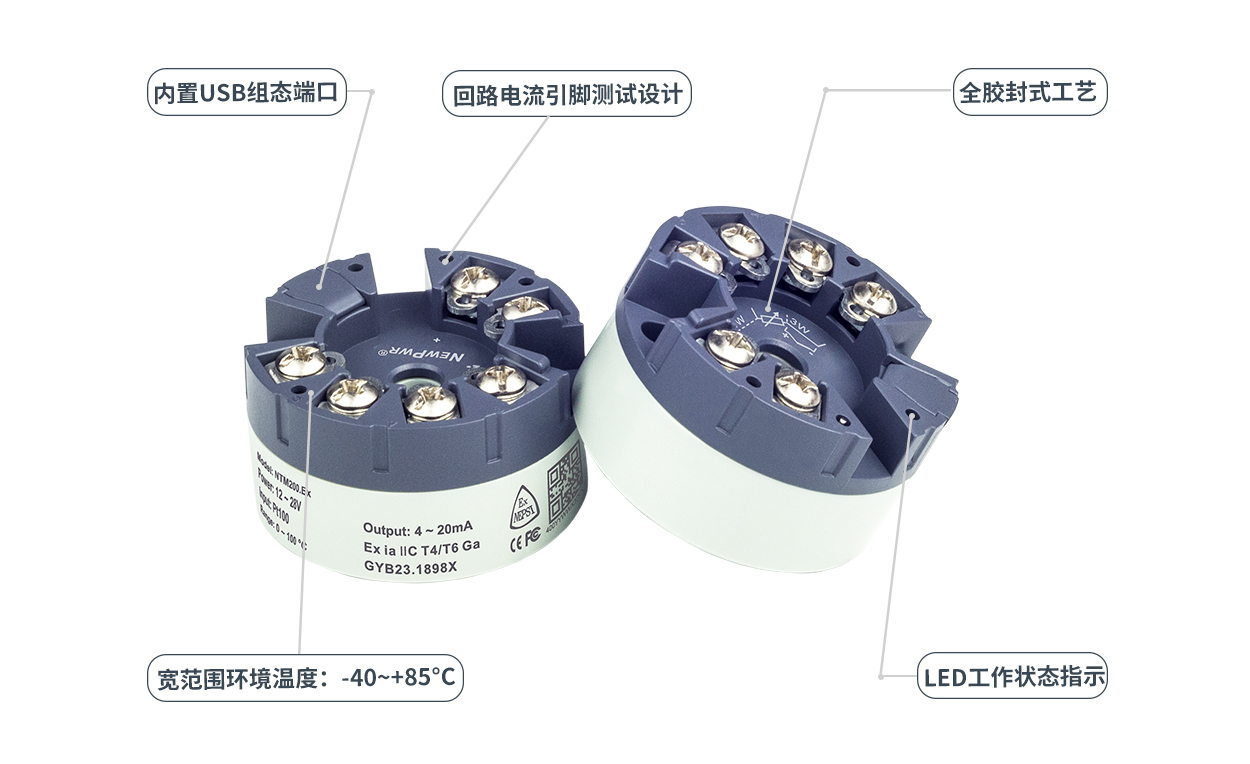

NTM220.Ex

【核心技術】



電源
供電電源 12 ~ 28 V DC 回路供電
輸入
輸入信號 熱電阻、電阻
引線電阻 ≤ 20 Ω/線
輸出
輸出信號 4 ~ 20 mA
允許負載 RL ≤ [(U-12)/0.022] Ω；U為回路供電電壓
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
Pt100(α=0.00385) -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50, Cu100 (α=0.00428) -50 ℃ ~ +150 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
電阻信號 0 ~ 400 Ω ＜50 Ω，0.05 Ω ≥50 Ω，±0.1 %F.S.
溫度漂移 0.01 %F.S./°C
基本參數
響應時間 約1s達到最終值的90%
EMC特性
電磁兼容 IEC 61326-1
介電強度 ≥ 1500 V AC (輸入/輸出之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出之間)
工作環境
工作溫度 -40 ℃ ~ +85 ℃
儲存溫度 -40 ℃ ~ +85 ℃
應用場所 可安裝在0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備
機械特性
連接方式 螺釘連接
螺絲端子力矩 0.5 Nm
規格尺寸 ? 44 × 25.5 mm
導線規格 0.2~1.5 mm2
認證信息
產品認證 NEPSI, CE
防爆等級 Ex iaⅡC T4~T6 Ga
T4 -40 ℃ ~ +60 ℃
T6 -40 ℃ ~ +50 ℃
Uo 5.9 V (3、4、5、6端子間)
Io 24 mA (3、4、5、6端子間)
Po 36 mW (3、4、5、6端子間)
Co 40 μF (3、4、5、6端子間)
Lo 40 mH (3、4、5、6端子間)
Ui 28 V (1、2端子間)
Ii 93 mA (1、2端子間)
Pi 670 mW (1、2端子間)
Ci 近似為0 (1、2端子間)
Li 近似為0 (1、2端子間)
