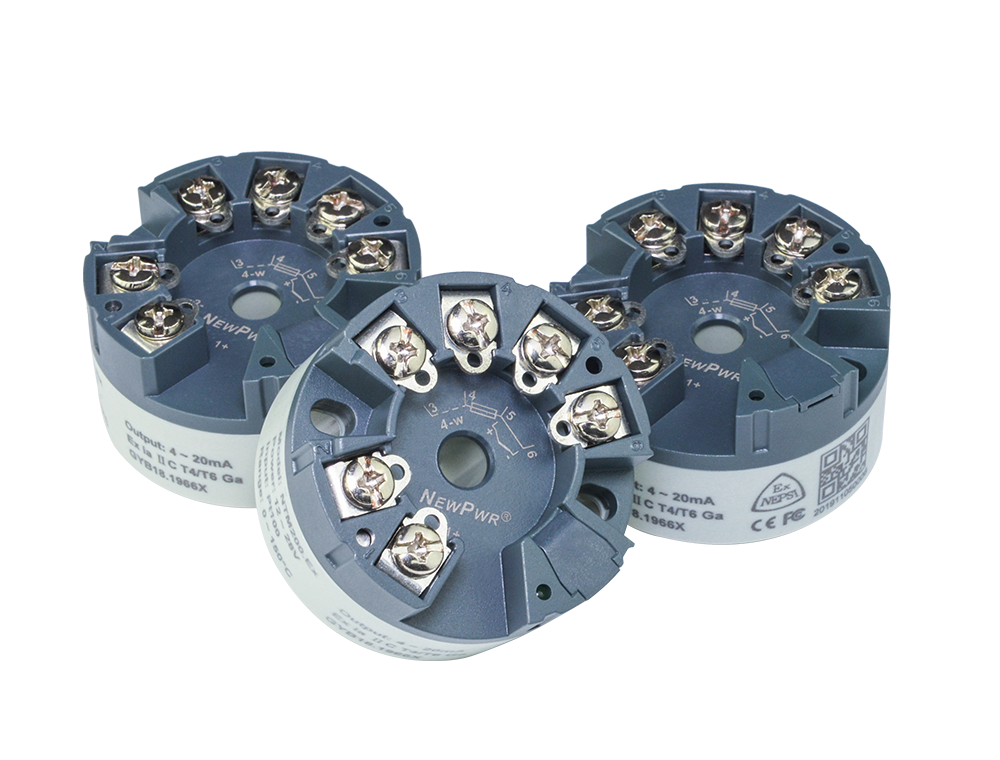

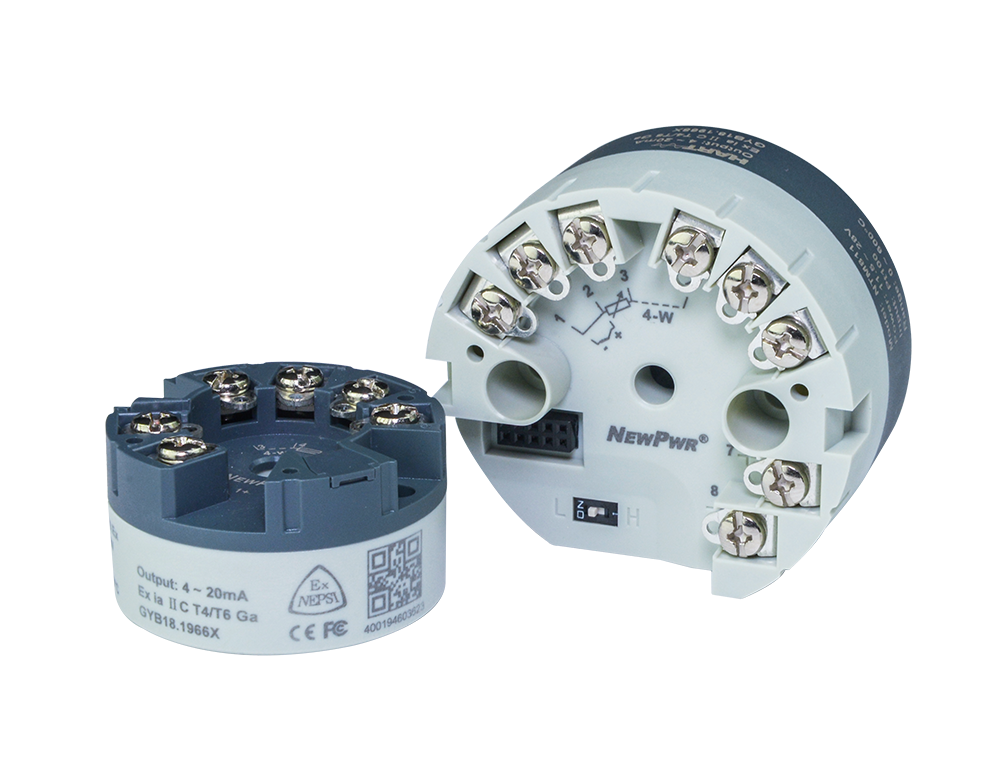

NTM220.Ex

一體化溫度變送模塊，將現場的熱電阻信號經數字線性化處理，隔離轉換為4~20mA輸出，在輸出回路上截取能量為工作電源。

Output signal

Channels

Power Supply Mode

HART

Ex

Share
NTM220.Ex

【Core technology】




Supply
供電電源 12 ~ 28 V DC 回路供電
Input
輸入信號 Pt100、Cu100、Cu50、BA1、BA2等熱電阻；電阻信號(0 ~ 400 Ω)
引線電阻 ≤ 20 Ω/線 (熱電阻)
Output
輸出信號 4 ~ 20 mA
允許負載 RL ≤ [(U-12)/0.022] Ω；U為回路供電電壓
Transfer characterisics
轉換精度-Pt100 -200 ℃ ~ +850 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
轉換精度-Cu50 -50 ℃ ~ +150 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
轉換精度-Cu100 -50 ℃ ~ +150 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
轉換精度-電阻信號 0 ~ 400 Ω/＜50 Ω，0.05 Ω/≥50 Ω，±0.1 %F.S.
溫度漂移 50 ppm/℃
General parameters
響應時間 ≤ 1 s
EMC data
電磁兼容 IEC 61326-1
介電強度 ≥ 1500 V AC (輸入/輸出之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出之間)
Operating conditions
工作溫度 -40 ℃ ~ +85 ℃
儲存溫度 -40 ℃ ~ +85 ℃
應用場所 可安裝在0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備
Mechanical specifications
連接方式 螺釘連接
螺絲端子力矩 0.5 Nm
規格尺寸 ? 44 × 25.5 mm
導線規格 1.5 mm2
Certified data
產品認證 NEPSI, CE
防爆等級 Ex iaⅡC T4~T6 Ga
T4 -40 ℃ ~ +60 ℃
T6 -40 ℃ ~ +50 ℃
Uo 5.9 V (3、4、5、6端子間)
Io 24 mA (3、4、5、6端子間)
Po 36 mW (3、4、5、6端子間)
Co 40 μF (3、4、5、6端子間)
Lo 40 mH (3、4、5、6端子間)
Ui 28 V (1、2端子間)
Ii 93 mA (1、2端子間)
Pi 670 mW (1、2端子間)
Ci 近似為0 (1、2端子間)
Li 近似為0 (1、2端子間)
