NTM100

溫度變送模塊，輸入熱電偶、熱電阻、毫伏、電阻信號，經數字線性化處理隔離轉換為4~20mA輸出，在輸出回路上截取能量為工作電源。

輸出（具體型號見型譜）

通道

供電

HART

SIL

液晶顯示

防爆

分享
NTM100

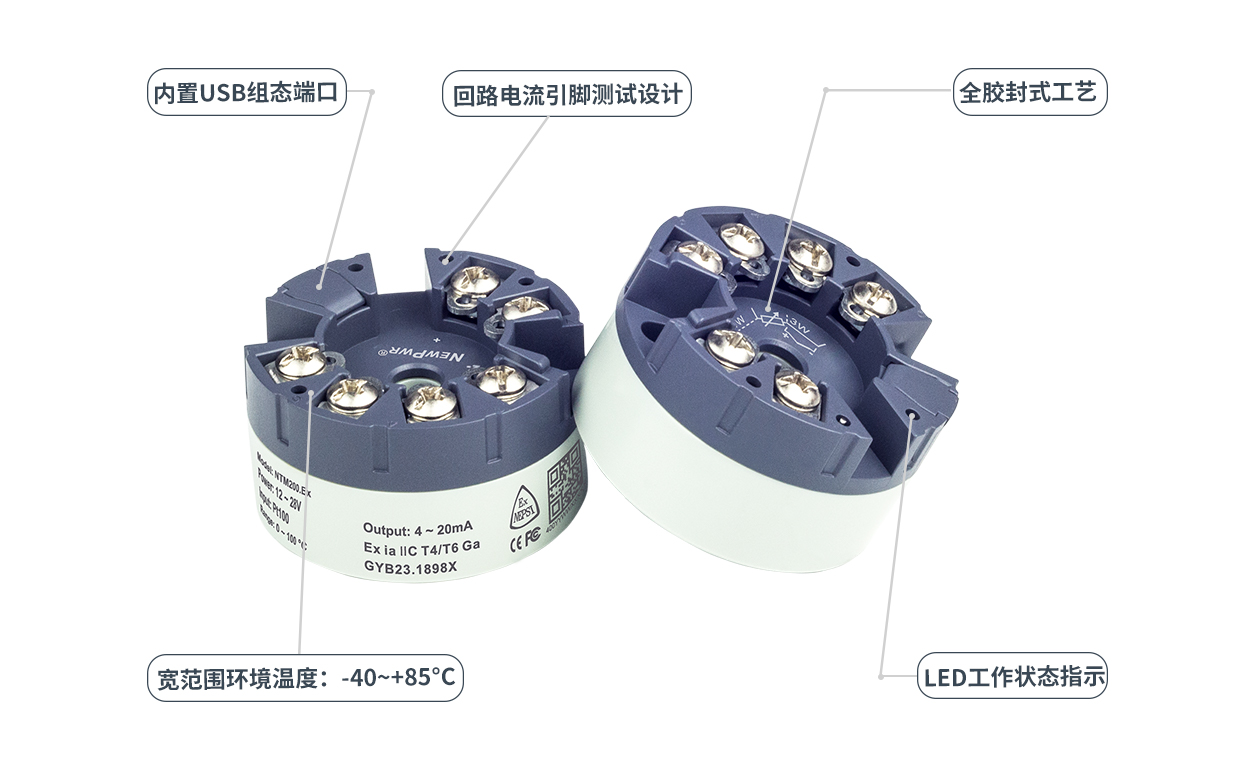

【核心技術】



電源
供電電源 12 ~ 28 V DC 回路供電
輸入
輸入信號 熱電偶、熱電阻、毫伏、電阻
引線電阻 RTD < 20Ω/線, TC < 50Ω
輸出
輸出信號 4 ~ 20 mA
允許負載 RL ≤ [(U-12)/0.022] Ω；U為回路供電電壓
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
K -270 ℃ ~ +1372 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
E -100 ℃ ~ +1000 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
J -100 ℃ ~ +1200 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
T -20 ℃ ~ +400 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
N -200 ℃ ~ +1300 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
S -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
R -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
B +400 ℃ ~ +1820 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
Pt100(α=0.00385) -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50, Cu100 (α=0.00428) -50 ℃ ~ +150 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
毫伏信號 -10 mV ~ 120 mV ＜10 mV，0.01 mV ≥10 mV，±0.1 %F.S.
電阻信號 0 ~ 400 Ω ＜50 Ω，0.05 Ω ≥50 Ω，±0.1 %F.S.
溫度漂移 0.01 %F.S./°C
基本參數
補償精度 1 ℃ (補償范圍：-40 ℃ ~ +85 ℃)
響應時間 約1s達到最終值的90%
EMC特性
電磁兼容 IEC 61326-1
介電強度 ≥ 1500 V AC (輸入/輸出之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出之間)
工作環境
工作溫度 -40 ℃ ~ +85 ℃
儲存溫度 -40 ℃ ~ +85 ℃
機械特性
連接方式 螺釘連接
螺絲端子力矩 0.5 Nm
規格尺寸 ? 44 × 25.5 mm
導線規格 0.2~1.5 mm2
認證信息
產品認證 CE
