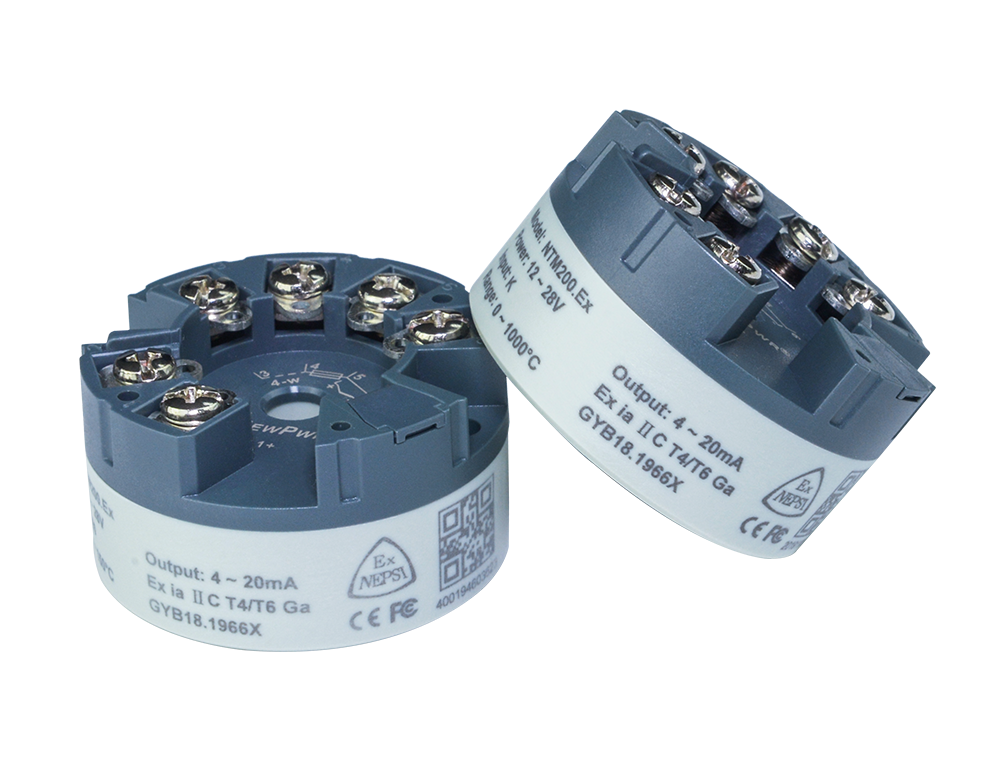

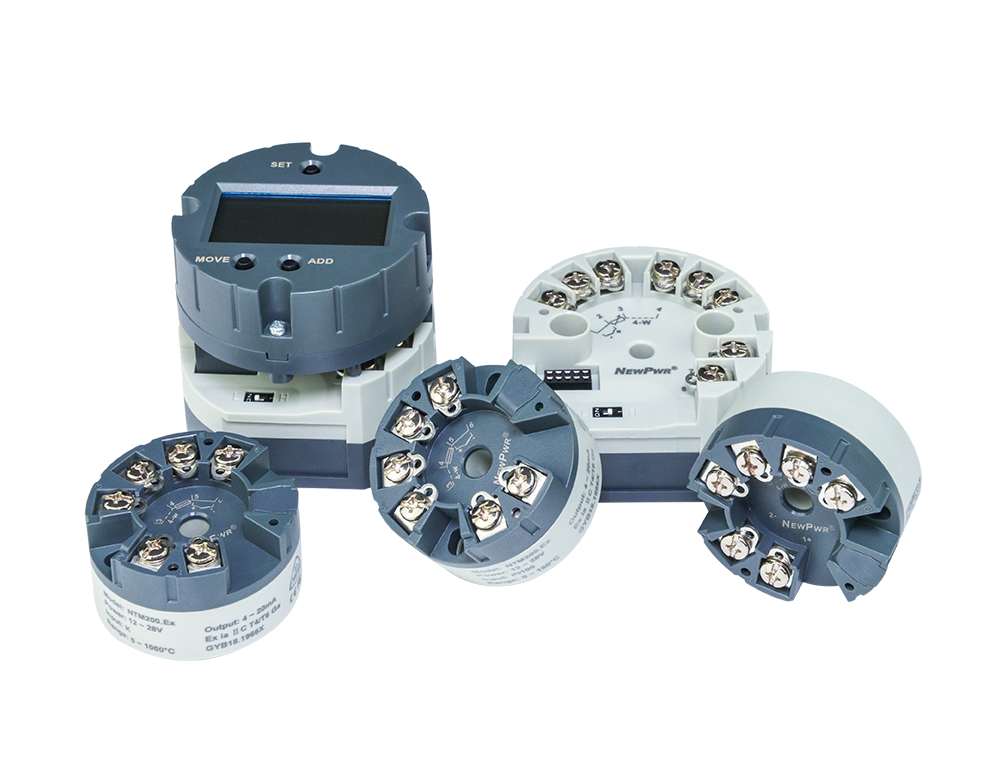

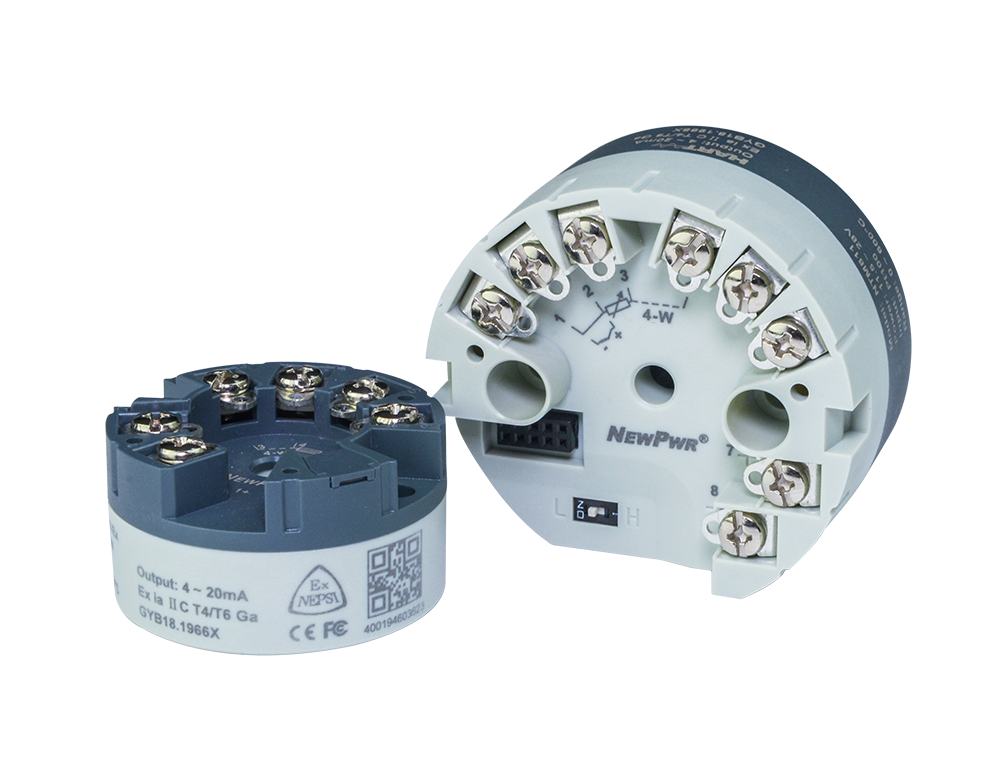

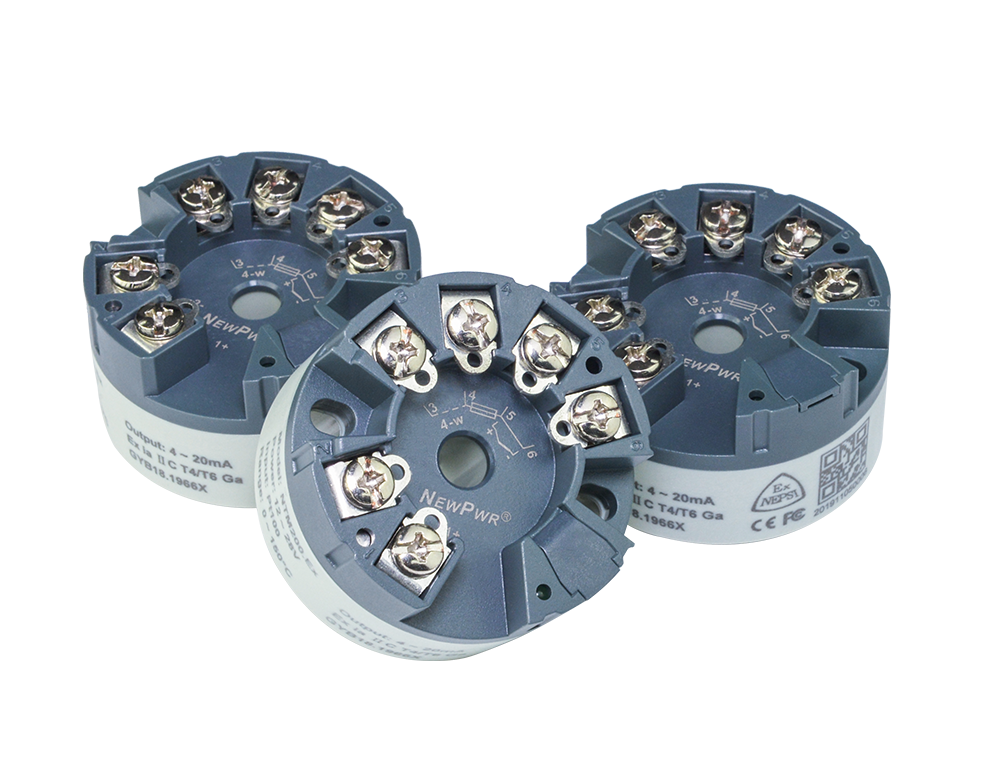

NTM100

一體化溫度變送模塊，輸入熱電偶、熱電阻信號，經數字線性化處理隔離轉換為4~20mA輸出，在輸出回路上截取能量為工作電源。

Output signal

Channels

Power Supply Mode

HART

LCD

Ex

Share
NTM100

【Core technology】



Supply
供電電源 12 ~ 28 V DC 回路供電
Input
輸入信號 K、E、S、B、J、T、R、N等熱電偶；Pt100、Cu100、Cu50、BA1、BA2等熱電阻；毫伏信號(-10 ~ 120 mV)；電阻信號(0 ~ 400 Ω)
引線電阻 ≤ 20 Ω/線 (熱電阻)
Output
輸出信號 4 ~ 20 mA
允許負載 RL ≤ [(U-12)/0.022] Ω；U為回路供電電壓
Transfer characterisics
轉換精度-K -200 ℃ ~ +1372 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
轉換精度-E -100 ℃ ~ +1000 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
轉換精度-J -100 ℃ ~ +1200 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
轉換精度-N -200 ℃ ~ +1300 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
轉換精度-S -50 ℃ ~ +1768 ℃/＜500 ℃，±0.5 ℃/≥500 ℃，±0.1 %F.S.
轉換精度-R -50 ℃ ~ +1768 ℃/＜500 ℃，±0.5 ℃/≥500 ℃，±0.1 %F.S.
轉換精度-T -20 ℃ ~ +400 ℃/＜300 ℃，±0.3 ℃/≥300 ℃，±0.1 %F.S.
轉換精度-B +400 ℃ ~ +1820 ℃/＜500 ℃，±0.5 ℃/≥500 ℃，±0.1 %F.S.
轉換精度-Pt100 -200 ℃ ~ +850 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
轉換精度-Cu50 -50 ℃ ~ +150 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
轉換精度-Cu100 -50 ℃ ~ +150 ℃/＜100 ℃，±0.1 ℃/≥100 ℃，±0.1 %F.S.
轉換精度-毫伏信號 -10 mV ~ 120 mV/＜10 mV，0.01 mV/≥10 mV，±0.1 %F.S.
轉換精度-電阻信號 0 ~ 400 Ω/＜50 Ω，0.05 Ω/≥50 Ω，±0.1 %F.S.
溫度漂移 50 ppm/℃
General parameters
補償精度 1 ℃ (補償范圍：-40 ℃ ~ +85 ℃)
響應時間 ≤ 1 s
EMC data
電磁兼容 IEC 61326-1
介電強度 ≥ 1500 V AC (輸入/輸出之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出之間)
Operating conditions
工作溫度 -40 ℃ ~ +85 ℃
儲存溫度 -40 ℃ ~ +85 ℃
Mechanical specifications
連接方式 螺釘連接
螺絲端子力矩 0.5 Nm
規格尺寸 ? 44 × 25.5 mm
導線規格 1.5 mm2
Certified data
產品認證 CE
