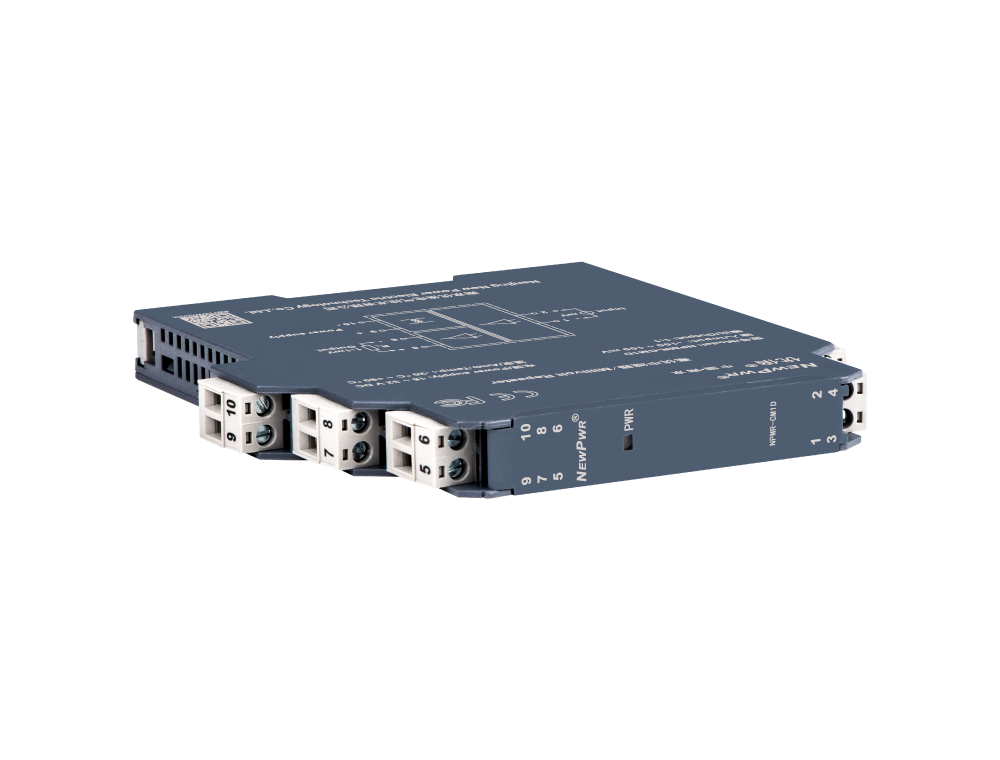

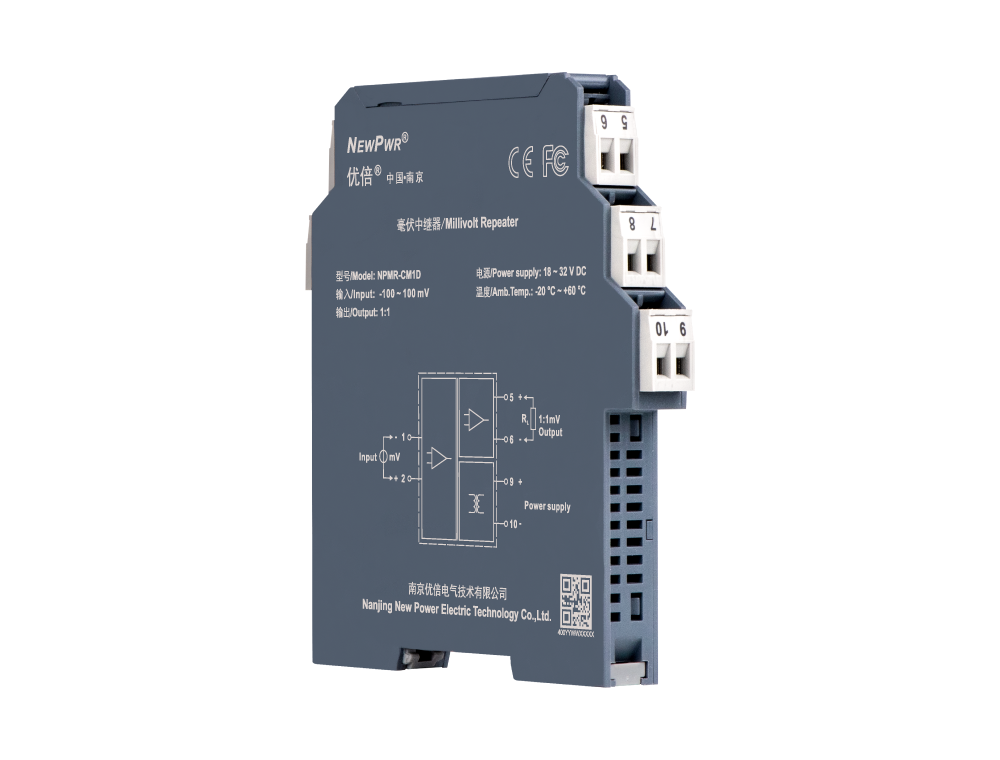

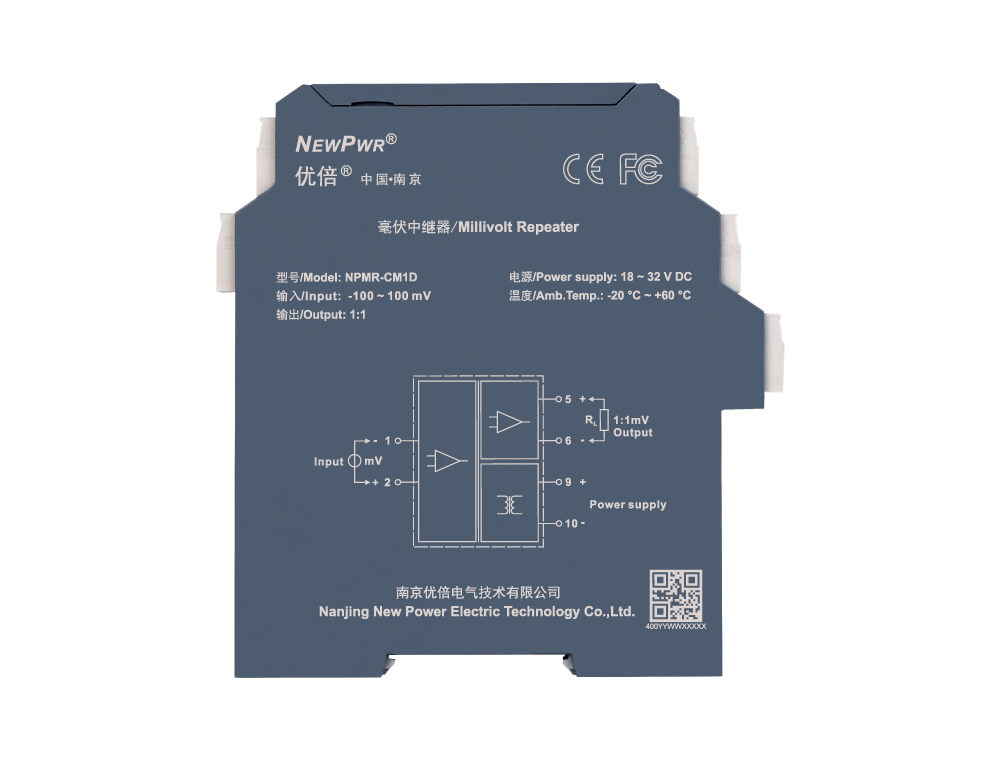

NPMR-CM1D

毫伏中繼器，將毫伏信號，經隔離輸出1：1毫伏信號。該產品需要獨立供電，輸入、輸出和電源三端隔離。

輸入

輸出（具體型號見型譜）

通道

供電

分享
NPMR-CM1D

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸





電源
供電電源 18 ~ 32 V DC
輸入
輸入信號 -100 mV ~ 100 mV
輸出
輸出信號 1 : 1 mV
允許負載 RL ≥ 20 MΩ
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
傳輸精度 0.05 %F.S.
溫度漂移 0.005 %F.S./℃
基本參數
響應時間 ≤ 2 ms
工作功耗 0.4 W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 1500 V AC (輸入/輸出/電源之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源之間)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ~ +80 ℃
機械特性
連接方式 螺釘連接
規格尺寸 寬12.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 CE, FCC
NPPB-DIN 總線供電導軌
符合EN 60715，2根導電軌道插入35mm的DIN導軌中；為所有安裝在供電導軌上的C/K系列儀表提供直流供電；標準長度0.3m，0.35m，0.4m，0.7m；減少布線和維護
NPPB-BS210 I/O端子基座
連接導軌BUS基座，外部供電通過基座的接線端子引入。如果選擇了冗余電源模塊，此端子可不用選擇。
NPPB-BSC028 防塵蓋
保護外露的總線，根據需要可以拆分組合。
NPPB-SS5 限位器
用于位置固定，標配2個一組
NPPB-TS35B 固定片
材質：金屬鐵，用于導軌承重加固，標配2片。
