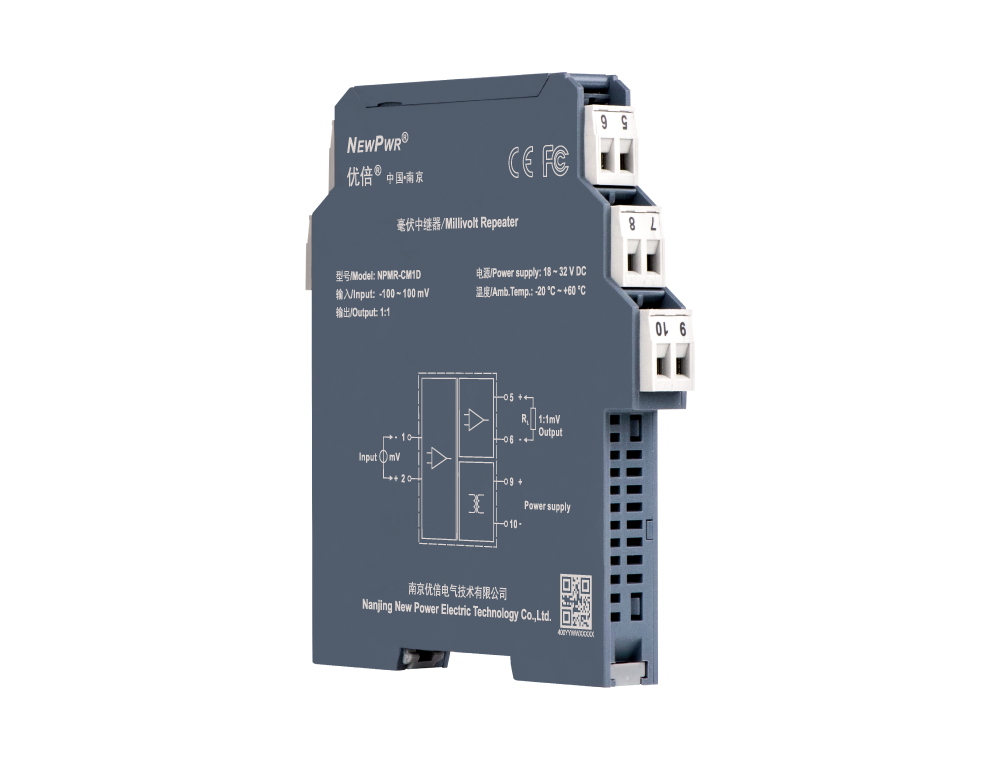

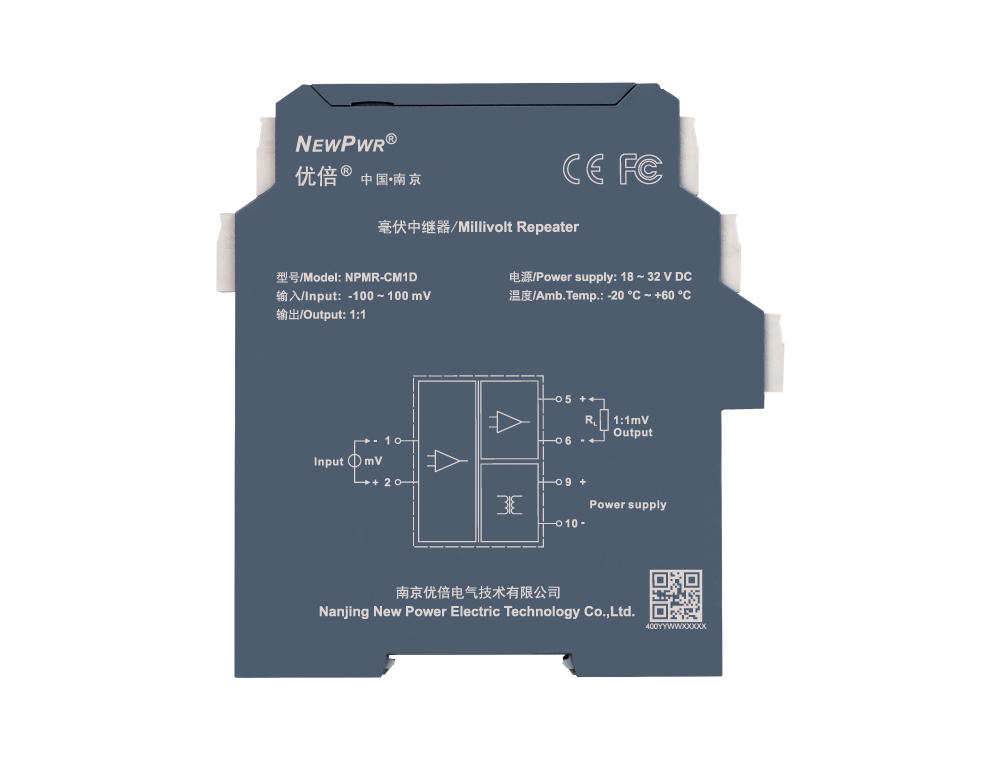

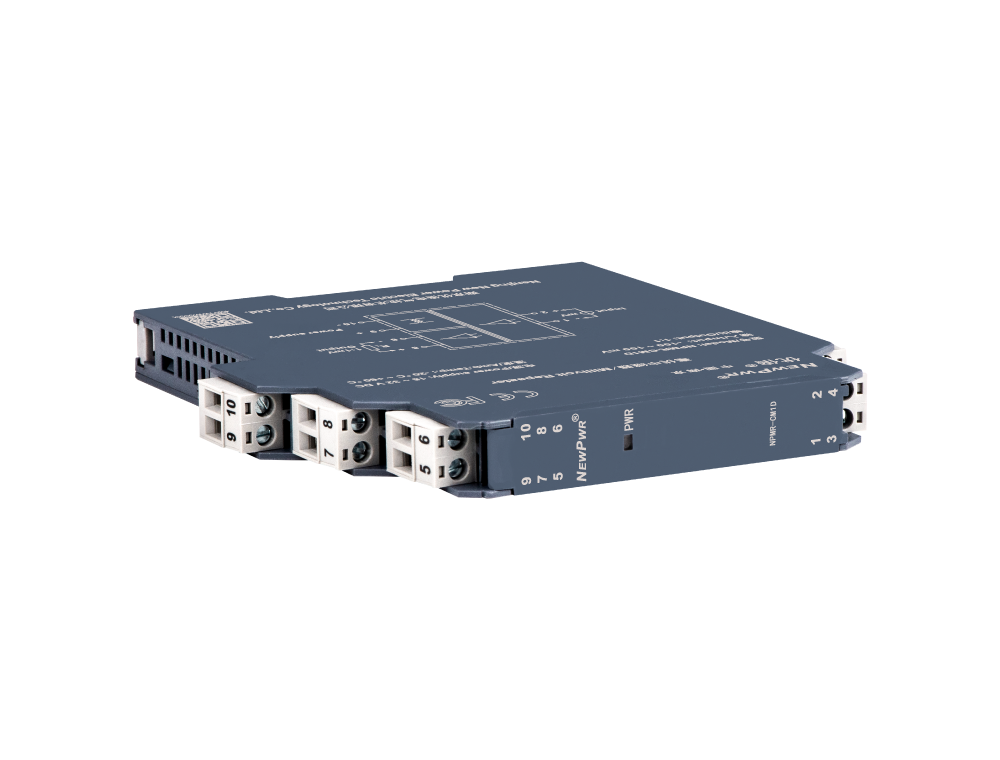

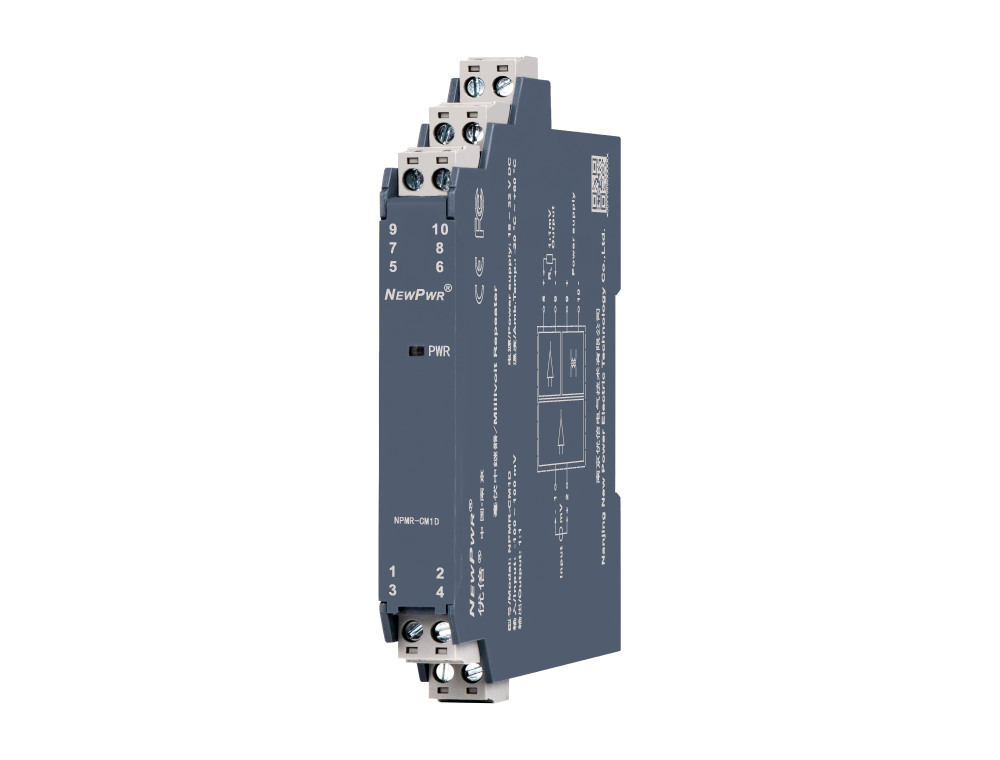

NPMR-CM1D

毫伏中繼器，將毫伏信號，經隔離輸出1：1毫伏信號。該產品需要獨立供電，輸入、輸出和電源三端隔離。

Input signal

Output signal

Channels

Power Supply Mode

Share
NPMR-CM1D

【Core technology】



【Installation and disposal】






Installation                                               Disposal




Supply
供電電源 18 ~ 32 V DC
Input
輸入信號 -100 mV ~ 100 mV
Output
輸出信號 1 : 1 mV
允許負載 RL ≥ 20 MΩ
Transfer characterisics
傳輸精度 0.05 %F.S.
溫度漂移 0.005 %F.S./℃
General parameters
響應時間 ≤ 2 ms
工作功耗 0.4 W
EMC data
電磁兼容 IEC 61326-3-1
介電強度 ≥ 1500 V AC (輸入/輸出/電源之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源之間)
Operating conditions
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ~ +80 ℃
Mechanical specifications
連接方式 螺釘連接
規格尺寸 寬12.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
Certified data
產品認證 CE, FCC
NPPB-DIN Bus rail power supply
35mm standard rail
NPPB-BS210 I/O terminal base
Connect the rail BUS base, external power is introduced through the terminal block of the base. If a redundant power module is selected, this terminal can be left unselected.
NPPB-BSC028 Dust cover
Protect the exposed bus and split the combination as needed.
NPPB-SS5 Limiter
For fixed position, standard 2 sets
NPPB-TS35B Fixed piece
Material: metal iron, used for rail load-bearing reinforcement, standard 2 pieces
