防雷明星初長成

發布時間:2017-06-16 閱讀量:4055 分享

上一期《研發者筆記》之“新一代信號電涌誕生記”一文得到很多圈內好友的點贊、神評論、神轉發!新晉網紅——全新一代S系列電涌保護器又漲粉啦!




雷電及人工產生的電磁場環境危害日趨嚴重,加之高層建筑物增加,信息設備數量日益增長,其抗雷電的能力越來越差。


近10年城市雷災中受損物體的不同分類統計來看,由雷電帶來的電力設備損壞高達25.5%,微電子設備比例高達35.6%。


一聲夏雷震天響,究竟雷電是否危及到了您,如果危及到,我們該如何防護呢?筆者向您推薦一款優倍防雷之家中高性能明星產品—電源型電涌保護器。





電源型電涌保護器防雷原理


電源型電涌保護器:用于保護單相、三相交流、光伏直流等電力系統,其內部至少包含一個非線性元件組成,瞬態電涌未來之前,此元件呈現極高的阻值(即開路狀態),對被保護電路沒有影響,而瞬態電涌到來時,此元件迅速轉變?yōu)榈偷淖柚担炊搪窢顟B(tài)),將浪涌電流泄放,將被保護設備兩端的電壓限制在較低的水平。到電涌結束之時,該非線性元件又自恢復為高阻狀態(即開路狀態)。

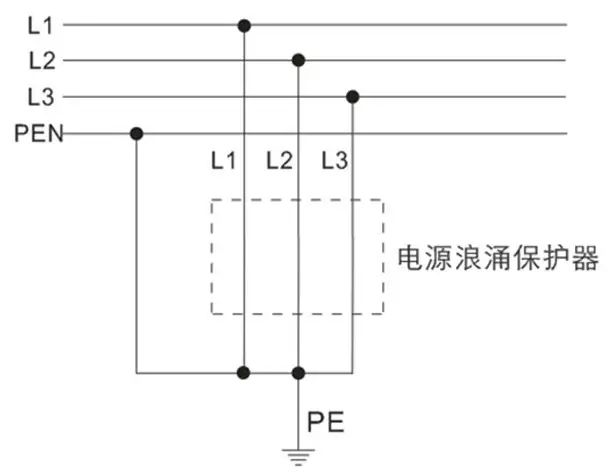

開路狀態

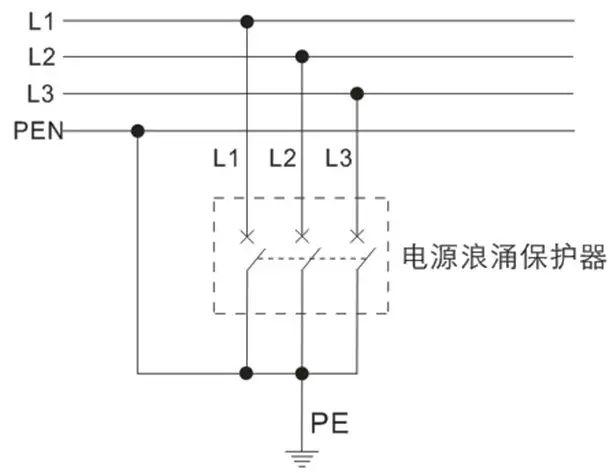

短路狀態


白話翻譯:正常狀態下電源型電涌保護器不工作,只有當外界雷電流或二次感應雷擊來臨時,電涌保護器才進行泄放電流工作,完成之后繼續回到不工作狀態。

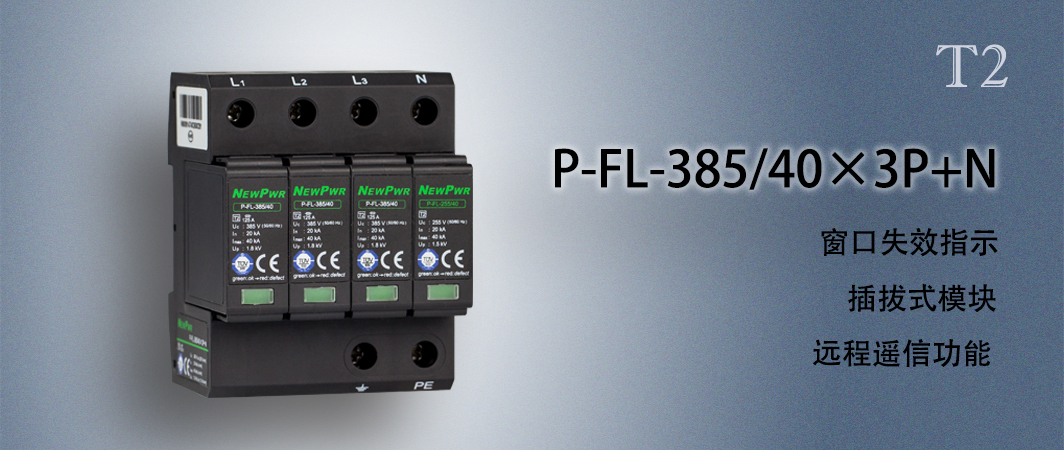

優倍電源型電涌保護器產品分布


T1

在1.2/50μs的沖擊電壓和10/350μs的沖擊電流Iimp進行試驗(I類試驗)




T2

在1.2/50μs的沖擊電壓和8/20μs的沖擊電流Imax進行試驗(II類試驗)





T3

在復合波下進行試驗,試驗開路時輸出1.2/50μs的沖擊電壓,短路時輸出8/20μs的沖擊電流。(III類試驗)

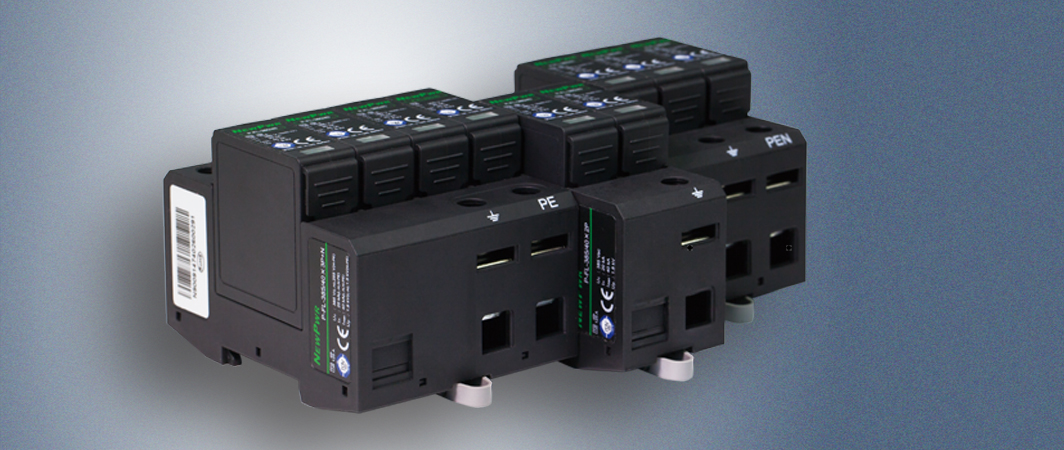

電源型電涌保護器產品特點




電源型電涌保護器重要選型參數




? 最大持續工作電壓Un:可連續施加在電涌保護器上的最大交流電壓有效值或直流電壓。


? 標稱放電電流In:給保護器施加標準雷電波沖擊10次時,保護器所耐受的最大沖擊電流峰值。


? 最大放電電流Imax:給保護器施加標準雷電波沖擊1次時,保護器所耐受的最大沖擊電流峰值。


? 電壓保護水平Up:電涌防護器在通過標準實驗波形下,泄放電涌電流時,在電涌防護器后端所呈現的最大電壓峰值,即殘余的電壓,也稱為限制電壓。

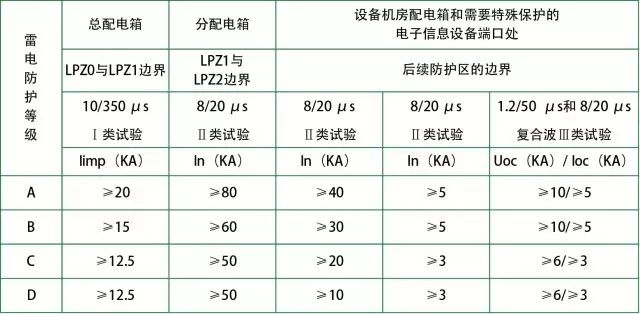

GB 50343-2012指出電源線路電涌保護器沖擊電流和標稱放電電流參數推薦值如下:
