為防雷而生

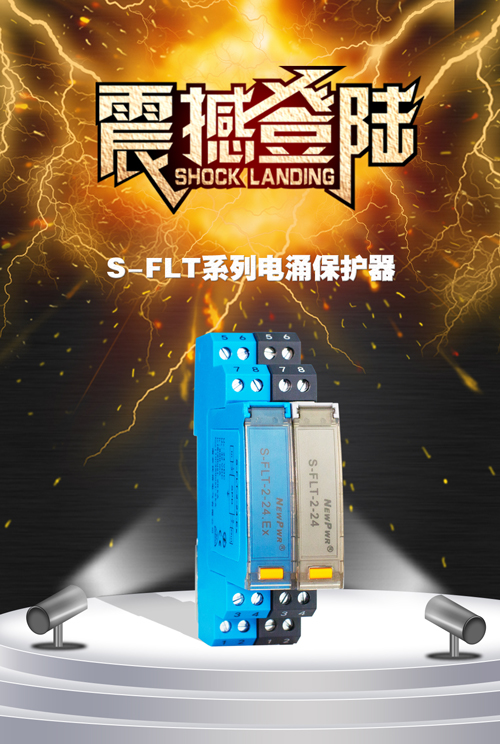

全新一代S系列電涌保護器
優倍電氣,是集防雷、防爆等多功能為一體的產品和解決方案的專業供應商。
筆者深知在現代測量與控制工業中,由于全球氣候變暖,強雷雨天氣增多,一旦系統中的過程成套儀表遭受感應雷擊而發生設備損壞,就有可能造成控制系統故障、設備停車或發生火災等。
如何減少通訊端口、設備AI、AO、DI、 DO卡件等設備損壞,筆者向您推薦全新一代S 系列信號電涌保護器。
什么是電涌保護器?
電涌保護器坊間又稱:浪涌保護器、防雷柵、SPD等。其主要作用在于:用于保護信號類檢測和控制設備,防止由雷擊或高壓開關引起的瞬態浪涌、瞬態電壓的外部干擾。在一個相對短暫的浪涌沖擊中,通過將暫態電流泄放到地,將信號線之間的電壓鉗位在一個安全水平,并確保信號線上的信號正常傳輸。
防雷的工作原理是什么?
防雷電路采用兩級防護設計,第一級氣體放電管GDT,對暫態過電壓大部分能量進行泄流,第二級為瞬態抑制二極管TVS,將過電壓箝位在一個較低的水平,保證其輸出端口殘壓不超過所保護設備的耐受電壓。
由于GDT與TVS的性能差異很大,擊穿電壓、響應時間等參數值不同,GDT一般放電響應時間為微秒級,而TVS的響應時間為納秒級,所以在兩級過壓保護器件之間加退耦元件,保證兩級過壓保護器件協同工作,使GDT在暫態過電壓波到達TVS之前提前導通泄流,實現兩級間的能量配合,以防止因TVS管的通流量小,無法完成泄放而被擊穿,最終導致攔截雷電失效。退耦元件可延遲雷電流到達第二級的時間,同時也可加快氣體放電管導通。

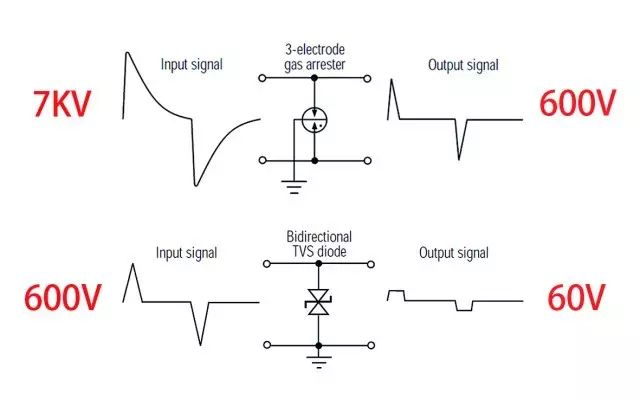

圖所示:當7kv二次感應雷擊傳輸?shù)诫娪勘Wo器輸入端時,通過GDT、R、TVS等協同工作,將大電流泄放到地,輸出端口電壓鉗位在60V安全水平。(這一參數符合《SH/T 3164 石油化工儀表系統防雷設計規范》)

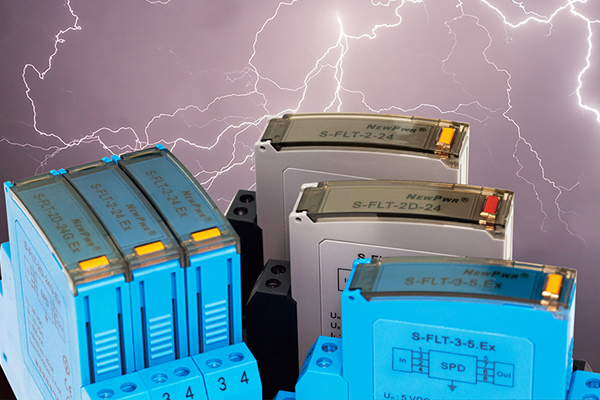

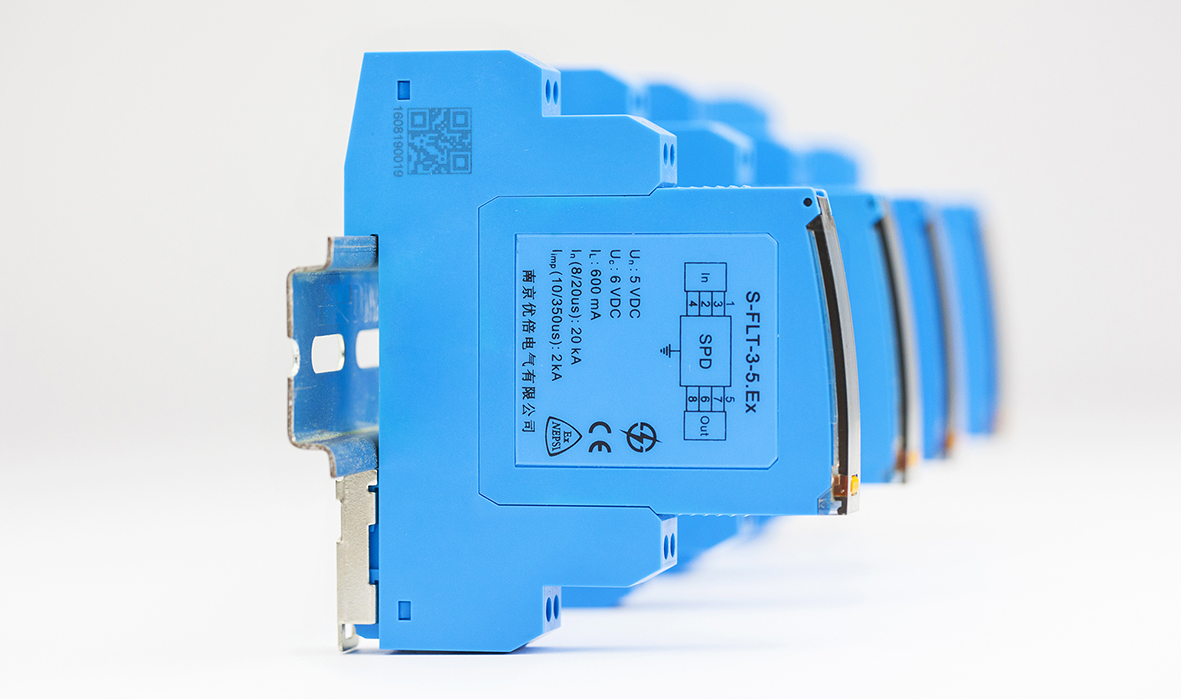

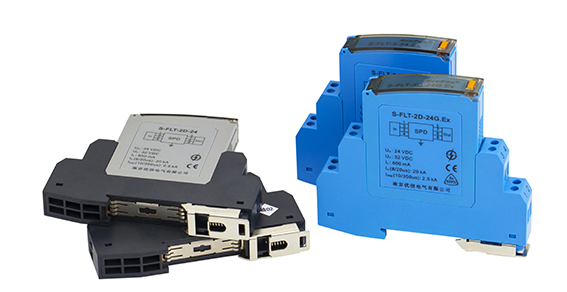

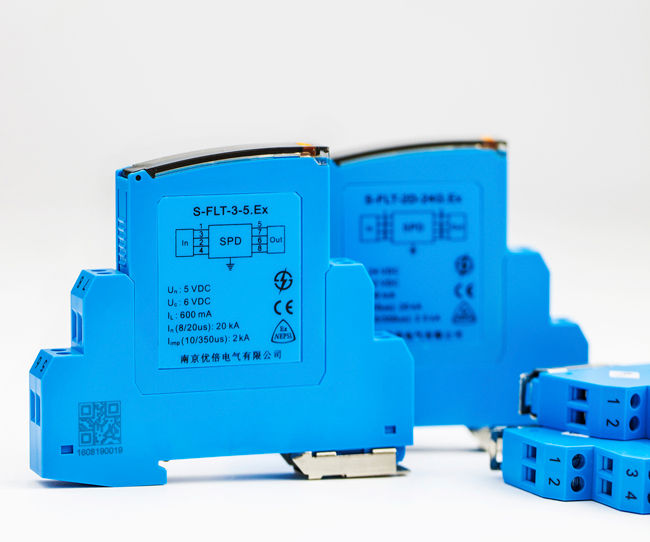

S-FLT系列產品的特點
優倍家的產品享有五年質保,我們擁有全系列、不同防雷區域的防雷產品,包含:電源、信號、網絡通訊等等,專注于保護工業接口安全。
電涌保護器工業系統設置原則如下
1、安全儀表系統的現場儀表端
2、變送器現場端
3、電氣轉換器、電氣閥門定位器、電磁閥等現場電信號執行器類儀表端
4、熱電阻現場端
5、電子開關現場端
當信號電纜在地面以上敷設的水平直線距離大于100m或垂直距離大于10m時,以上現場儀表和控制室端均應設置電涌保護器
