雷電侵入的耦合方式有哪些？

發布時間：2021-04-25 閱讀量：7147 分享

在雷擊發生時，雷電通過架空線路、電纜線路或金屬管道等線路侵入，從而危及人身安全或損壞設備，雷電侵入的耦合方式有以下幾種：

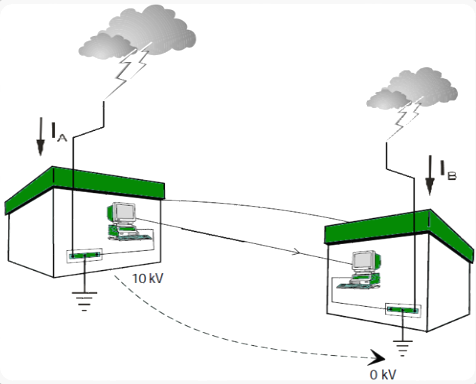

1、電阻性耦合(地反擊)：遭受雷擊時，引下線或金屬設備內部流過大電流，當大電流流入接地裝置時，會引起地電位相對于遠端浮動幾萬伏。

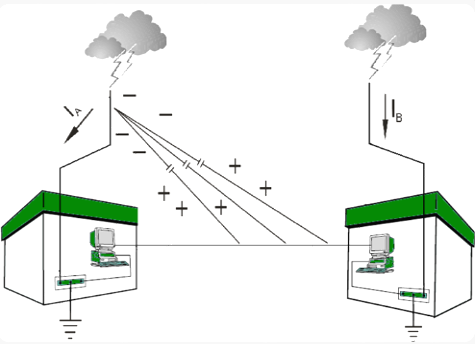

2、電容性耦合(靜電感應)：在積雨云下的金屬導體表面由于靜電感應的作用，會感應出與雷云下端異號的電荷。雷擊發生時中和部分，但金屬導線上仍有感應電荷，形成局部感應高壓，其值可達幾萬伏。

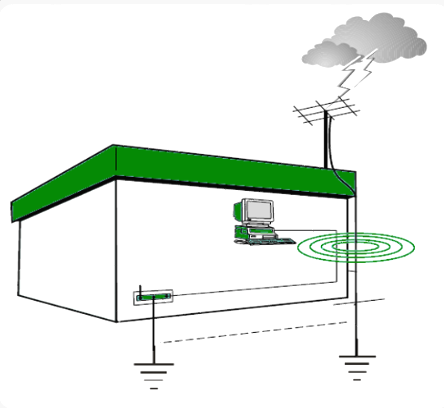

3、電感性耦合(電磁感應)：雷云放電時，空間存在強大的電磁場，處在該電磁場作用下的金屬線纜因切割磁力線會感應出數以千伏的電涌電壓。


因此，必須要在各防雷分區的邊界設置符合防雷等級的電涌保護器，將侵入的雷電浪涌泄放，保護后端的用電設備。
