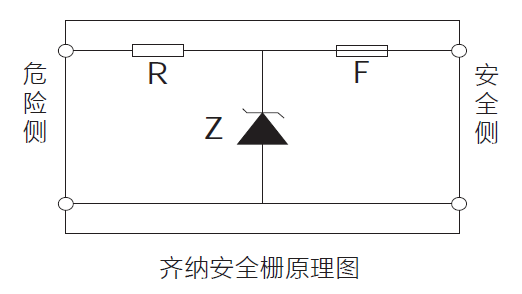

齊納式安全柵是并聯齊納二極管，通過限壓、串聯電阻和快速熔斷器限流的方式限制回路電能量、實現本質安全防爆功能，它不具備電氣隔離功能。

電路中采用快速熔斷器、限流電阻、穩壓二極管以對輸入的電能量進行限制，從而保證輸出到危險區的能量不會過大。

齊納式安全柵體積小、重量輕、精度高、通用性強，而且它的原理簡單，電路實現容易，價格低廉。但由于其自身原理的缺陷使其應用中的可靠性受到很大影響，并限制了其應用范圍，其原因如下：

1、  安裝位置必須有非常可靠的接地系統，并且該齊納式安全柵的接地電阻必須小于1Ω，否則便失去防爆安全保護性能，顯然這樣的要求十分苛刻并在實際工程應用中難以保證。

2、  要求來自危險區的現場儀表必須是隔離型，否則通過齊納式安全柵的接地端子與大地相接后信號無法正確傳送，并且由于信號接地，直接降低了信號的抗干擾能力，影響系統穩定性。

3、  齊納式安全柵對電源影響較大，同時也易因電源的波動而造成齊納式安全柵的損壞。

4、  由于齊納式安全柵的電路原理需要吸收輸入回路的能量，所以易造成輸出不穩定。

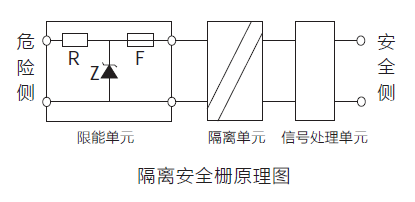

隔離式安全柵是由限能單元、隔離單元與信號處理單元三部分組成，具有限制能量、抗干擾、電氣隔離、信號傳輸和轉換等功能。

其采用了輸入、輸出及電源三方之間相互電氣隔離的電路結構，同時符合本安型限制能量的要求。與齊納式安全柵相比，雖然價格略高，但具有以下優點：

1、  由于采用了三端隔離方式，因此無需系統接地線路。

2、  對危險區的儀表要求大幅度降低，現場無需采用隔離式的儀表。

3、  由于信號線路無需共地，令檢測和控制回路信號的穩定性和抗干擾能力大大增強，從而提高了整個系統的可靠性。

4、  隔離式安全柵具備更強的信號處理能力，能夠接收熱電偶、熱電阻、頻率等多種類型的信號，將其隔離轉換為多種信號類型輸出，如：4mA~20mA、1V~5V等。

5、  隔離式安全柵可輸出兩路相互隔離的信號，以提供給使用同一信號源的兩臺設備使用，并保證兩設備信號不相互干擾，同時提高所連接設備之間的電氣安全絕緣性能。

因此，對比齊納式安全柵和隔離式安全柵的特點和性能后可以看出，隔離式安全柵有著突出的優點和更為廣泛的用途。雖然其價格略高于齊納式安全柵，但從設計、施工安裝、調試及維護成本來考慮，其綜合成本可能反而低于齊納式安全柵。在要求較高的工程現場幾乎無一例外地采用了隔離式安全柵作為主要本安防爆儀表。
