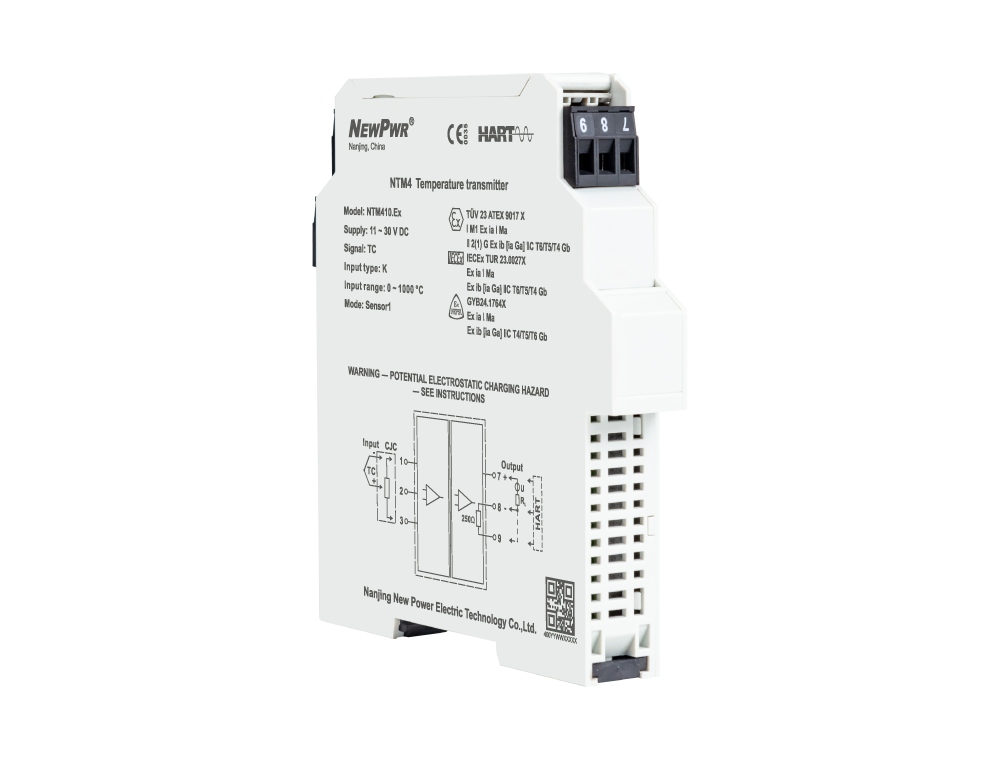

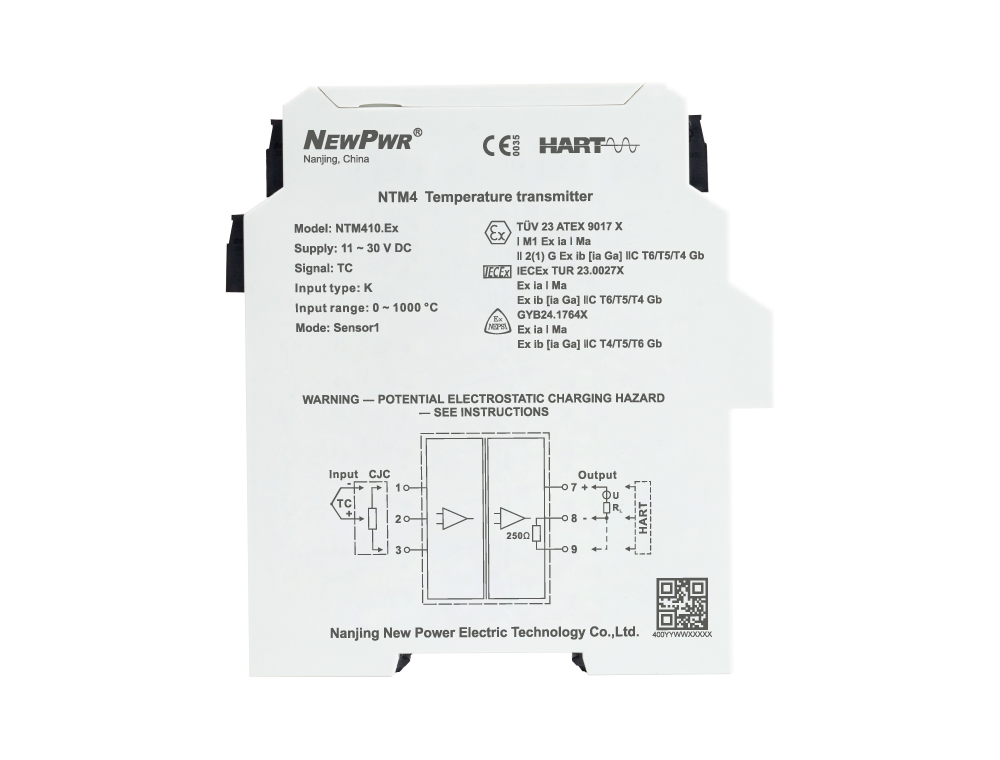

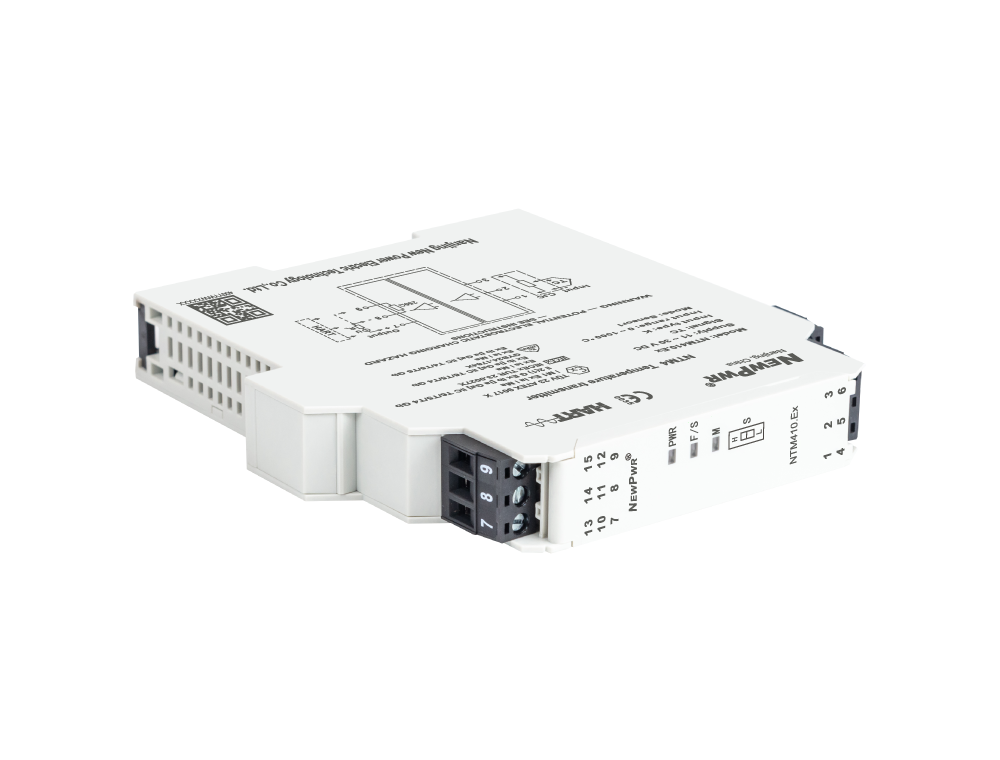

NTM410.Ex

溫度變送模塊，輸入熱電偶、毫伏信號，經數字線性化處理隔離轉換為4~20mA輸出，在輸出回路上截取能量為工作電源。支持HART數字通信。

輸出（具體型號見型譜）

通道

供電

HART

SIL

液晶顯示

防爆

分享
NTM410.Ex

【核心技術】



電源
供電電源 12 ~ 30 V DC 回路供電
輸入
輸入信號 熱電偶、毫伏
引線電阻 < 1kΩ
輸出
輸出信號 4 ~ 20 mA
允許負載 RL ≤ [(U-11)/0.023] Ω；U為回路供電電壓
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
K -270 ℃ ~ +1372 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
E -270 ℃ ~ +1000 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
J -210 ℃ ~ +1200 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
T -270 ℃ ~ +400 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
N -270 ℃ ~ +1300 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
S -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
R -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
B +400 ℃ ~ +1820 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
W5Re_W26Re 0 ℃ ~ +2315 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
W3Re_W25Re 0 ℃ ~ +2315 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
L -200 ℃ ~ +800 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
毫伏信號 -120 mV ~ 120 mV ＜10 mV，0.01 mV ≥10 mV，±0.1 %F.S.
溫度漂移 0.005 %F.S./°C
基本參數
補償精度 0.5 ℃ (補償范圍：-40 ℃ ~ +85 ℃)
響應時間 約1s
EMC特性
電磁兼容 IEC 61326-3-1, NAMUR NE21
介電強度 ≥ 1500 V AC (輸入/輸出之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出之間)
工作環境
工作溫度 -40 ℃ ~ +85 ℃
儲存溫度 -55 ℃ ~ +100 ℃
應用場所 可安裝在1區、2區；Ⅰ、ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備
機械特性
連接方式 螺釘連接
螺絲端子力矩 0.5 Nm
規格尺寸 寬17.8 mm×高110 mm×深117 mm
導線規格 0.2~1.5 mm2
認證信息
產品認證 IECEx, ATEX, NEPSI, CE, HART
防爆等級 Ex ia Ⅰ Ma, Ex ib [ia Ga]ⅡC T4/T5/T6 Gb
T4 (Pi=670mW) -40 ℃ ~ +85 ℃
T5 (Pi=670mW) -40 ℃ ~ +70 ℃
T6 (Pi=670mW) -40 ℃ ~ +55℃
Uo 5.4 V (1、2、3、4、5、6端子間)
Io 19.5 mA (1、2、3、4、5、6端子間)
Po 26.4 mW(1、2、3、4、5、6端子間)
Co (∥C) 65 μF (1、2、3、4、5、6端子間)
Lo (∥C) 92.6 mH (1、2、3、4、5、6端子間)
Ui 30 V (7、8端子間)
Ii 120 mA (7、8端子間)
Pi 670 mW, 800 mW, 900 mW (7、8端子間)
Ci 近似為0 (7、8端子間)
Li 近似為0 (7、8端子間)
