智能手操器

智能手操器具有多種類型輸入可編程功能，可以配接調節器、PLC或DCS的輸入信號，驅動控制閥門動作，也可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示、調節、報警控制和數據采集，其適用范圍非常廣泛。

輸出

供電

分享
智能手操器
電源
供電電源 24 V ± 20% DC; 220 V ± 20% AC (頻率50 Hz/60 Hz)
輸入
輸入信號 控制輸入：4 ~ 20 mA 、1 ~ 5 V（需定制）；閥位反饋輸入：4 ~ 20 mA
輸入阻抗 電流：≤ 100 Ω；電壓：≥ 500 kΩ
遠程控制 遠程手/自動切換并報警輸出，遠程故障報警，對應面板LED指示
測量精度 0.2 %F.S.
輸出
輸出信號 控制輸出：4 ~ 20 mA 、1 ~ 5 V（需定制）；閥位反饋?zhàn)兯洼敵觯? ~ 20 mA；開關量輸出（可控硅）
允許負載 4 ~ 20 mA：RL ≤ 500 Ω； 開關量輸出：30 A/250 V AC，交流過零觸發
觸點容量 3 A/275 V AC 或 3 A/30 V DC
報警方式 2路上下限報警控制，對應面板LED指示
顯示
顯示方式 雙排四位LED顯示給定值（SV）和反饋值（FB），雙排光柱模擬顯示給定值和反饋值百分比
顯示范圍 0.0 ~ 9999，當測量值小于1000時，顯示1位小數點，否則不顯示小數位
基本參數
工作功耗 ＜ 5 W
EMC特性
電磁兼容 IEC 61326-1
介電強度 ≥ 1000 V AC (輸入/輸出/電源之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源之間)
工作環境
工作溫度 -10 ℃ ~ +60 ℃
儲存溫度 -30 ℃ ~ +70 ℃
機械特性

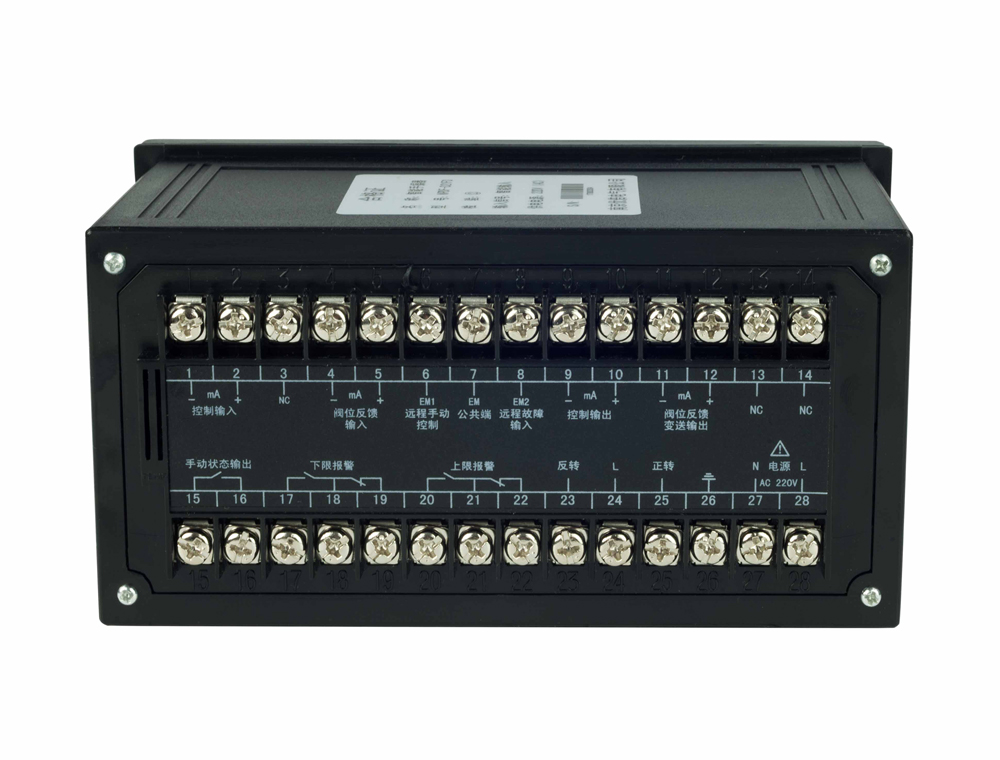

連接方式 螺釘連接
規格尺寸 寬160 mm×高80 mm×深94 mm； 寬80 mm×高160 mm×深94 mm； 寬96 mm×高96 mm×深130 mm； 寬96 mm×高48 mm×深110 mm； 寬48 mm×高96 mm×深110 mm； 寬72 mm×高72 mm×深102 mm
