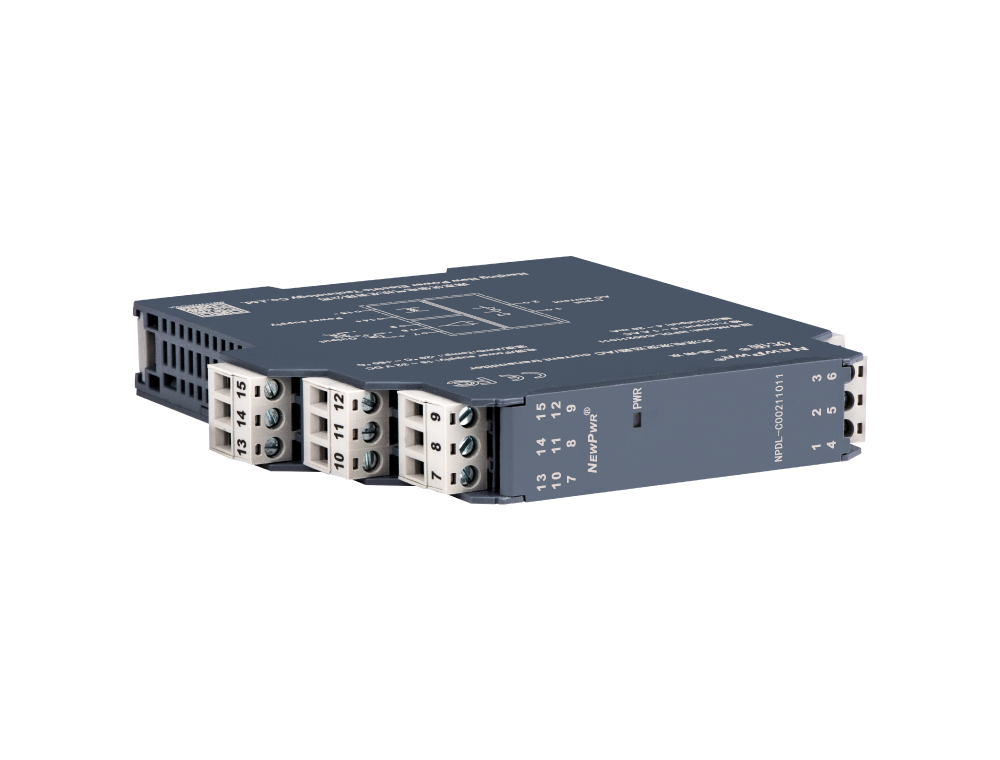

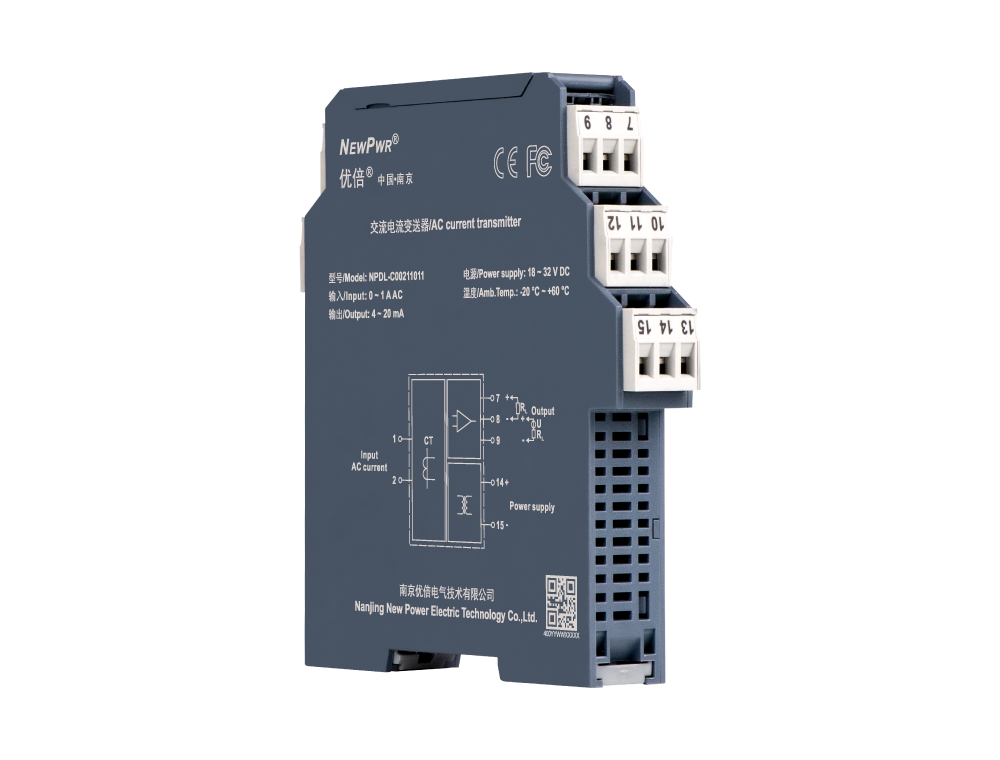

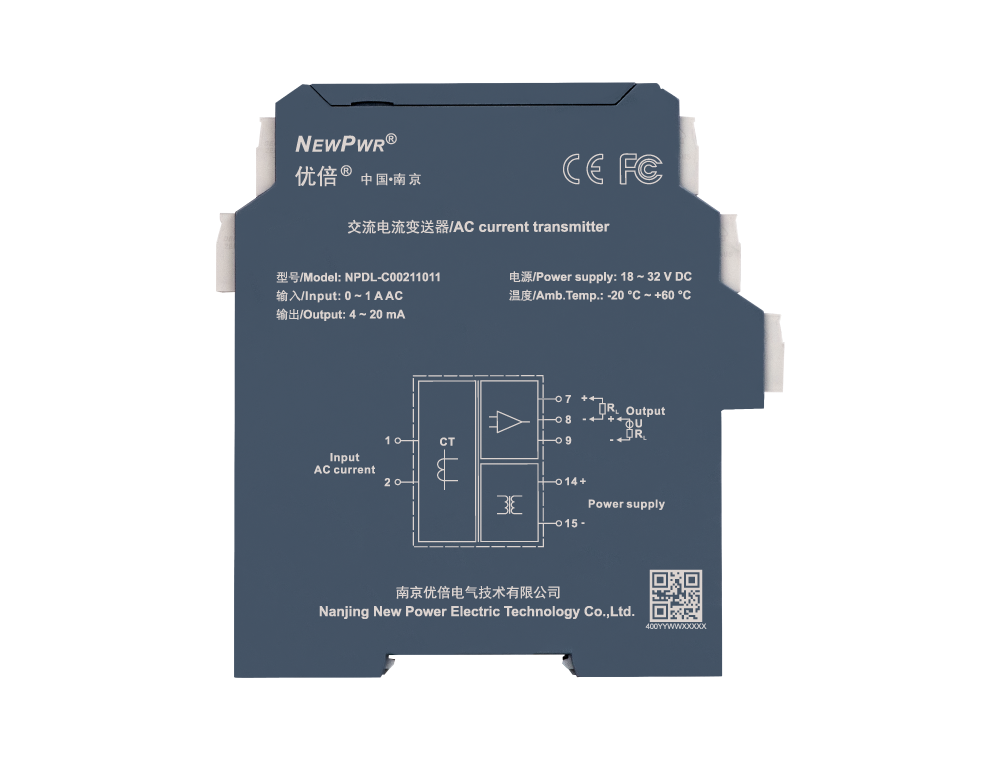

NPDL-C00211011

交流電流變送器，輸入交流電流信號，經隔離轉換為4~20mA電流信號輸出(其他輸出信號類型產品，具體型號見型譜)。該產品需要獨立供電，輸入、輸出和電源三端隔離。

變送信號類型

輸入

輸出（具體型號見型譜）

供電

分享
NPDL-C00211011
電源
供電電源 18 ~ 32 V DC
輸入
輸入信號 0 ~ 1 A AC
頻率響應 40 Hz ~ 400 Hz
過載能力 2倍標稱輸入值
輸出
輸出信號 4 ~ 20 mA
允許負載 RL ≤ 550 Ω
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
轉換精度 0.2 %F.S.（0 ~ 120%）
溫度漂移 50 ppm/℃
基本參數
響應時間 ＜ 330 ms
工作功耗 ＜ 1W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 1500 V AC (輸入/輸出/電源之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源之間)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
機械特性
連接方式 螺釘連接
規格尺寸 寬17.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 CE, FCC
