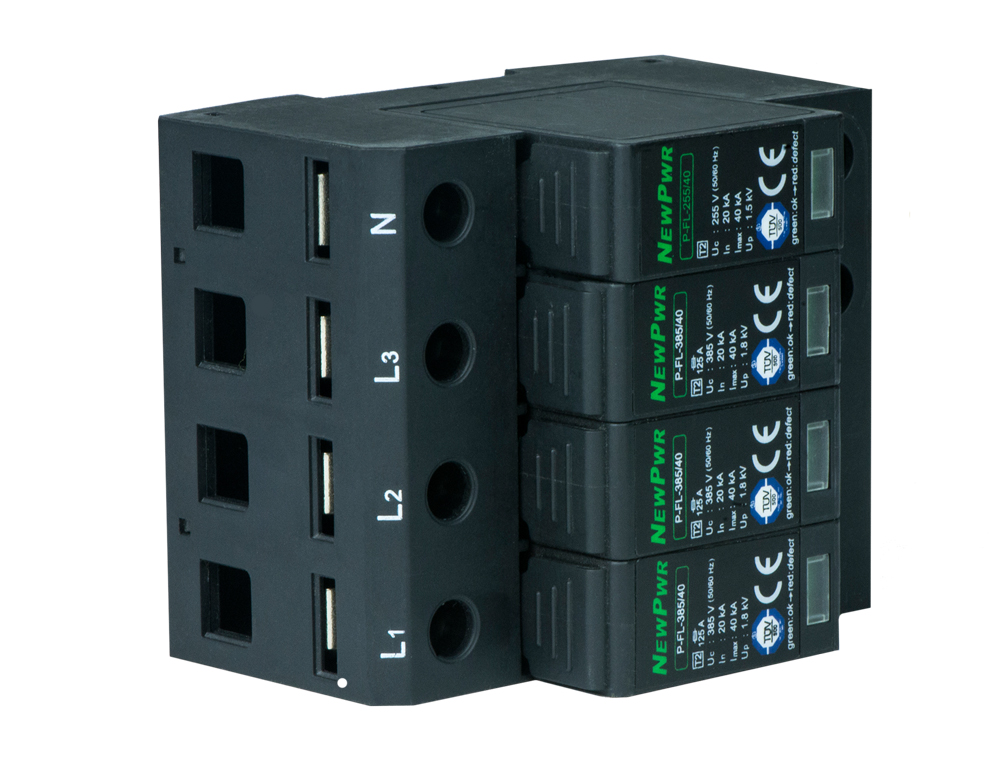

P-FL-385/40×3P+N

依據IEC和GB標準設計，能在最短的時間內，將被保護線路接入等電位系統中，將浪涌限制在一定的電壓保護水平，并迅速對大地釋放因雷擊引起的高壓脈沖能量，降低各接線間的電位差，起到保護后端用戶配電設備的作用。 用于LPZ0B區~LPZ1區及后續分區。

類型

電壓

防雷等級

最大放電電流

保護系統類型

分享
P-FL-385/40×3P+N

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸


基本參數
標稱電壓Un 230/400 Vac
最大持續工作電壓Uc 385 Vac(L-N), 255 Vac(N-PE)
響應時間Ta ≤ 25 ns
雷電參數
標稱放電電流In(8/20 μs) 20 kA
最大放電電流Imax(8/20 μs) 40 kA
保護電壓Up 1.8 kV(L-N), 1.5 kV(N-PE)
5kA下保護電壓Up 1.3 kV
最大的后備熔絲 ≤ 125 A gL/gG 或SCB(P-SC-385/40×3P)
工作環境
工作溫度范圍 -40 ℃ ~ +80 ℃
外殼材料
外殼材料 熱塑料性材料
阻燃等級(UL94) V0
防護等級 IP20
故障輸出
遙信觸點類型 默認無，遙信產品型號：P-FL-385/40×3P+NR
遙信觸點能力 125 VAC/1 A, 125 VDC/0.2 A
工作狀態/故障指示 綠/紅
機械特性
外形尺寸 90 mm × 72 mm × 66 mm
最小安裝導線截面積 1.5 mm2單股線/軟線
最大安裝導線截面積 25 mm2單股線/軟線
安裝方式 DIN35 mm導軌安裝
認證信息
測試標準 IEC 61643-11/ EN 61643-11
產品認證 TUV, UL, CE, FCC
