P-FL-1200/40.PV

在光伏系統設備中，由于受到雷電沖擊和上游電源系統的開關操作而引起感性或容性的耦合電壓，由此而產生的電涌可能會損壞光伏模塊和逆變器等裝置，這將給光伏系統的運轉造成嚴重后果。 因此做好光伏系統的防浪涌設計，安裝相應的直流電源電涌保護器，必不可缺。

類型

電壓

防雷等級

最大放電電流

保護系統類型

分享

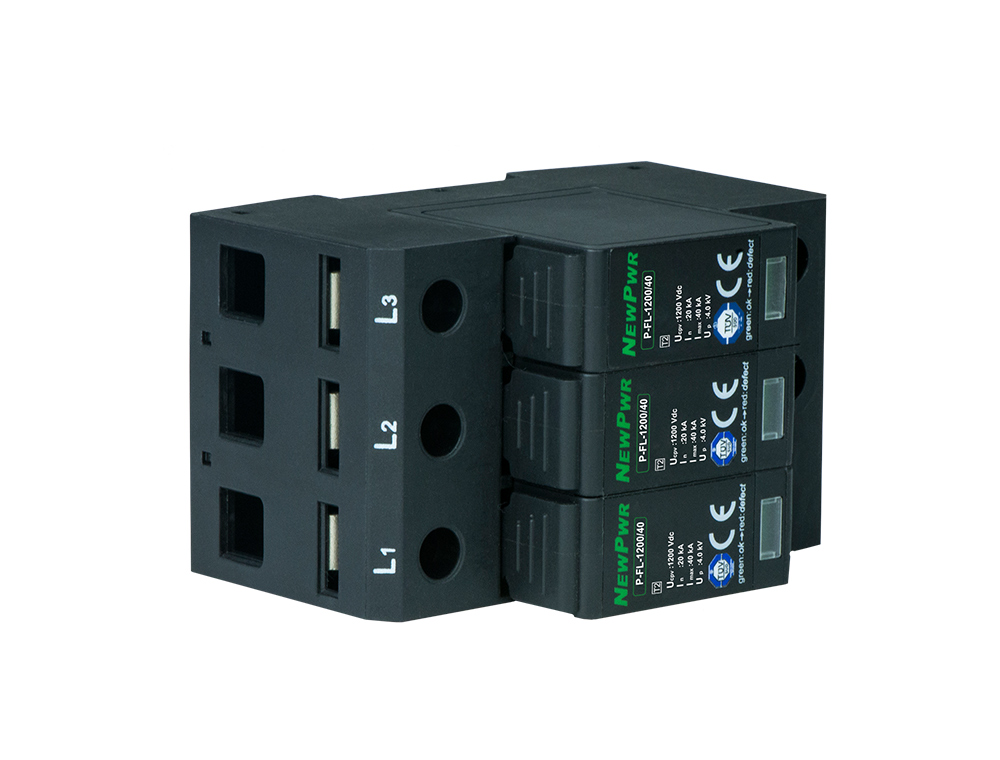

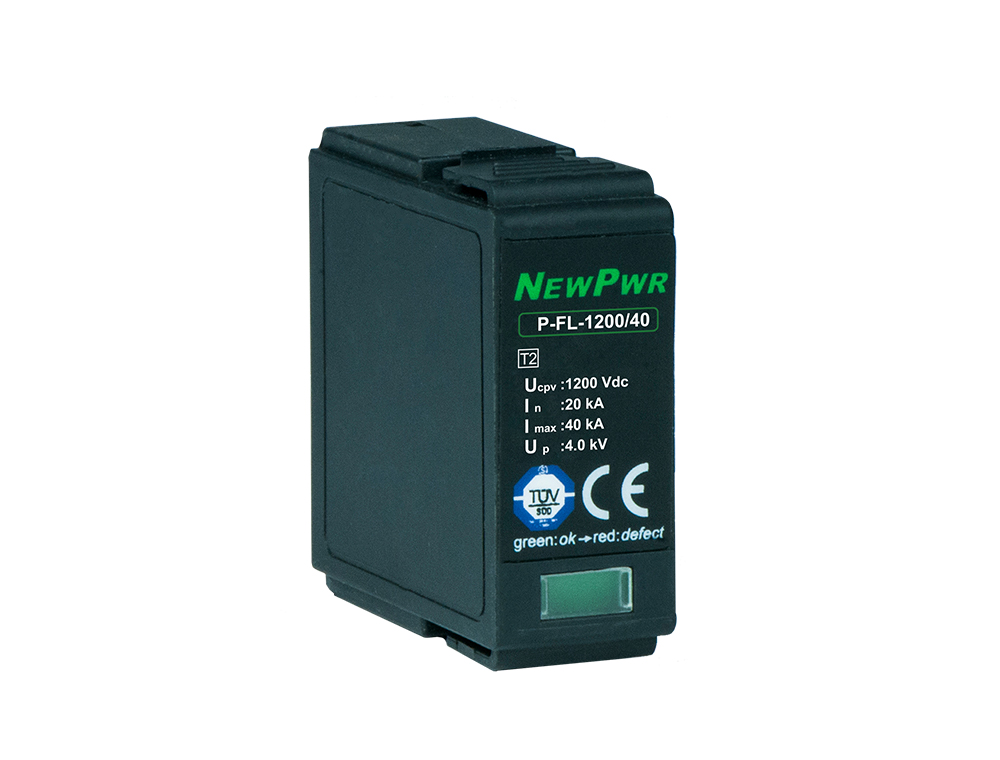

P-FL-1200/40.PV

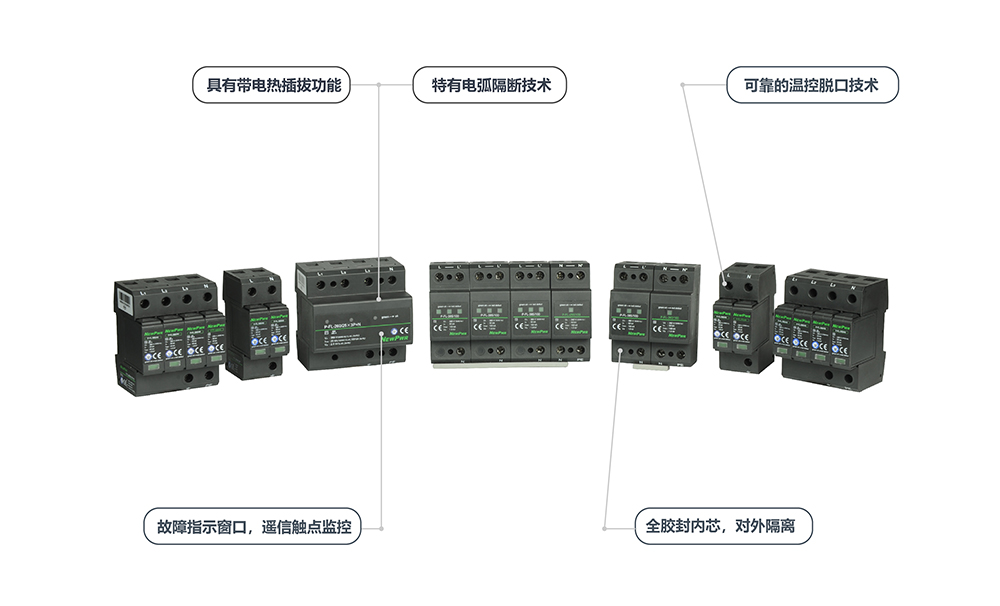

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸



基本參數
最大光伏電壓Ucpv 1200 Vdc
響應時間Ta ≤ 25 ns
雷電參數
標稱放電電流In(8/20 μs) 20 kA
最大放電電流Imax(8/20 μs) 40 kA
保護電壓Up 4.0 kV
5kA下保護電壓Up 3.0 kV
最大的后備熔絲 不需要
工作環境
工作溫度范圍 -40 ℃ ~ +80 ℃
外殼材料
外殼材料 熱塑料性材料
阻燃等級(UL94) V0
防護等級 IP20
故障輸出
遙信觸點類型 默認無，遙信產品型號：P-FL-1200/40.PVR
搖信觸點能力 125 VAC/1 A, 125 VDC/0.2 A
工作狀態/故障指示 綠/紅
機械特性
外形尺寸 90 mm × 54 mm × 66 mm
最小安裝導線截面積 1.5 mm2單股線/軟線
最大安裝導線截面積 25 mm2單股線/軟線
安裝方式 DIN35 mm導軌安裝
認證信息
測試標準 EN 50539-11
產品認證 TUV, UL, CE, FCC
