NTM320

溫度變送模塊，輸入熱電阻、電阻信號，經數字線性化處理隔離轉換為4~20mA輸出，在輸出回路上截取能量為工作電源。支持HART數字通信。

輸出（具體型號見型譜）

通道

供電

HART

SIL

液晶顯示

防爆

分享
NTM320

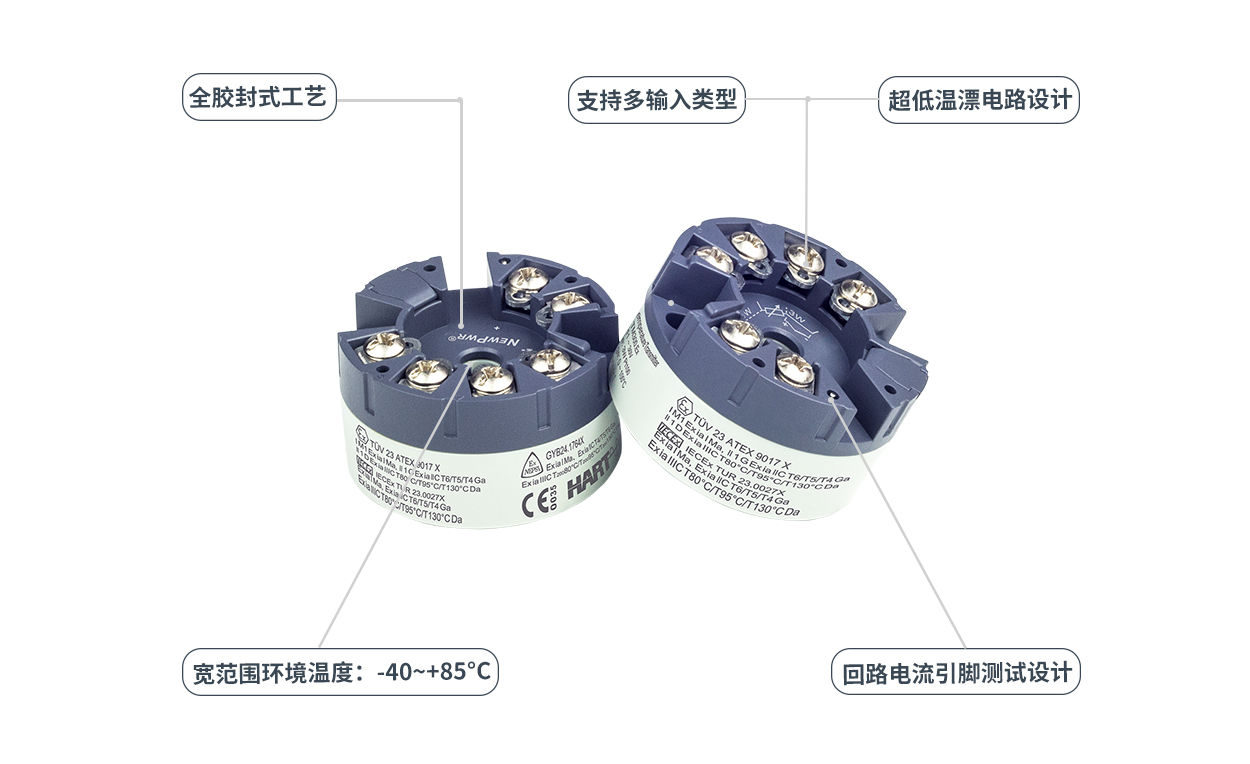

【核心技術】




技術參數
Io 19.5 mA (3、4、5、6端子間)
電源
供電電源 12 ~ 30 V DC 回路供電
輸入
輸入信號 熱電阻、電阻
引線電阻 < 50Ω/線
輸出
輸出信號 4 ~ 20 mA
允許負載 RL ≤ [(U-11)/0.023] Ω；U為回路供電電壓
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
Pt100, Pt200, Pt500, Pt1000(α=0.00385) -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Pt100(α=0.00391) -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Polynomial -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50, Cu100 (α=0.00428) -180 ℃ ~ +200 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50, Cu100 (α=0.00426) -50 ℃ ~ +200 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
電阻信號 10 ~ 400 Ω ＜50 Ω，0.05 Ω ≥50 Ω，±0.1 %F.S.
電阻信號 10 ~ 4000 Ω ＜500 Ω，0.5 Ω ≥500 Ω，±0.1 %F.S
溫度漂移 0.005 %F.S./°C
基本參數
響應時間 約1s
EMC特性
電磁兼容 IEC 61326-3-1, NAMUR NE21
介電強度 ≥ 1500 V AC (輸入/輸出之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出之間)
工作環境
工作溫度 -40 ℃ ~ +85 ℃
儲存溫度 -55 ℃ ~ +100 ℃
應用場所 可安裝在0區、1區、2區；Ⅰ、ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危險區的本安設備
狀態描述
安全狀態 ≤3.6 mA或 ≥ 21.5 mA
機械特性
連接方式 螺釘連接
螺絲端子力矩 0.5 Nm
規格尺寸 ? 44 × 25.5 mm
導線規格 0.2~1.5 mm2
認證信息
產品認證 IECEx, ATEX, NEPSI, CE, HART, SIL
硬件故障裕度(HFT) 0
安全完整性等級 SIL2, SC3
SFF ≥ 90%
診斷時間間隔 30 s
PFDavg(T1=9Y) ＜1E-03
PFH ＜1E-09/h
防爆等級 Ex ia Ⅰ Ma, Ex ia ⅡC T4/T5/T6 Ga, Ex ia ⅢC T80°C/T95°C/T130°C Da
T4 (Pi=670mW) -40 ℃ ~ +85 ℃
T5 (Pi=670mW) -40 ℃ ~ +70 ℃
T6 (Pi=670mW) -40 ℃ ~ +55 ℃
Uo 5.4 V (3、4、5、6端子間)
Po 26.4 mW (3、4、5、6端子間)
Co (∥C) 65 μF (3、4、5、6端子間)
Lo (ⅡC) 92.6 mH (3、4、5、6端子間)
Ui 30 V (1、2端子間)
Ii 120 mA (1、2端子間)
Pi 670 mW, 800 mW, 900 mW (1、2端子間)
Ci 近似為0 (1、2端子間)
Li 近似為0 (1、2端子間)
