NPWD-C18D.RTD

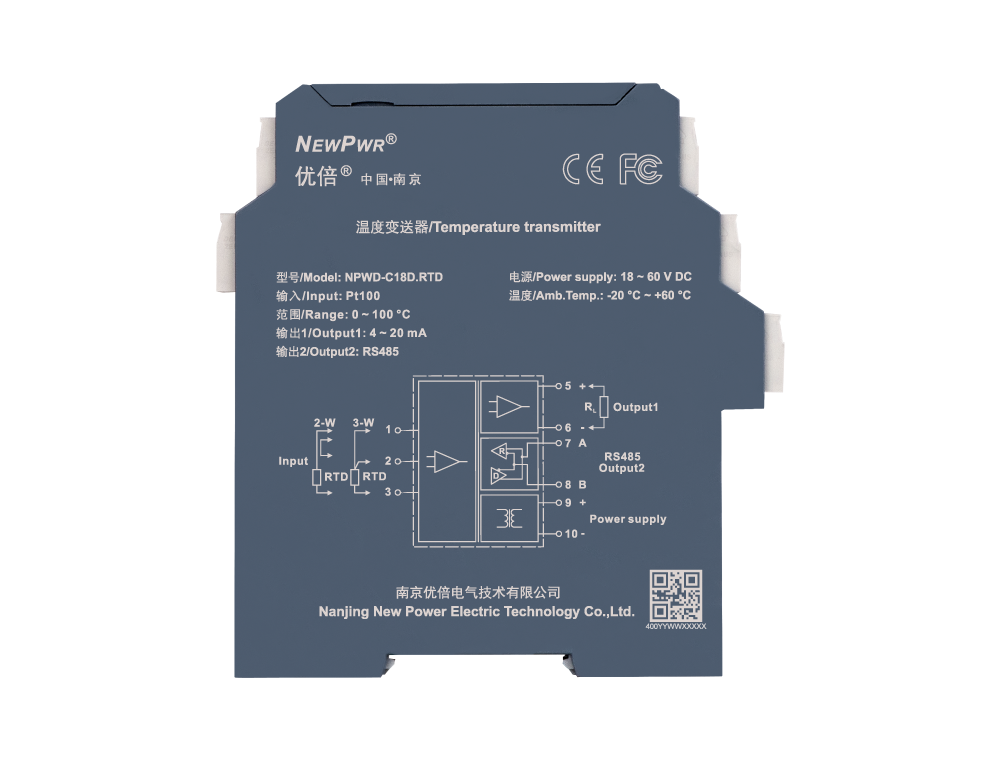

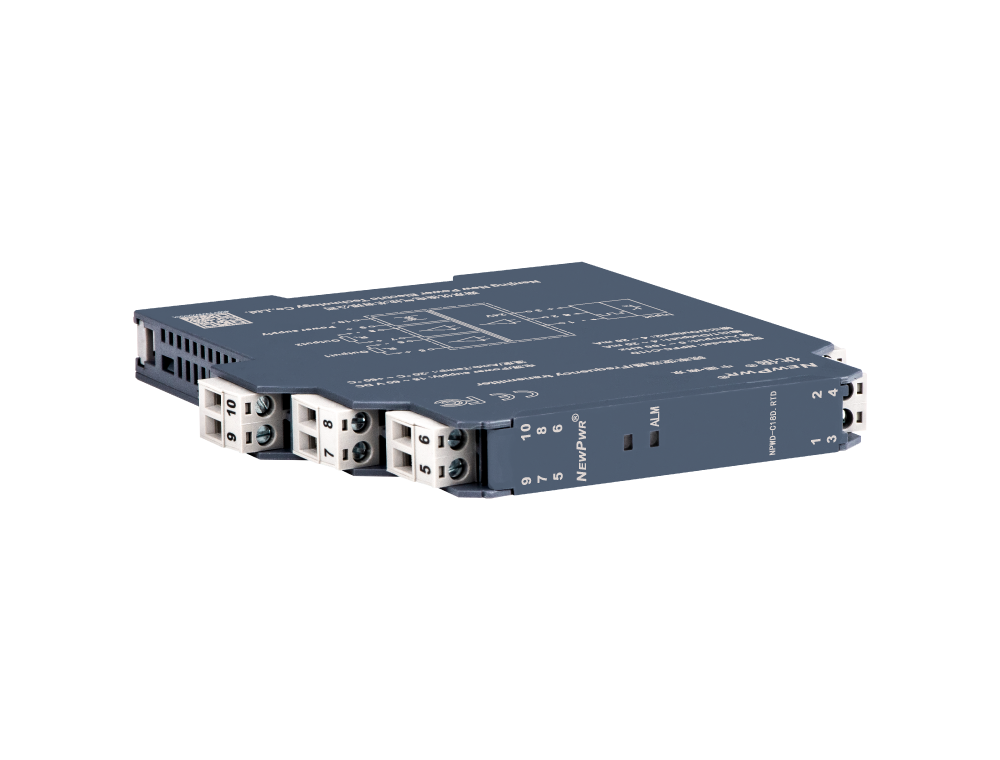

溫度變送器，輸入熱電阻信號，經隔離轉換為4~20mA電流信號輸出(其他輸出信號類型產品，具體型號見型譜)，它同時具有RS485通訊功能，可以通過MODBUS-RTU協議與設備組網。該產品需要獨立供電，輸入、輸出和電源三端隔離，具有在線故障自診斷功能，可以通過PC端或手持式編程器對熱電阻類型、溫度量程等進行組態設置。

輸出（具體型號見型譜）

通道

供電

HART

防爆

分享
NPWD-C18D.RTD

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸






電源
供電電源 18 ~ 60 V DC
輸入
輸入信號 Pt100、Cu100、Cu50、BA1、BA2等熱電阻
引線電阻 ≤ 20 Ω/線
輸出
輸出信號 輸出1：4 ~ 20 mA；輸出2：RS485
允許負載 RL ≤ 550 Ω
通訊參數 MODBUS-RTU，距離≤ 1000 m，節點數≤ 32
波特率 ≤ 19.2 kbps
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
Pt100 -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50 -50 ℃ ~ +150 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu100 -50 ℃ ~ +150 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
溫度漂移 40 ppm/℃
基本參數
響應時間 ≤ 500 ms
工作功耗 0.9 W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 1500 V AC (輸入/輸出/電源之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源之間)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
狀態描述
輸出狀態 在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態，在滿量程范圍內輸出均跟隨輸入信號變化 (斷線除外，斷線輸出0 V/mA)，但最大不超出輸出量程上限的110% (如0 ~ 20 mA輸出時，最小輸出可為0 mA，最大不超過22 mA)
機械特性
連接方式 螺釘連接
規格尺寸 寬12.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 CE, FCC
