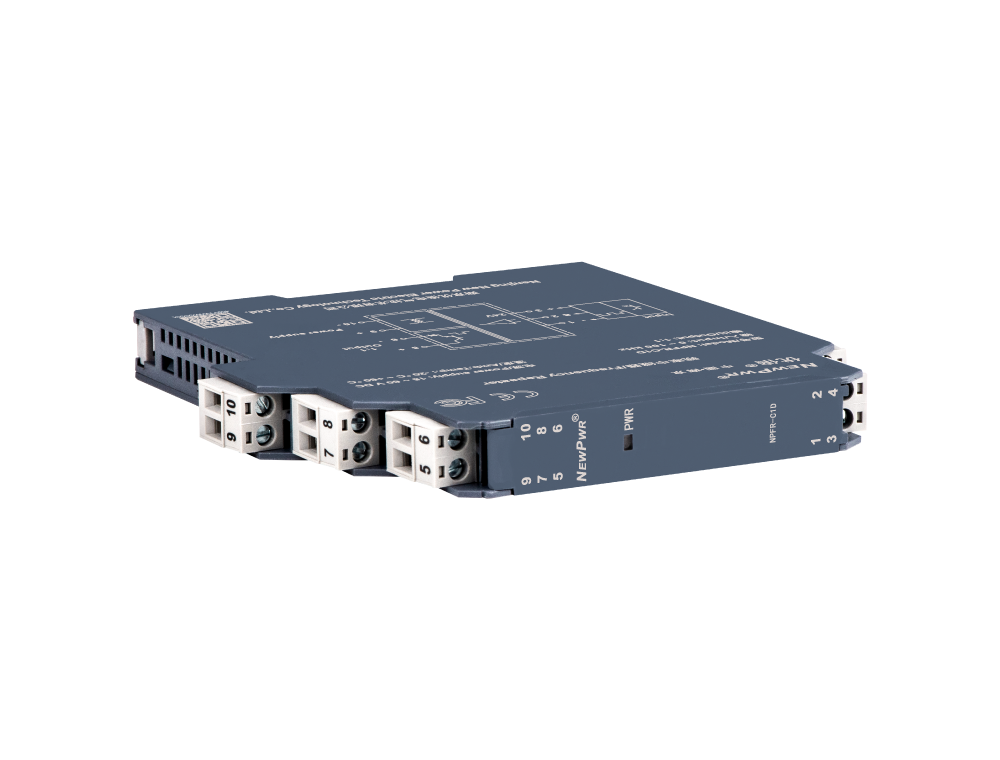

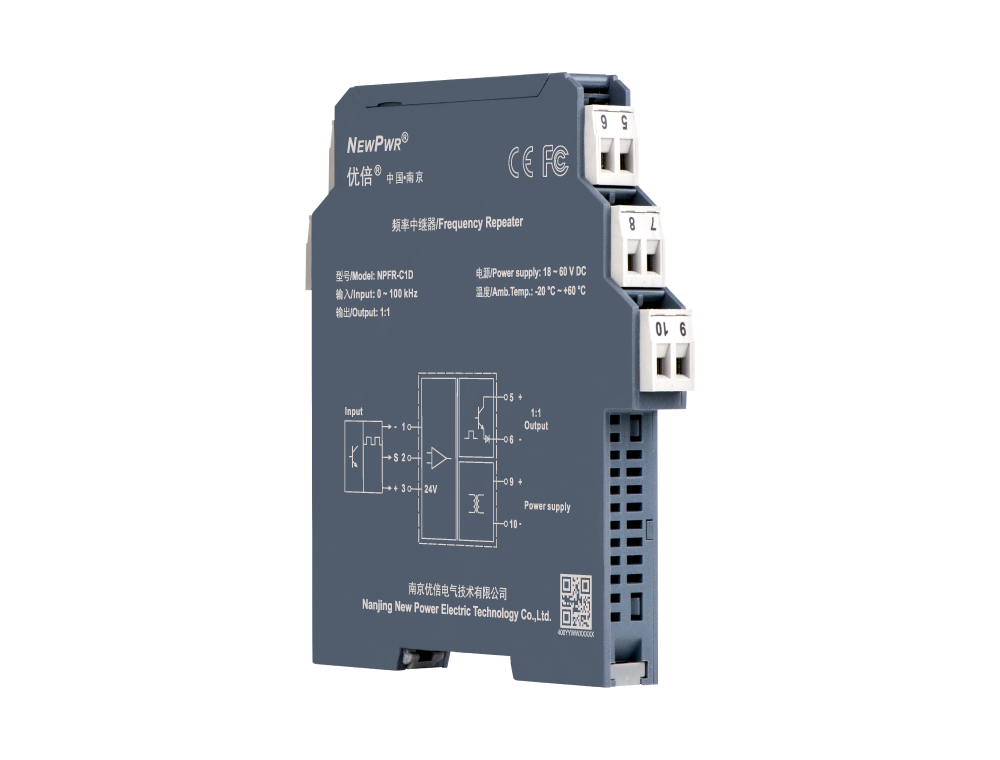

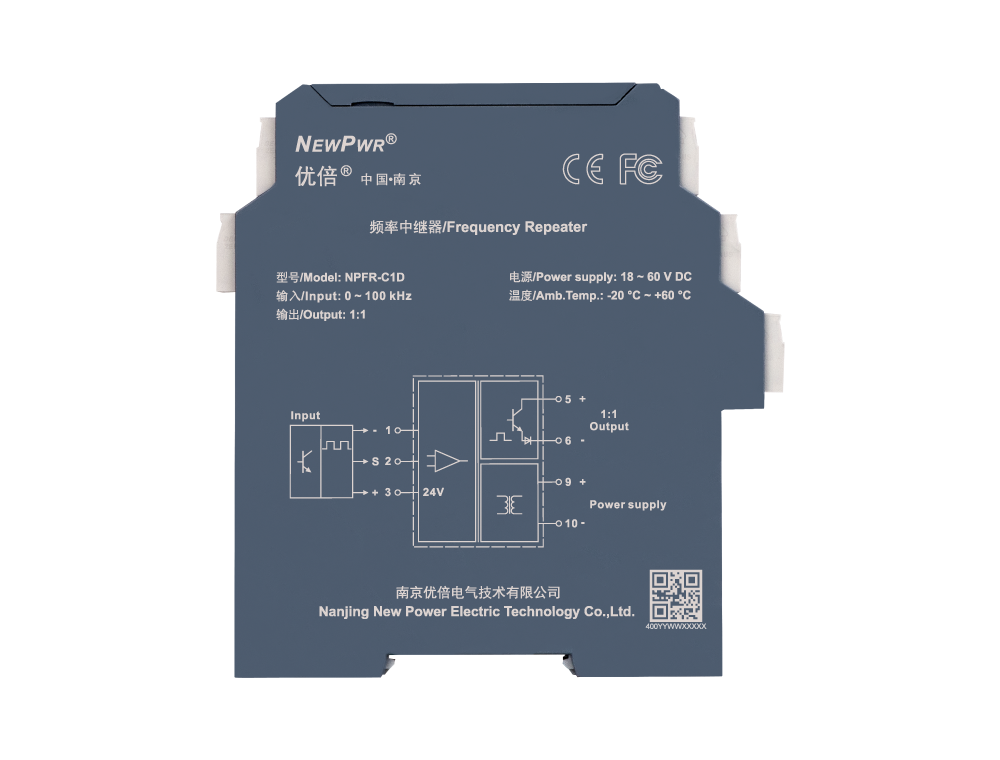

NPFR-C1D

頻率中繼器，輸入頻率脈沖信號，經隔離轉換為1：1頻率信號（默認邏輯電平輸出，集電極輸出和發射極輸出可選）輸出。該產品需要獨立供電，輸入、輸出和電源三端隔離。

輸入

輸出（具體型號見型譜）

通道

供電

配電

分享
NPFR-C1D

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸





電源
供電電源 18 ~ 60 V DC
輸入
輸入信號 頻率脈沖信號 0.1 Hz ~ 100 kHz
脈沖寬度 ≥ 5 μs
輸入阻抗 ≥ 10 kΩ
信號觸發 低電平：0 ~ 2 V，高電平：4 ~ 30 V（接受客戶定制）
配電電壓 24 V DC，20 mA時輸出電壓≥ 22 V (默認) ；12 V DC，20 mA時輸出電壓≥ 11 V
輸出
輸出信號 集電極輸出高電平：VCC（≤ 30 V），低電平：≤ 2 V，驅動電流：≤ 10 mA；發射極輸出高電平：VCC - 2 V，低電平：≤ 0.5 V，驅動電流：≤ 10 mA；邏輯電平輸出（默認）高電平：18 V ≤ VH ≤ 24 V，低電平：VL ≤ 2 V，負載電阻：≥ 2 kΩ
基本參數
工作功耗 0.9 W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 1500 V AC (輸入/輸出/電源之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源之間)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
機械特性
連接方式 螺釘連接
規格尺寸 寬12.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 CE, FCC
NPPB-DIN 總線供電導軌
符合EN 60715，2根導電軌道插入35mm的DIN導軌中；為所有安裝在供電導軌上的C/K系列儀表提供直流供電；標準長度0.3m，0.35m，0.4m，0.7m；減少布線和維護
NPPB-BS210 I/O端子基座
連接導軌BUS基座，外部供電通過基座的接線端子引入。如果選擇了冗余電源模塊，此端子可不用選擇。
NPPB-BSC028 防塵蓋
保護外露的總線，根據需要可以拆分組合。
NPPB-SS5 限位器
用于位置固定，標配2個一組
NPPB-TS35B 固定片
材質：金屬鐵，用于導軌承重加固，標配2片。
NPEXA-C11

一入一出

熱電偶輸入安全柵
