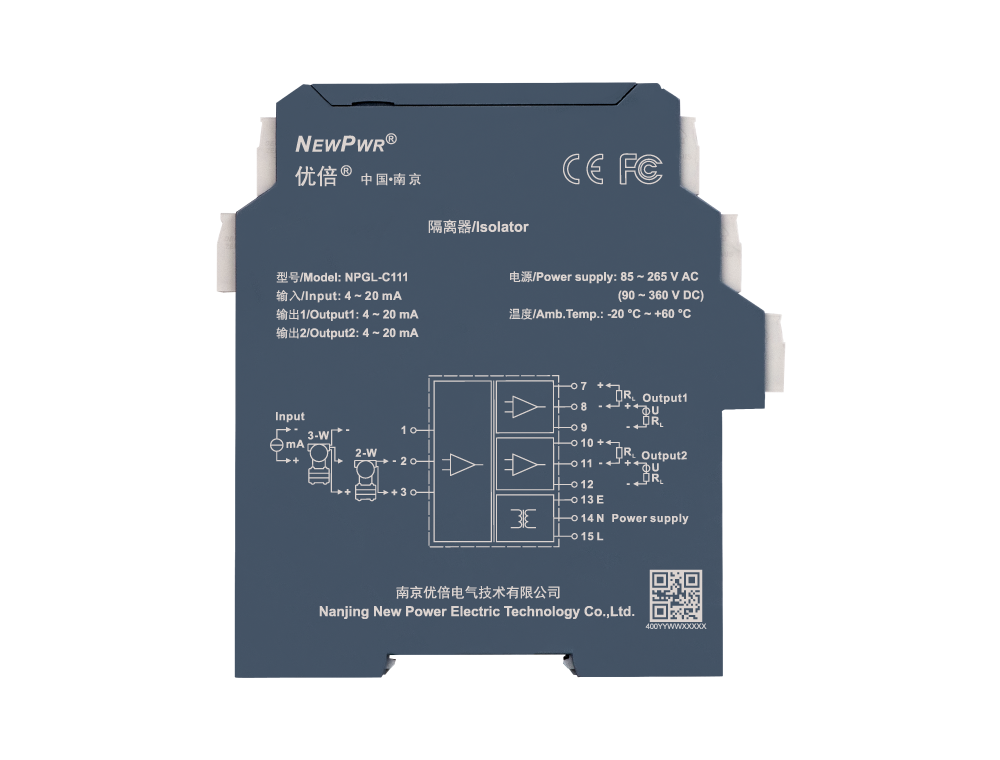

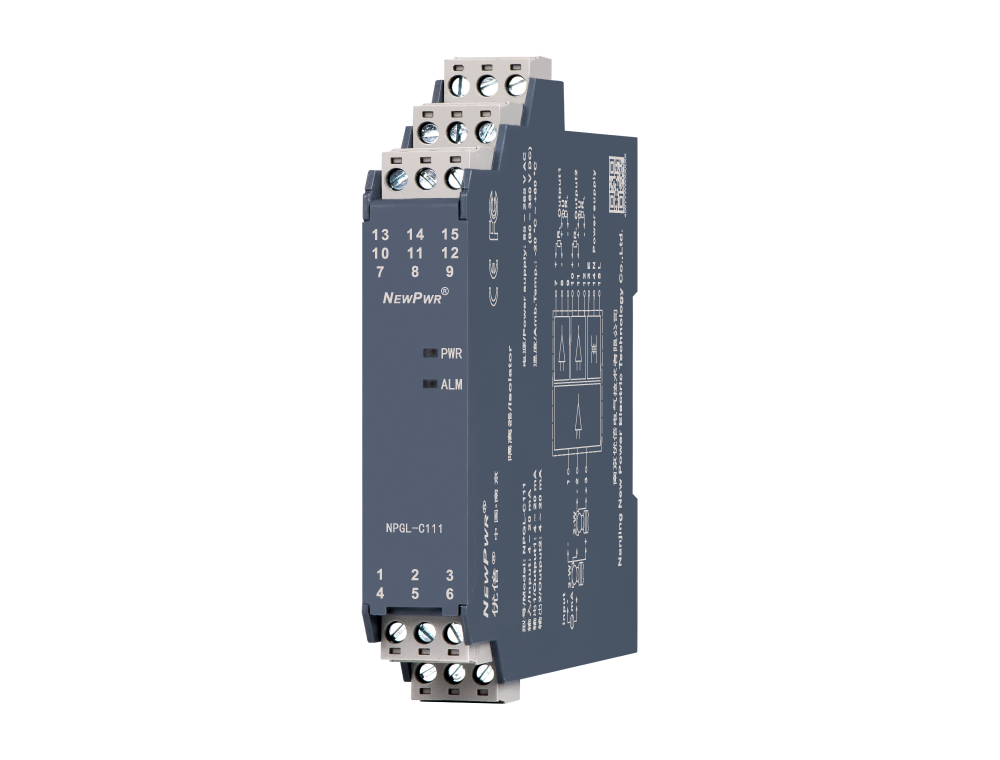

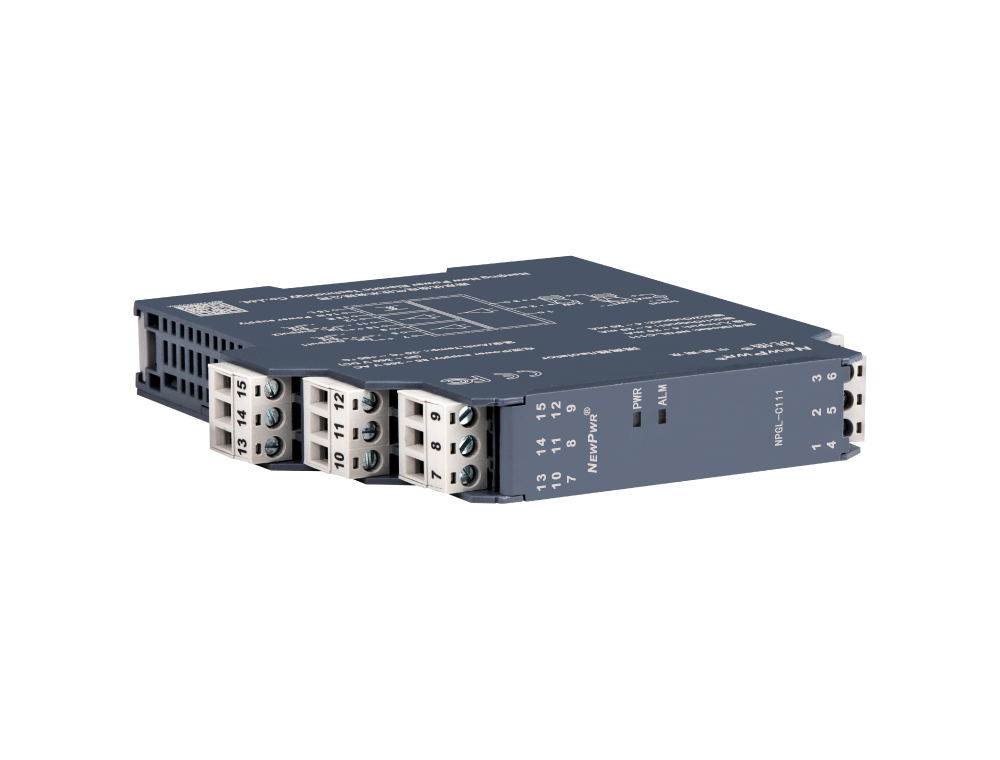

NPGL-C111

智能型隔離器，輸入2線制、3線制變送器或電流源信號，經隔離轉換為4~20mA電流信號輸出(其他輸出信號類型產品，具體型號見型譜)。該產品需要獨立供電，輸入、輸出和電源三端隔離，具有在線故障自診斷功能，可以通過PC端或手持編程器對信號類型、信號范圍等進行組態設置。

輸入

輸出（具體型號見型譜）

通道

供電

HART

分享
NPGL-C111

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸





電源
供電電源 85V AC ~ 265 V AC (90 V DC ~ 360 V DC)
輸入
輸入信號 4 ~ 20 mA
輸入阻抗 ≤ 100 Ω
配電電壓 開路電壓≤ 26 V，20 mA時輸出電壓≥ 22 V
輸出
輸出信號 4 ~ 20 mA
允許負載 RL ≤ 550 Ω
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
傳輸精度 0.1 %F.S.
溫度漂移 30 ppm/℃
基本參數
響應時間 ≤ 500 ms
工作功耗 ≤ 2.5 W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 1500 V AC (輸入/輸出/電源之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源之間)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
狀態描述
輸出狀態 在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態，在滿量程范圍內輸出均跟隨輸入信號變化 (4 ~ 20 mA輸入斷線或短路除外，此時輸出0 V/mA)，但最大不超出輸出量程上限的110% (如0 ~ 20 mA輸出時，最小輸出可為0 mA，最大不超過22 mA)
機械特性
連接方式 螺釘連接
規格尺寸 寬17.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 CE, FCC
