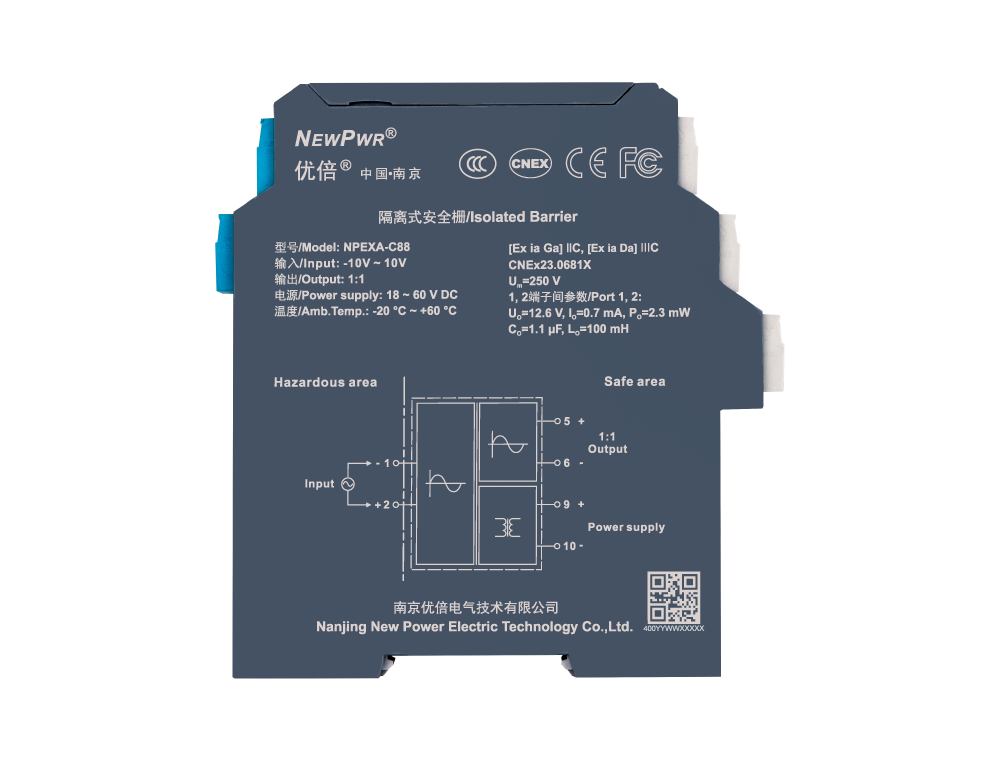

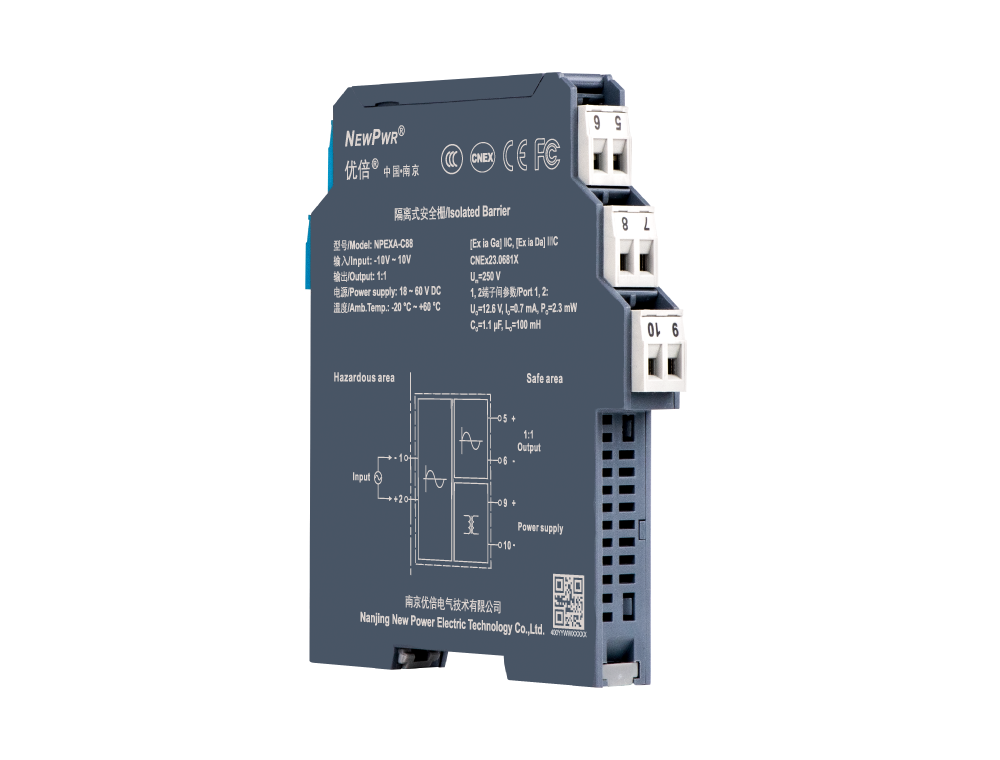

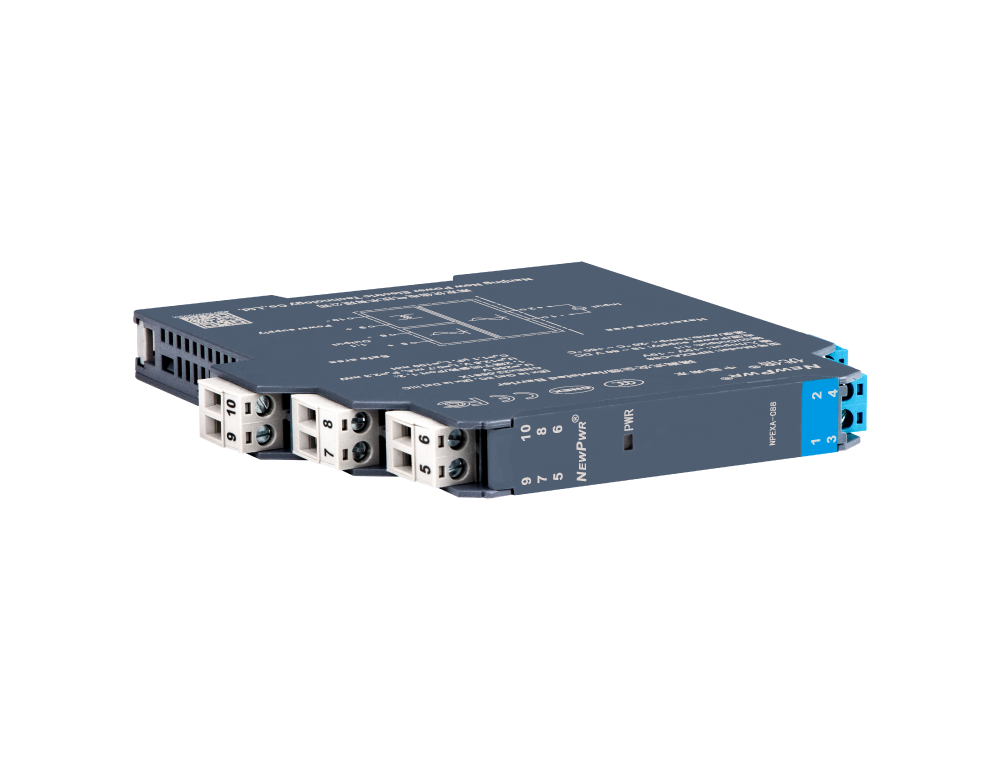

NPEXA-C88

將來自危險區的振動傳感器輸出的電壓信號，經隔離輸出1:1緩沖信號到安全區。該產品需要獨立供電，輸入、輸出和電源三端隔離。

輸入

輸出

通道

供電

分享
NPEXA-C88

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸




電源
供電電源 18 ~ 60 V DC
輸入
輸入信號 -10 V AC ~ 10 V AC
輸入阻抗 ≥ 10 kΩ
電壓帶寬 -0.1 dB（1 kHz時）
輸出
輸出信號 -10 V AC ~ 10 V AC
輸出阻抗 ＜ 10 Ω
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
傳輸精度 0.2 %F.S.
基本參數
基本參數 0.6 W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
應用場所 安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危險區的本安設備
機械特性
連接方式 螺釘連接
規格尺寸 寬12.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 CNEX, CE, FCC, CCC
防爆等級 [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高電壓（Um） 250 V
Uo 12.6 V (1、2端子間)
Io 0.7 mA (1、2端子間)
Po 2.3 mW (1、2端子間)
Co 1.1 μF (1、2端子間)
Lo 100 mH (1、2端子間)
