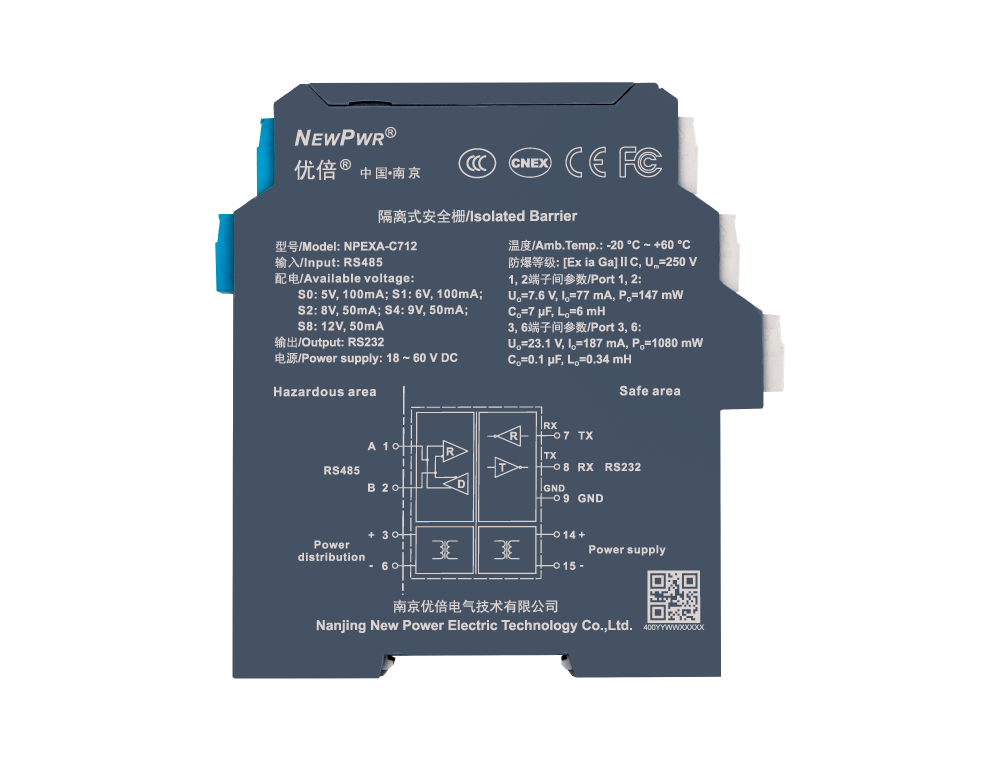

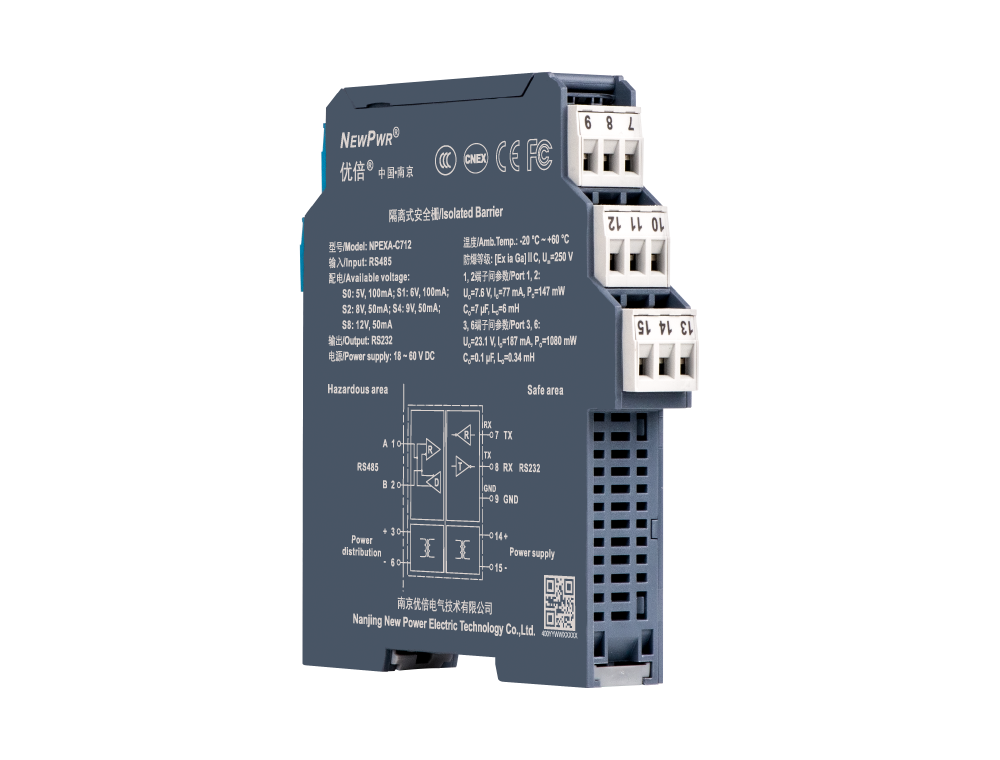

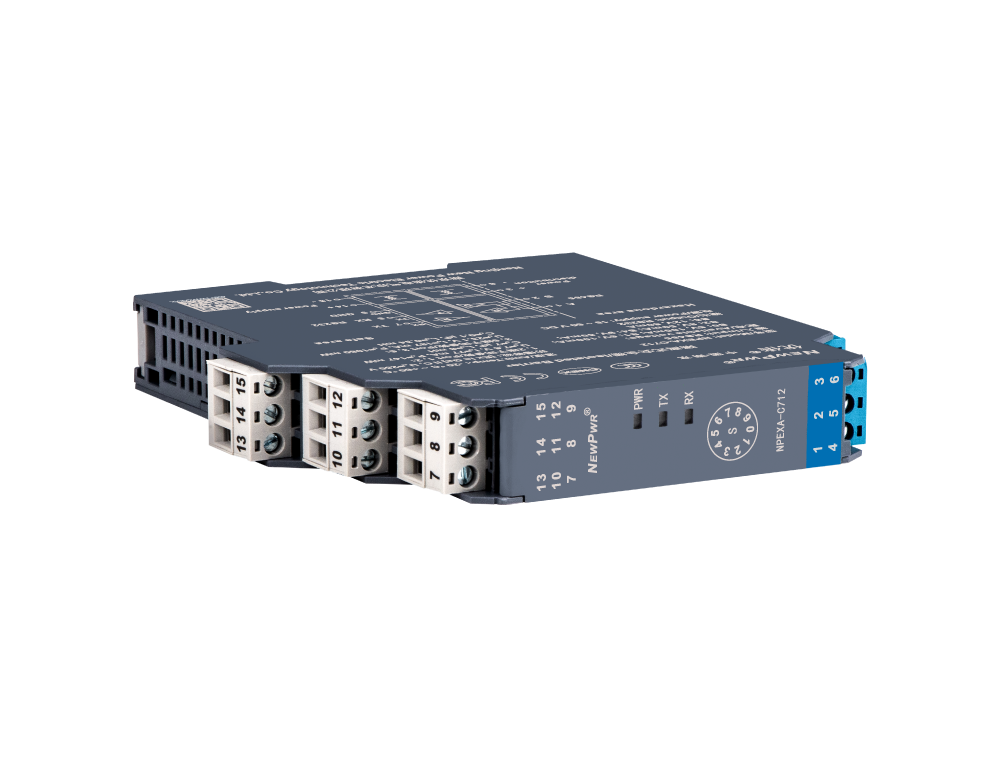

NPEXA-C712

數字通訊輸入安全柵，將危險區的RS485數字信號，經隔離轉換RS232數字信號輸出到安全區進行雙向通信，同時向危險區的現場儀表提隔離本安型電源。該產品需要獨立供電，輸入、輸出和電源三端隔離。

輸入

輸出

通道

供電

配電

分享
NPEXA-C712

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸




電源
供電電源 18 ~ 60 V DC
輸入
輸入信號 RS485
配電電壓 詳見旋碼設置
配電誤差 ± 10 %
輸出
輸出信號 RS232
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
傳輸延遲 ≤ 5 μs
傳輸速率 ≤ 56 kbps
基本參數
旋碼設置 S0：5 V DC，100 mA；S1：6 V DC，100 mA；S2：8 V DC，50 mA；S4：9 V DC，50 mA；S8：12 V DC，50 mA
工作功耗 ≤ 2 W（24 V，8 V/9 V/12 V，50 mA配電時）；≤ 3.5 W（24 V，5 V/6 V，100 mA配電時）
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
應用場所 安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危險區的本安設備
機械特性
連接方式 螺釘連接
規格尺寸 寬17.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 CNEX, CE, FCC, CCC
防爆等級 [Ex ia Ga] ⅡC、[Ex ia Da] ⅢC
最高電壓（Um） 250 V
Uo 7.6 V (1、2端子間)；23.1 V (3、6端子間)
Io 77 mA (1、2端子間)；187 mA (3、6端子間)
Po 147 mW (1、2端子間)；1080 mW (3、6端子間)
Co 7 μF (1、2端子間)；0.1 μF (3、6端子間)
Lo 6 mH (1、2端子間)；0.34 mH (3、6端子間)
