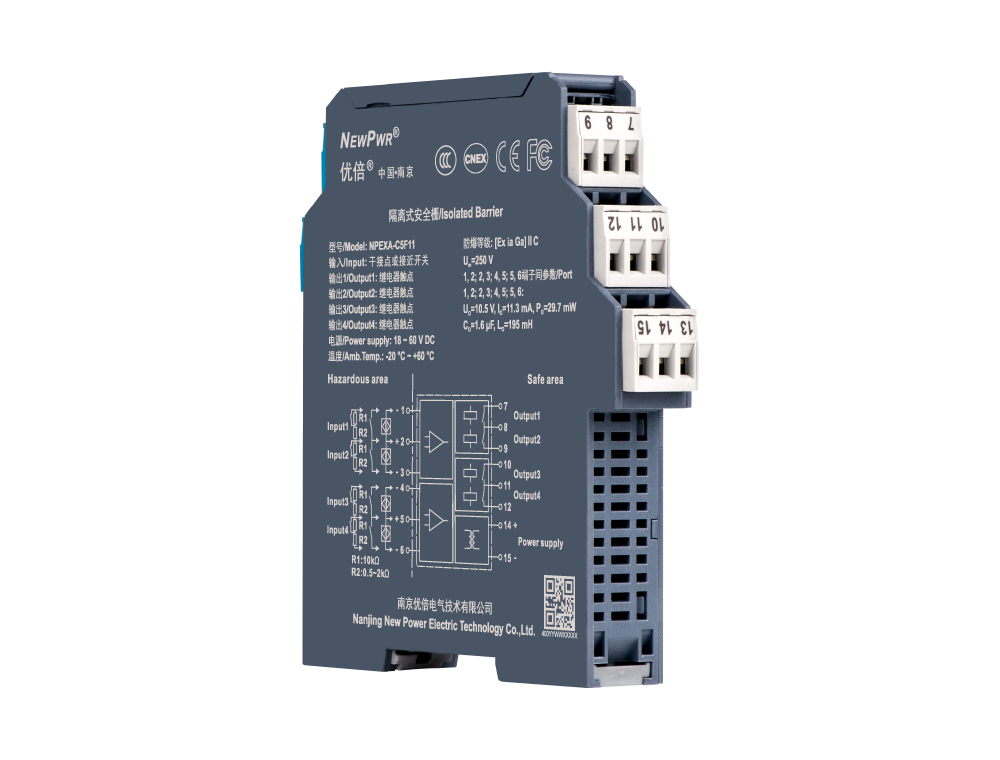

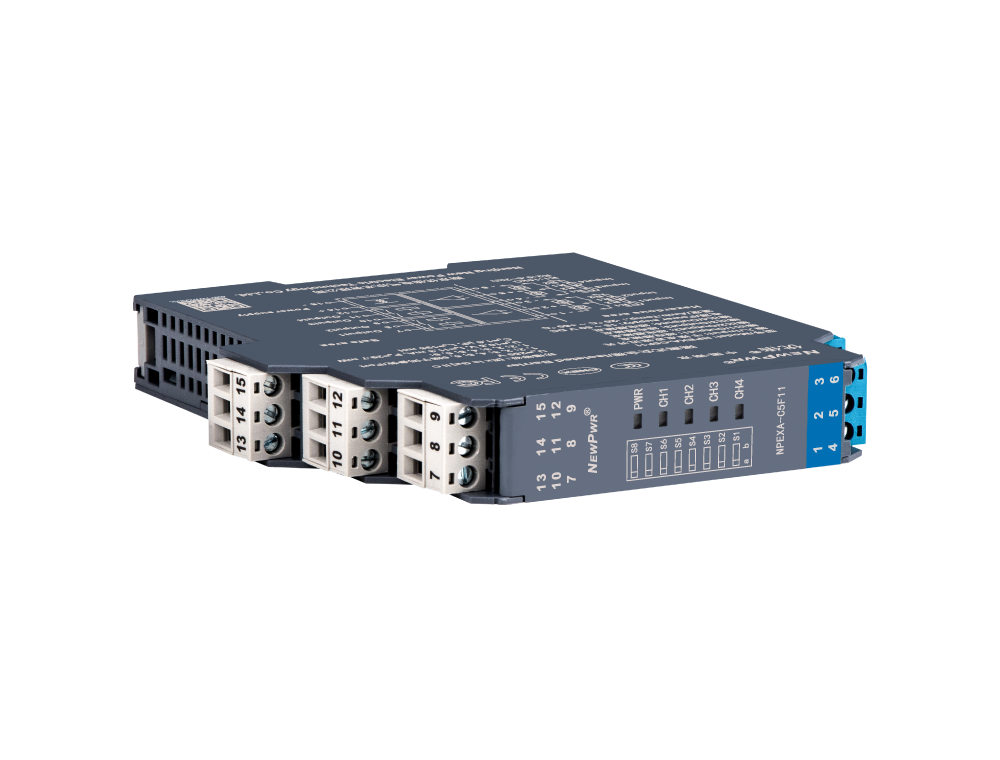

NPEXA-C5F11

開關量輸入，繼電器輸出安全柵，將危險區的干接點或NAMUR型接近開關信號，經隔離輸出繼電器觸點到安全區。訂貨需說明四通道的輸出和輸入同相或反相（默認同相）。該產品需要獨立供電，輸入、輸出和電源三端隔離。

輸入

輸出

通道

供電

LFD

分享
NPEXA-C5F11

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸




電源
供電電源 18 ~ 60 V DC
輸入
輸入信號 干接點或NAMUR接近開關
輸出
輸出信號 繼電器觸點
允許負載 125 V AC/0.5 A或24 V DC/1 A
基本參數
開關壽命 ＞ 10萬次
開關頻率 ＜ 10 Hz
響應時間 ＜ 20 ms
工作功耗 2.0 W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
應用場所 安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危險區的本安設備
狀態描述
線路故障 輸入電流≤ 50 μA，判斷輸入斷線，輸出繼電器斷開；輸入電流≥ 6 mA，判斷輸入短路，輸出繼電器斷開，通道指示燈紅色閃爍
機械特性
連接方式 螺釘連接
規格尺寸 寬17.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm
認證信息
產品認證 CNEX, CE, FCC, CCC
防爆等級 [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高電壓（Um） 250 V
Uo 10.5 V (1、2端子間；2、3端子間；4、5端子間；5、6端子間)
Io 11.3 mA (1、2端子間；2、3端子間；4、5端子間；5、6端子間)
Po 29.7 mW (1、2端子間；2、3端子間；4、5端子間；5、6端子間)
Co 1.6 μF (1、2端子間；2、3端子間；4、5端子間；5、6端子間)
Lo 195 mH (1、2端子間；2、3端子間；4、5端子間；5、6端子間)
