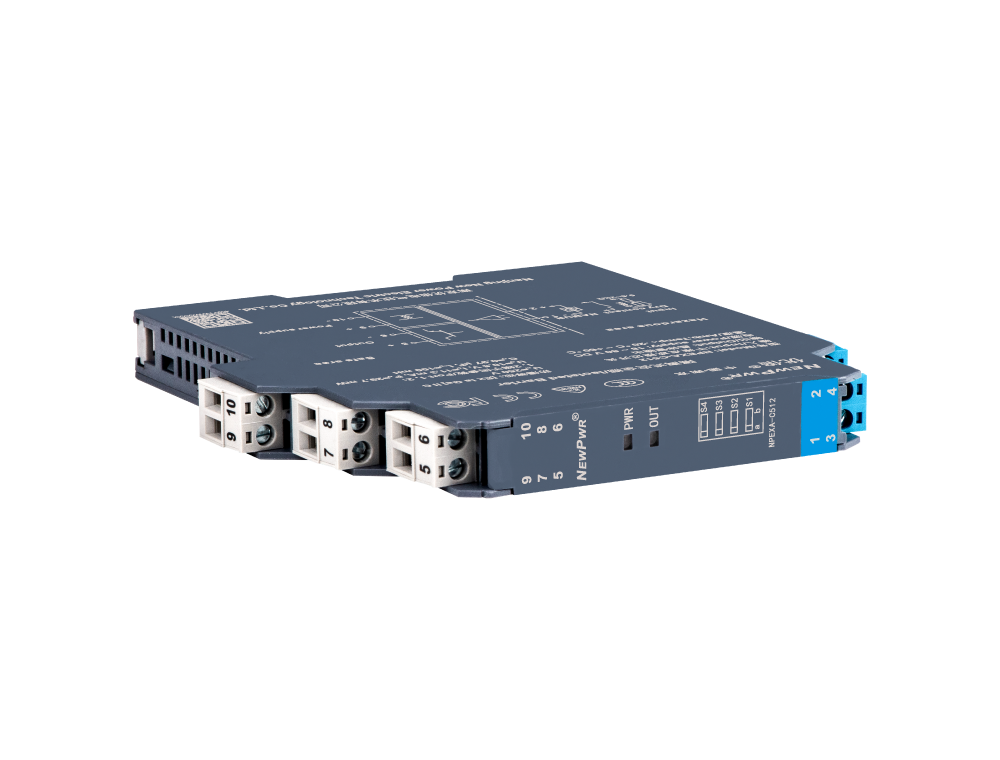

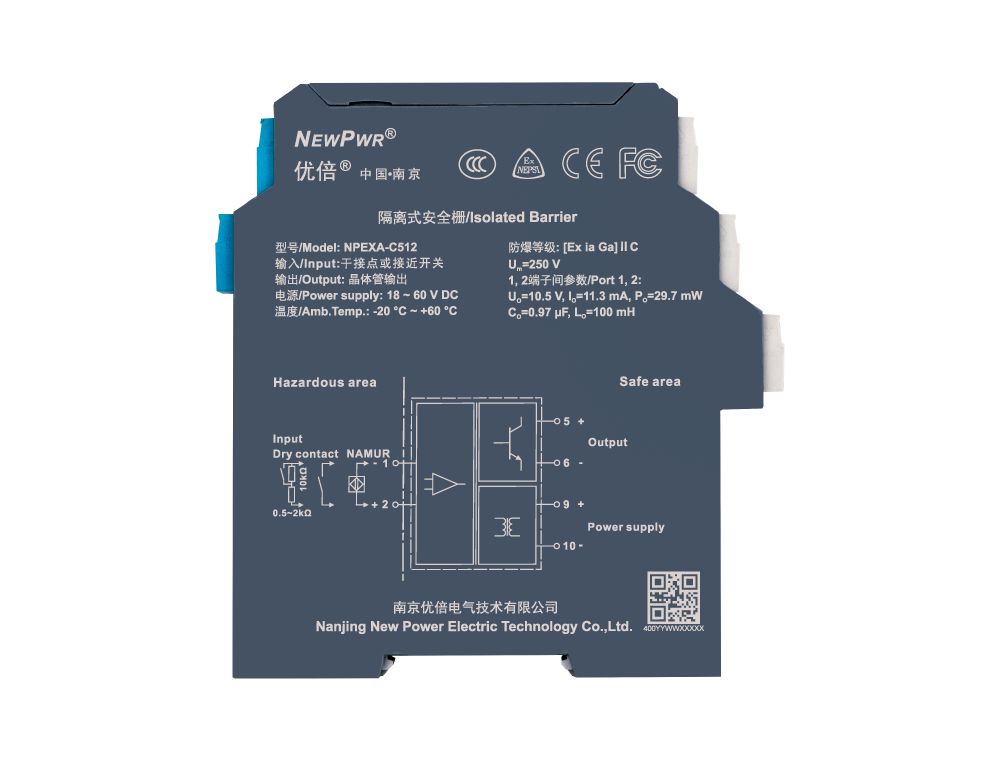

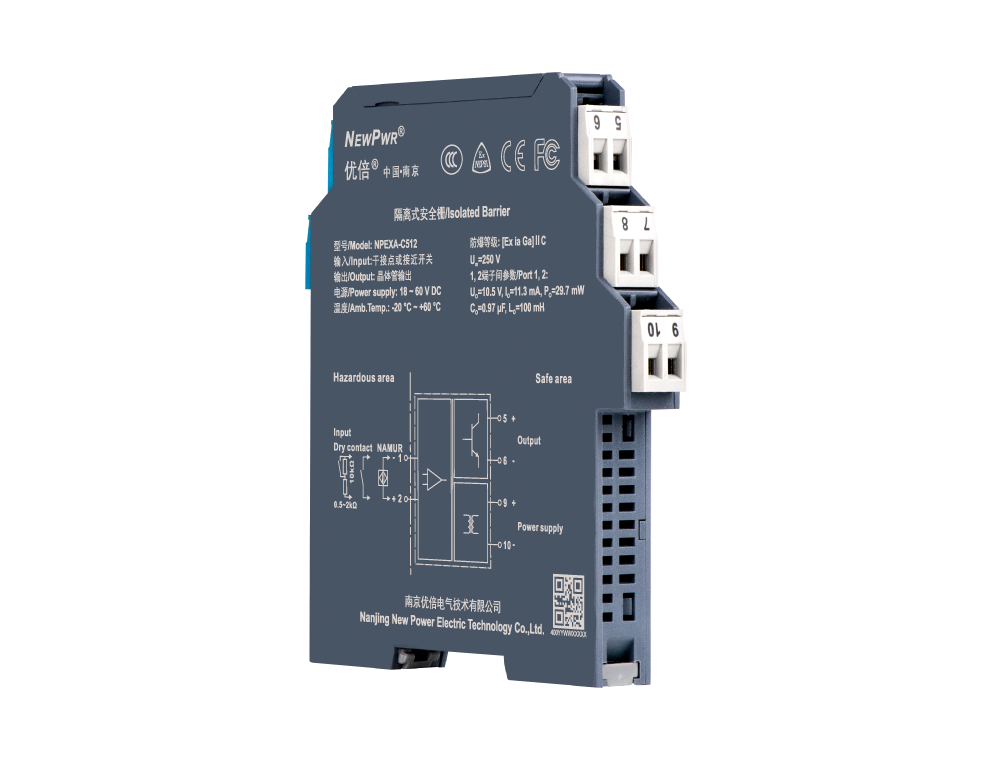

NPEXA-C512

開關量輸入，晶體管輸出安全柵，將危險區的干接點或NAMUR型接近開關信號，經隔離輸出到安全區晶體管輸出?？赏ㄟ^撥碼開關設置輸出和輸入同相或反相邏輯控制（默認同相），設置開啟或關閉線路故障監測功能（默認開啟，線路故障時LED閃爍）。該產品需要獨立供電，輸入、輸出和電源三端隔離。

輸入

輸出

通道

供電

LFD

分享
NPEXA-C512

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸




電源
供電電源 18 ~ 60 V DC
輸入
輸入信號 干接點或NAMUR接近開關
輸出
輸出信號 晶體管集電極輸出（接受客戶定制邏輯電平輸出）
外部電壓 ＜ 40 V DC
驅動電流 ≤ 40 mA
基本參數
開關特性 輸入電流＞ 2.1 mA，輸出晶體管導通，通道指示燈黃色長亮；輸入電流＜ 1.2 mA，輸出晶體管截止，通道指示燈黃色熄滅
開關頻率 ＜ 5 kHz
撥碼設置 S1→a：輸出和輸入同相；S1→b：輸出和輸入反相；S2→a：啟用線路故障監測功能；S2→b：關閉線路故障監測功能
工作功耗 1 W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
應用場所 安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備
狀態描述
線路故障 輸入電流≤ 50 μA，判斷輸入斷線，輸出晶體管截止；輸入電流≥ 6.5 mA，判斷輸入短路，輸出晶體管截止，通道指示燈紅色閃爍
機械特性
連接方式 螺釘連接
規格尺寸 寬12.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 NEPSI, CE, FCC, CCC
防爆等級 [Ex ia Ga]ⅡC
最高電壓（Um） 250 V
Uo 10.5 V (1、2端子間)
Io 11.3 mA (1、2端子間)
Po 29.7 mW (1、2端子間)
Co 0.97 μF (1、2端子間)
Lo 100 mH (1、2端子間)
