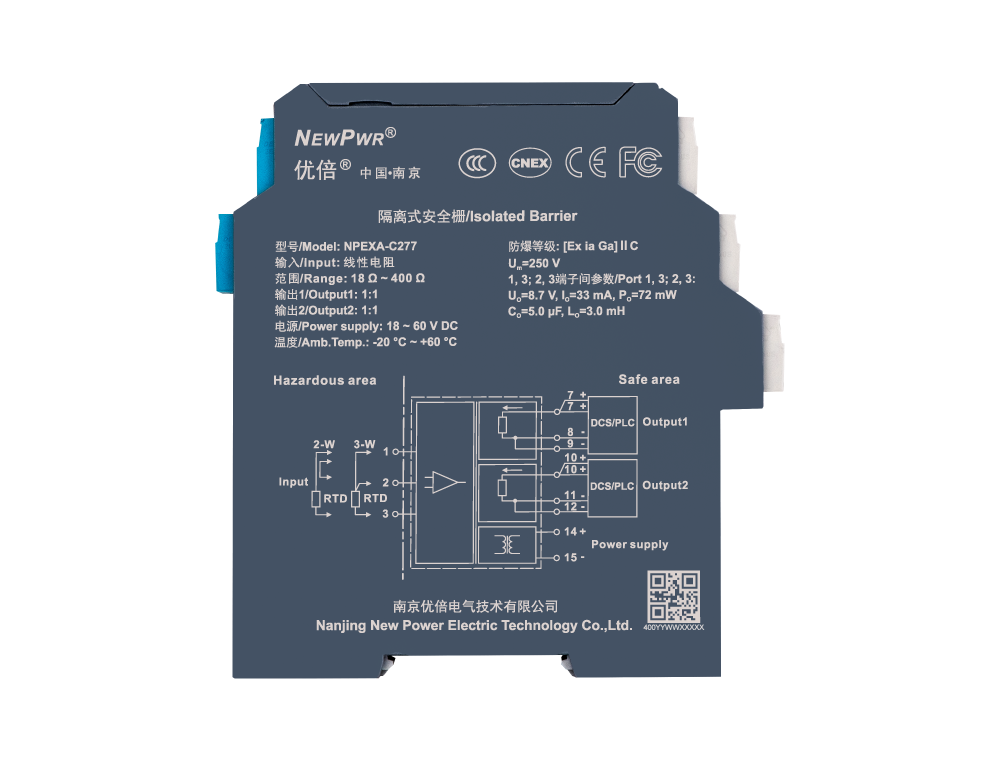

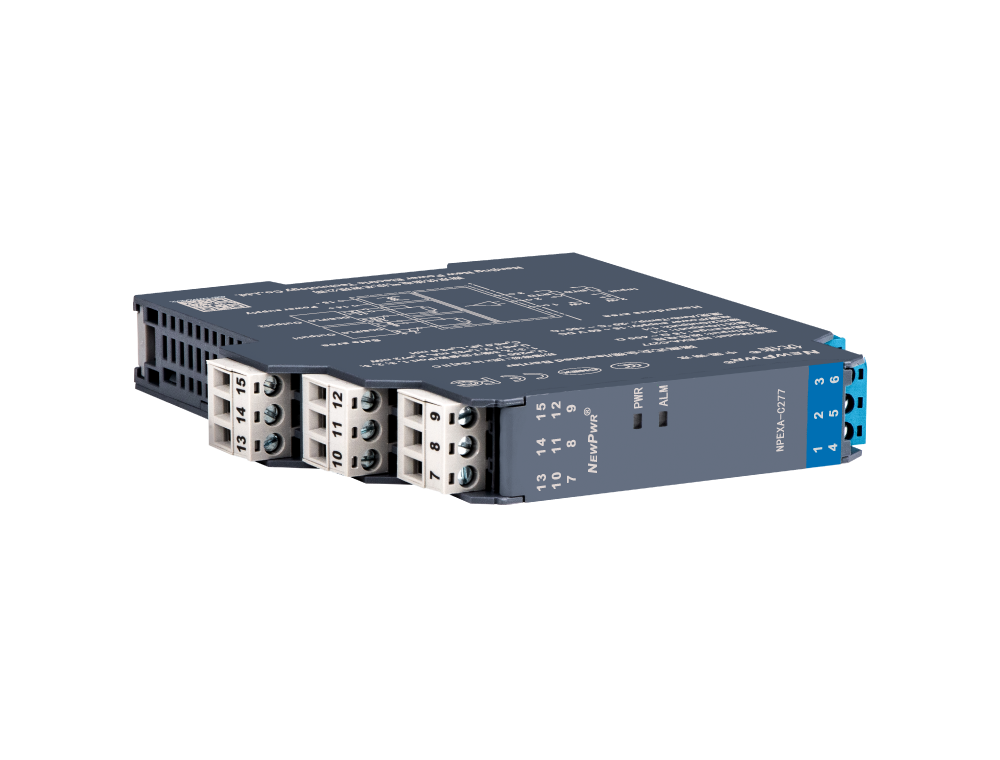

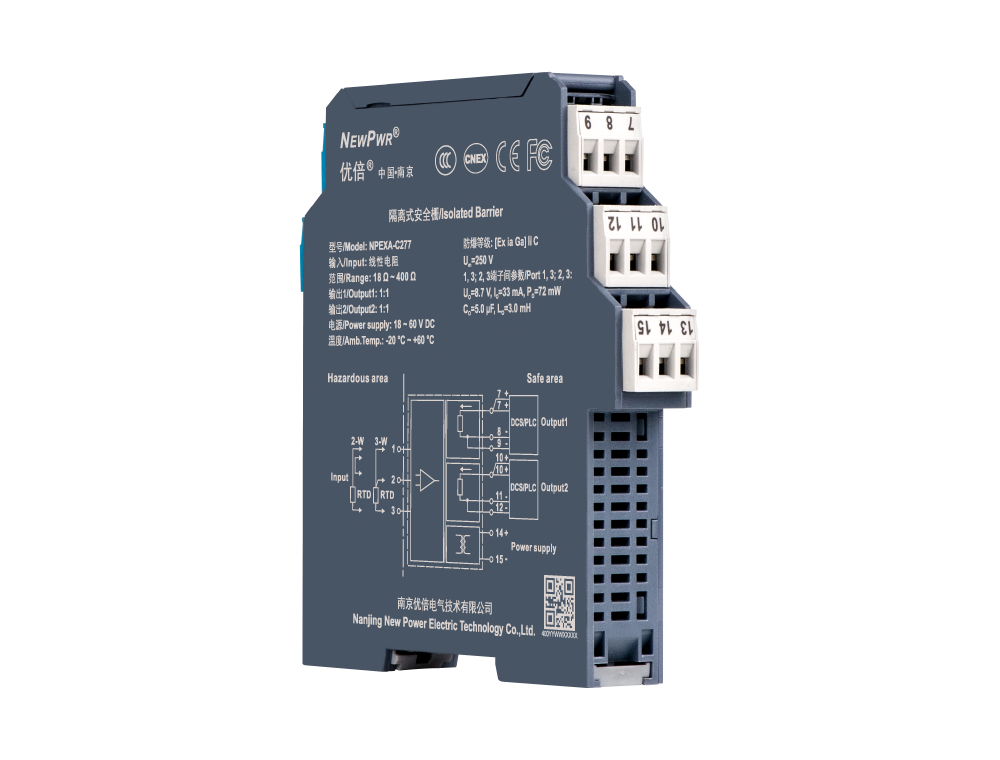

NPEXA-C277

電阻輸入安全柵，將危險區的電阻信號，經隔離輸出1：1電阻信號到安全區。該產品需要獨立供電，輸入、輸出和電源三端隔離，具有在線故障自診斷功能。

輸入

輸出（具體型號見型譜）

通道

供電

分享
NPEXA-C277

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸




電源
供電電源 18 ~ 60 V DC
輸入
輸入信號 18 ~ 400 Ω
引線電阻 ≤ 20 Ω/線
輸出
輸出信號 1 : 1
激勵電流 0.1 ~ 10 mA
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
傳輸精度 激勵電流0.5 ~ 10 mA，精度±0.1 %F.S.或＜ 0.2 Ω (取最大值)；電阻傳輸精度隨激勵電流減小而下降
溫度漂移 30 ppm/℃
基本參數
響應時間 ≤ 500 ms
工作功耗 0.4 W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
應用場所 安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危險區的本安設備
狀態描述
輸出狀態 在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態，在滿量程范圍內輸出均跟隨輸入信號變化 (斷線除外，斷線輸出約16 Ω)，但最大不超出430 Ω
機械特性
連接方式 螺釘連接
規格尺寸 寬17.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 CNEX, CE, FCC, CCC
防爆等級 [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高電壓（Um） 250 V
Uo 8.7 V (1、3端子間; 2、3端子間)
Io 33 mA (1、3端子間; 2、3端子間)
Po 72 mW (1、3端子間; 2、3端子間)
Co 5 μF (1、3端子間; 2、3端子間)
Lo 3 mH (1、3端子間; 2、3端子間)
NPPB-DIN 總線供電導軌
符合EN 60715，2根導電軌道插入35mm的DIN導軌中；為所有安裝在供電導軌上的C/K系列儀表提供直流供電；標準長度0.3m，0.35m，0.4m，0.7m；減少布線和維護
NPPB-BS210 I/O端子基座
連接導軌BUS基座，外部供電通過基座的接線端子引入。如果選擇了冗余電源模塊，此端子可不用選擇。
NPPB-BSC028 防塵蓋
保護外露的總線，根據需要可以拆分組合。
NPPB-SS5 限位器
用于位置固定，標配2個一組
NPPB-TS35B 固定片
材質：金屬鐵，用于導軌承重加固，標配2片。
