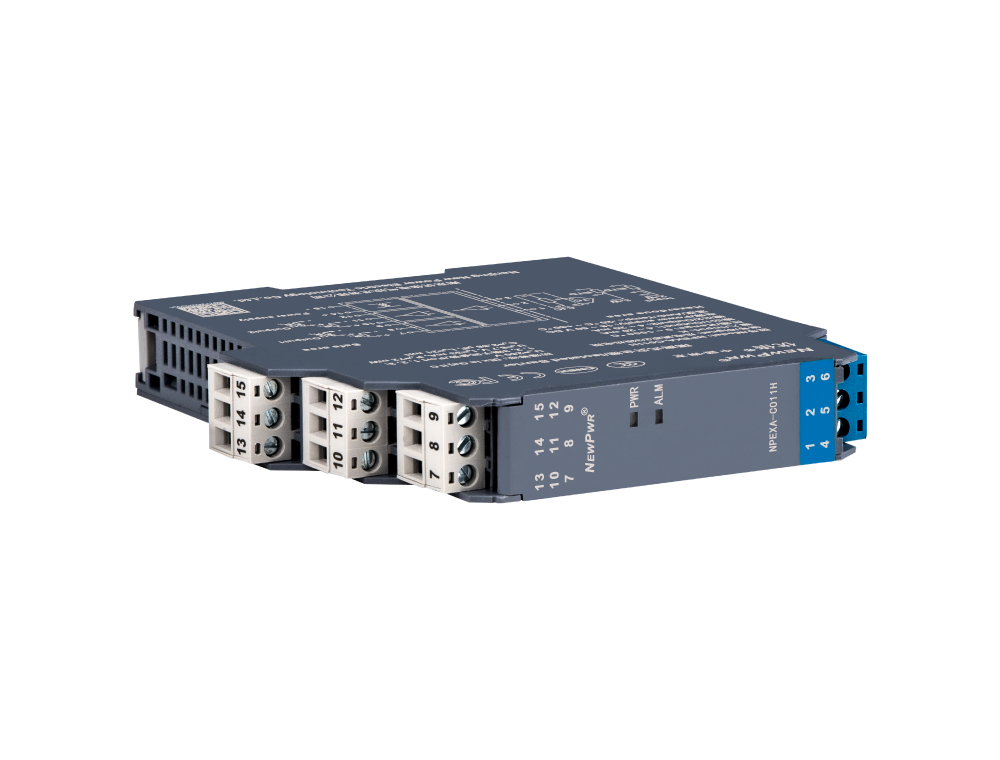

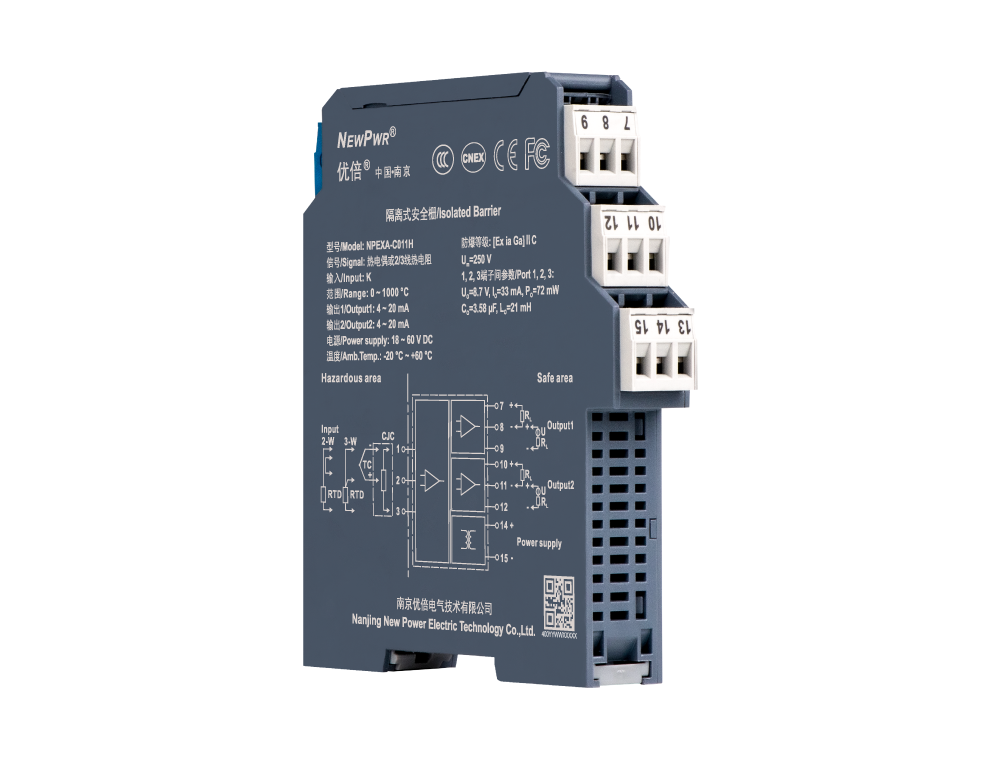

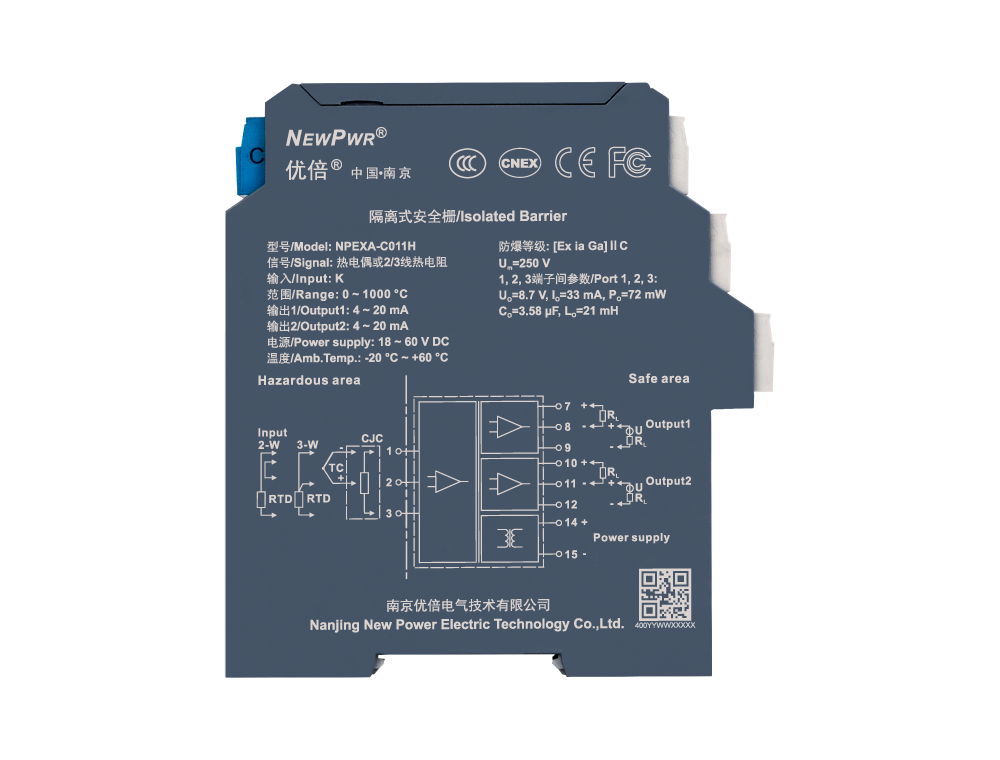

NPEXA-C011H

溫度型輸入安全柵，將危險區的熱電偶、熱電阻信號，經隔離轉換為4~20mA電流信號輸出到安全區(其他輸出信號類型產品，具體型號見型譜)，外置冷端補償端子。該產品需要獨立供電，輸入、輸出和電源三端隔離，具有在線故障自診斷功能，可以通過PC端或手持編程器對溫度量程、信號類型等進行組態設置。

輸入

輸出（具體型號見型譜）

通道

供電

分享
NPEXA-C011H

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸




電源
供電電源 18 ~ 60 V DC
輸入
輸入信號 熱電偶、熱電阻
引線電阻 ≤ 20 Ω/線
輸出
輸出信號 4 ~ 20 mA
允許負載 RL ≤ 550 Ω
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
K -200 ℃ ~ +1372 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
E -120 ℃ ~ +1000 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
J -140 ℃ ~ +1200 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
T -270 ℃ ~ +400 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
N -200 ℃ ~ +1300 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
S -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
R -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
B +400 ℃ ~ +1820 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
W5Re_W26Re 0 ℃ ~ +2315 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
W3Re_W25Re 0 ℃ ~ +2315 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
L -100 ℃ ~ +800 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S.
Pt100(α=0.00385) -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Pt100(α=0.00391) -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50, Cu100 (α=0.00428) -180 ℃ ~ +200 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50, Cu100 (α=0.00426) -50 ℃ ~ +200 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
溫度漂移 30 ppm/℃
基本參數
補償精度 1 ℃ (補償范圍：-20 ℃ ~ +60 ℃)
響應時間 ≤ 500 ms
工作功耗 1.2 W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
應用場所 安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備
狀態描述
輸出狀態 默認跟隨模式，可以配置為4mA~20mA NE43模式或固定輸出模式。
機械特性
連接方式 螺釘連接
規格尺寸 寬17.8 mm×高110 mm×深117 mm
認證信息
產品認證 CNEX,CE, FCC, CCC
防爆等級 [Ex ia Ga]ⅡC
最高電壓（Um） 250 V
Uo 8.7 V (1、2、3端子間)
Io 33 mA (1、2、3端子間)
Po 72 mW (1、2、3端子間)
Co 3.58 μF (1、2、3端子間)
Lo 21 mH (1、2、3端子間)
NPPB-DIN 總線供電導軌
符合EN 60715，2根導電軌道插入35mm的DIN導軌中；為所有安裝在供電導軌上的C/K系列儀表提供直流供電；標準長度0.3m，0.35m，0.4m，0.7m；減少布線和維護
NPPB-BS210 I/O端子基座
連接導軌BUS基座，外部供電通過基座的接線端子引入。如果選擇了冗余電源模塊，此端子可不用選擇。
NPPB-BSC028 防塵蓋
保護外露的總線，根據需要可以拆分組合。
NPPB-SS5 限位器
用于位置固定，標配2個一組
NPPB-TS35B 固定片
材質：金屬鐵，用于導軌承重加固，標配2片。
冷端補償端子（藍色）
熱電偶冷端補償端子，通過外置補償元件直接與補償導線接入端連接，實現更加精準的溫度補償，適用于熱電偶輸入產品。
NPEXA-C11

一入一出

熱電偶輸入安全柵
