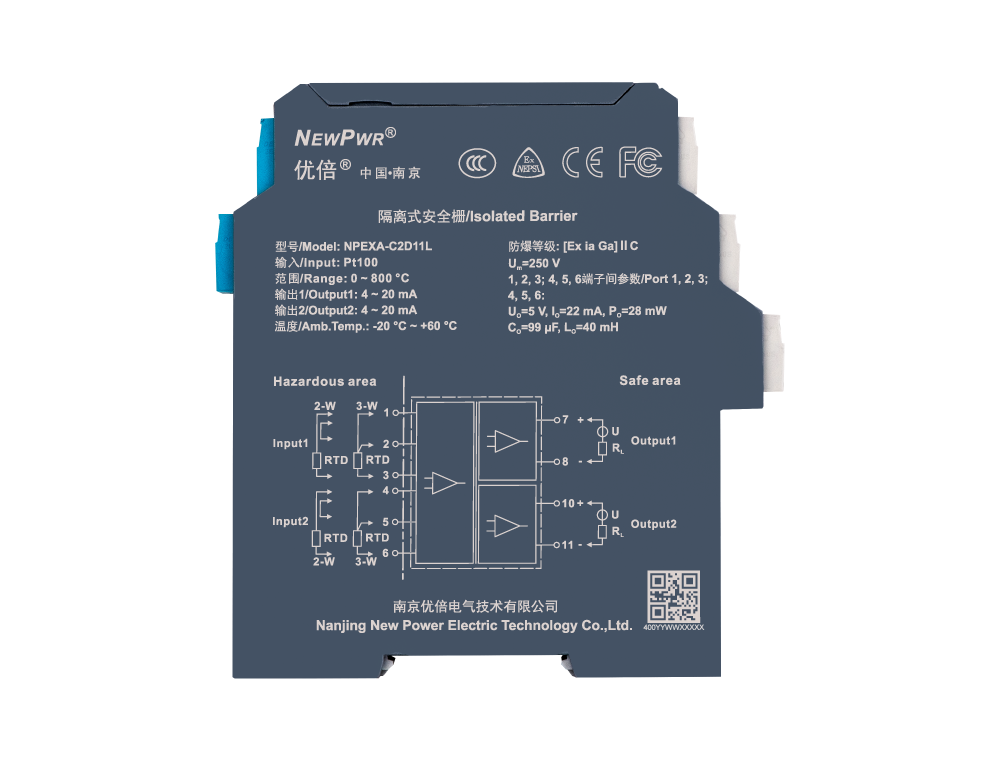

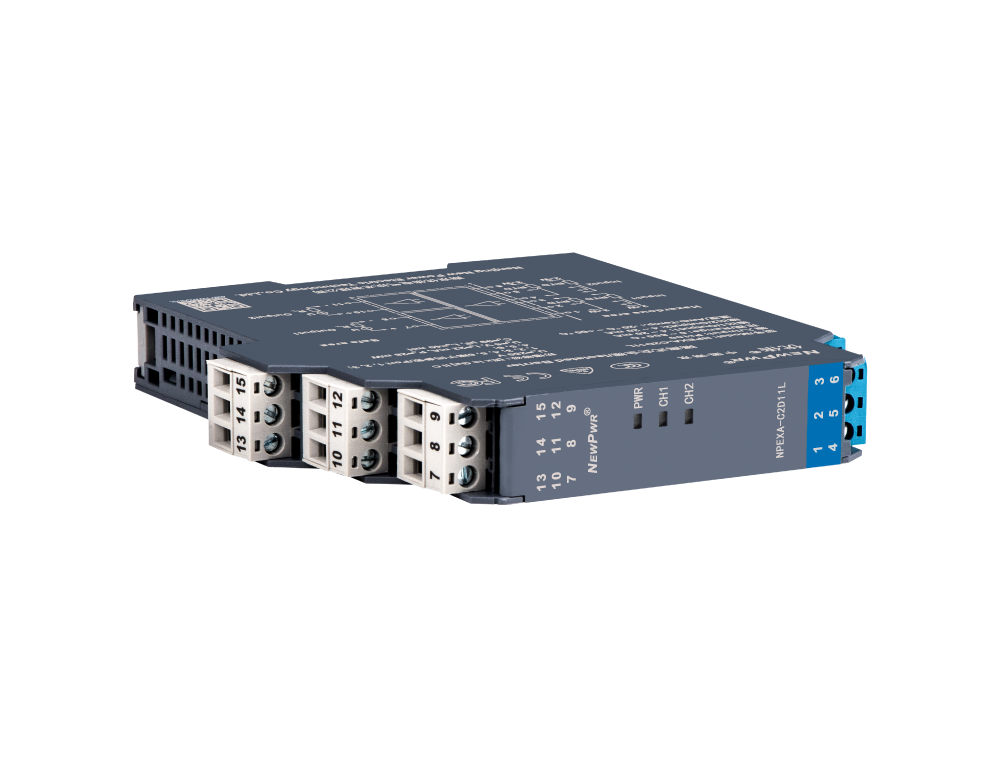

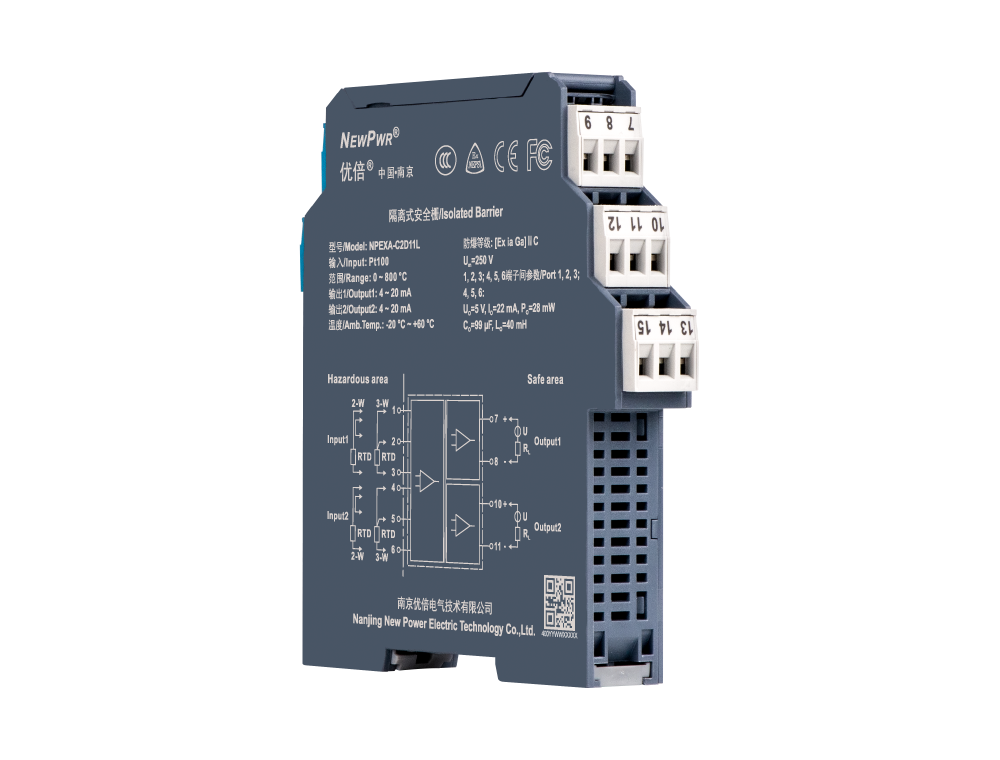

NPEXA- C2D11L

熱電阻輸入安全柵，將危險區的熱電阻信號，經隔離轉換為4~20mA信號輸出到安全區。該產品無需獨立供電，輸入、輸出之間隔離，可以通過PC端或手持編程器對電阻類型、溫度量程等進行組態設置。

輸入

輸出（具體型號見型譜）

通道

供電

分享
NPEXA- C2D11L

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸




電源
供電電源 12 ~ 30 V DC 回路供電
輸入
輸入信號 Pt100、Cu100、Cu50、BA1、BA2等熱電阻
引線電阻 ≤ 20 Ω/線
輸出
輸出信號 4 ~ 20 mA
允許負載 RL ≤ [(U-12)/0.022] Ω；U為回路供電電壓
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
Pt100 -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50 -50 ℃ ~ +150 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu100 -50 ℃ ~ +150 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
溫度漂移 0.015 %F.S./℃
基本參數
響應時間 1 s
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 2500 V AC (本安側與非本安側)
絕緣電阻 ≥ 100 MΩ (輸入/輸出之間)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
應用場所 安裝于安全區，可連接0區、1區、2區；∥A、∥B、∥C、ⅢC；T4 ~ T6危險區的本安設備
狀態描述
輸出狀態 在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態，在滿量程范圍內輸出均跟隨輸入信號變化 (斷線除外，斷線輸出3.5 mA)，但最大不超出22 mA，最小不低于3.5 mA)
機械特性
連接方式 螺釘連接
規格尺寸 寬17.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 NEPSI, CE, FCC, CCC
防爆等級 [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高電壓（Um） 250 V
Uo 5 V (1、2、3端子間; 4、5、6端子間)
Io 22 mA (1、2、3端子間; 4、5、6端子間)
Po 28 mW (1、2、3端子間; 4、5、6端子間)
Co (∥C) 99 μF (1、2、3端子間; 4、5、6端子間)
Lo (∥C) 40 mH (1、2、3端子間; 4、5、6端子間)
