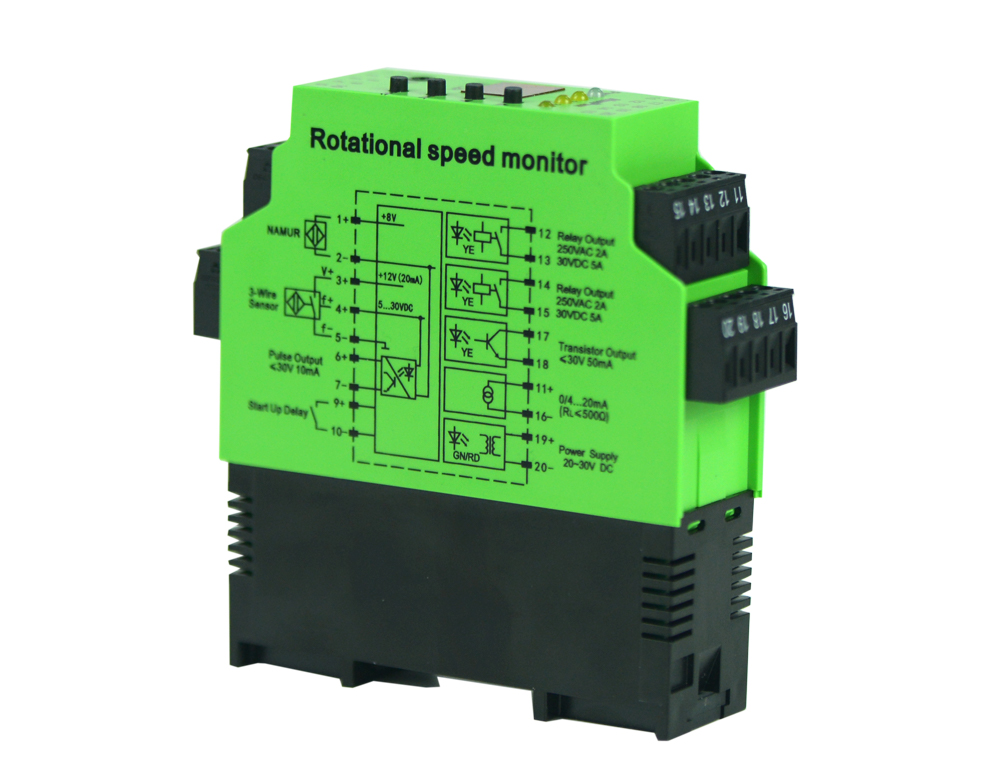

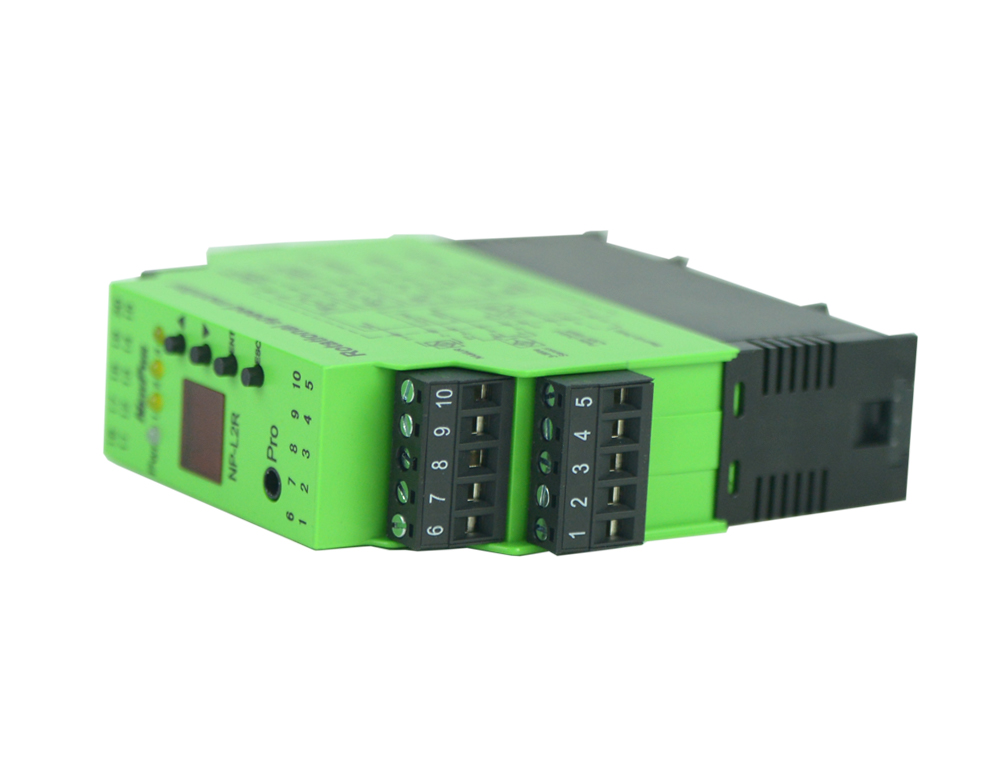

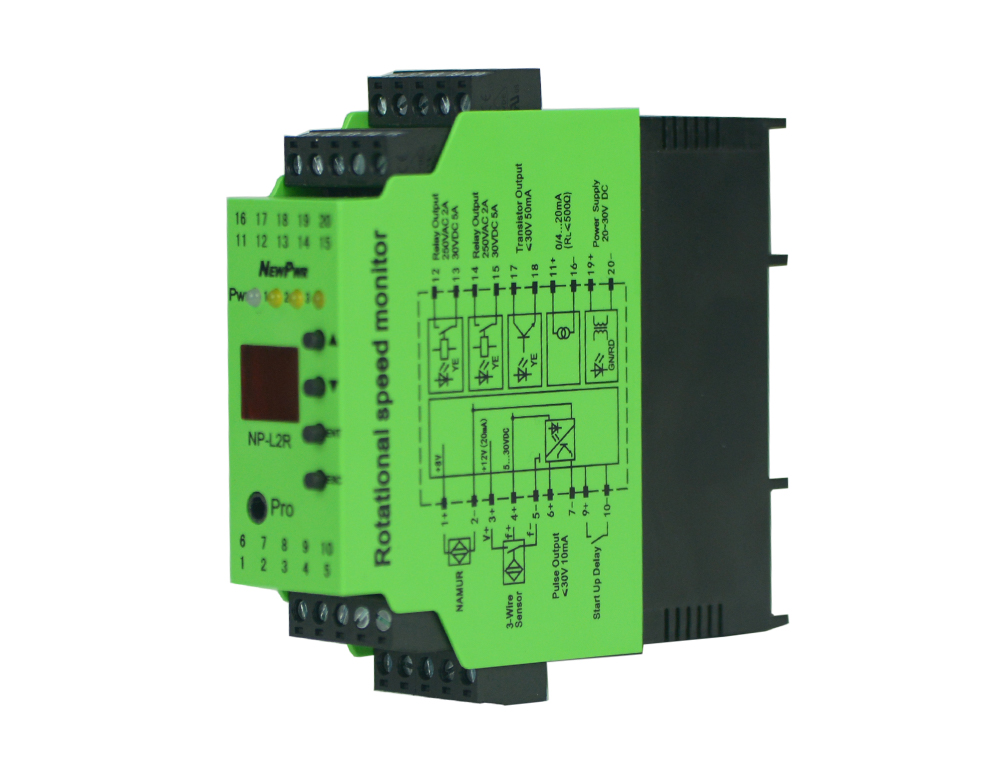

NP-L2R

轉速監控器被設計為監控電機軸，齒輪等的轉速，用于超速和欠速監控，出現超速或欠速狀態及時報警，給上位機或者其它報警裝置提供信號，以便于做出停機、斷電等處理，保證設備不被損壞。產品廣泛應用于大功率風機、電機及水泵等設備。

輸入

輸出（具體型號見型譜）

通道

供電

配電

分享
NP-L2R
電源
供電電源 24 V DC
輸入
NAMURA 符合EN60947-5-6；電壓： 8.2V; 開關閾值：1.55mA; 開關回滯： 0.2mA; 斷路釋放點：≤0.1mA; 短路時放點：≥6mA
3線傳感器 電壓：12V; 電流（空載）：≤20mA
外部信號源 0-信號：0~3V; 1- 信號：5~30V
輸出
繼電器輸出 2個可變觸點， 開關電壓：≤250V; 開關電流：≤2A； 開關容量：≤500VA/60W; 開關頻率：≤5Hz
脈沖輸出 外部電壓：< 30V; 電流：≤10mA
晶體管輸出 短路保護 外部電壓：< 30V; 電流：≤10mA；開關電壓：≤30V DC; 每次輸出的開關電流：≤50mA; 開關頻率：≤10kHz; 壓降：≤1.3V
電流輸出 0(4)~20mA(可倒轉)
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
傳輸精度 0.1 %F.S.
基本參數
轉速監控 欠速/超速
監控范圍/可調范圍 0.06~600000min-1(數字調節)
輸入頻率 ≤1200000min-1(20kHz)
間隔時間 ≥0.02ms; 脈沖時間：≥0.02ms
啟動延時時間 0~25s（可調）
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -30℃～+80℃（LCD）
機械特性
連接方式 螺釘連接
規格尺寸 寬28 mm×高102 mm×深100 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 CE, FCC
