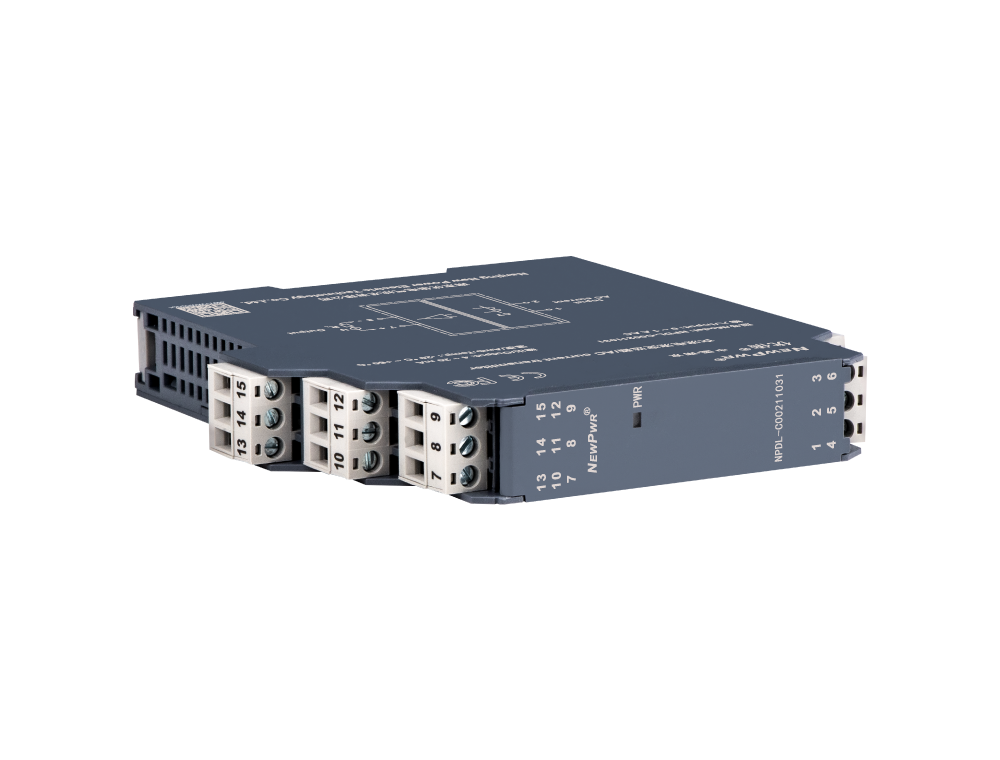

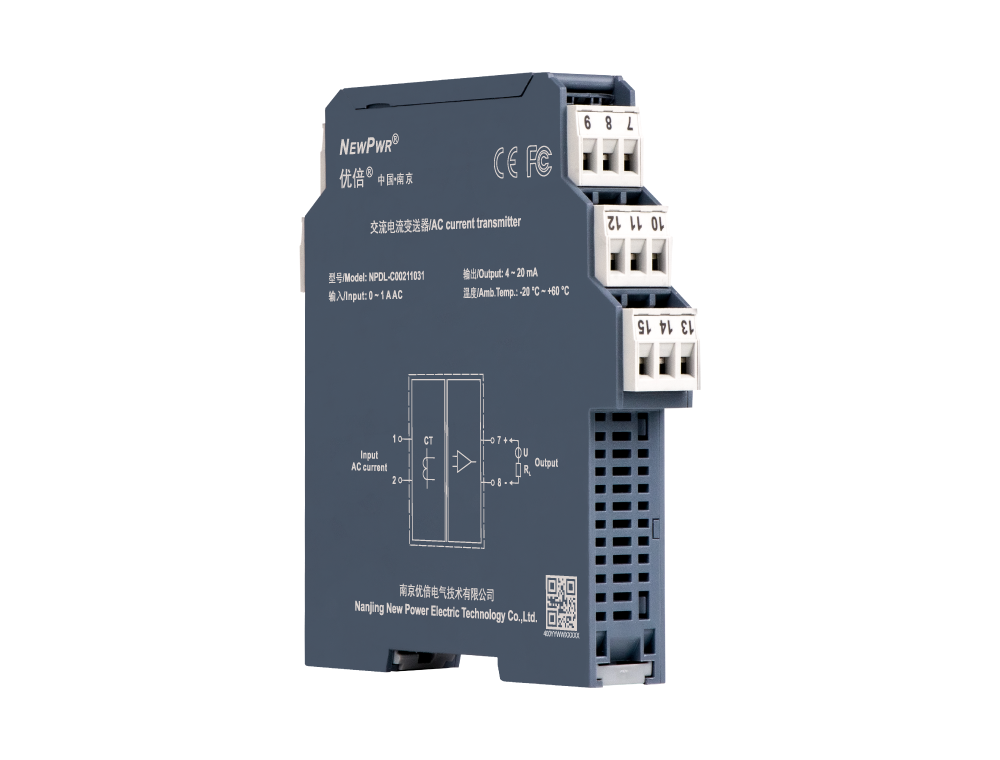

NPDL-C00211031

交流電流變送器，輸入交流電流信號，經隔離轉換為4~20mA電流信號輸出(其他輸出信號類型產品，具體型號見型譜)，該產品無需獨立供電，輸入和輸出之間隔離。

變送信號類型

輸入

輸出（具體型號見型譜）

供電

分享
NPDL-C00211031
電源
供電電源 12 ~ 30 V DC回路供電
輸入
輸入信號 0 ~ 1 A AC
頻率響應 40 Hz ~ 400 Hz
過載能力 2倍標稱輸入值
輸出
輸出信號 4 ~ 20 mA
允許負載 RL ≤ [(U-12)/0.02]Ω ; U為回路供電電壓
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
轉換精度 0.2 %F.S. ( 0 ~ 120% )
溫度漂移 50ppm/℃
基本參數
響應時間 ＜ 330 ms
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 1500V AC （輸入/輸出之間）
絕緣電阻 ≥ 100MΩ （輸入/輸出之間）
工作環境
工作溫度 -20℃～+60℃
儲存溫度 -40℃～+80℃
機械特性
連接方式 螺釘連接
規格尺寸 寬17.8 mm×高110mm×深117mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 CE, FCC
