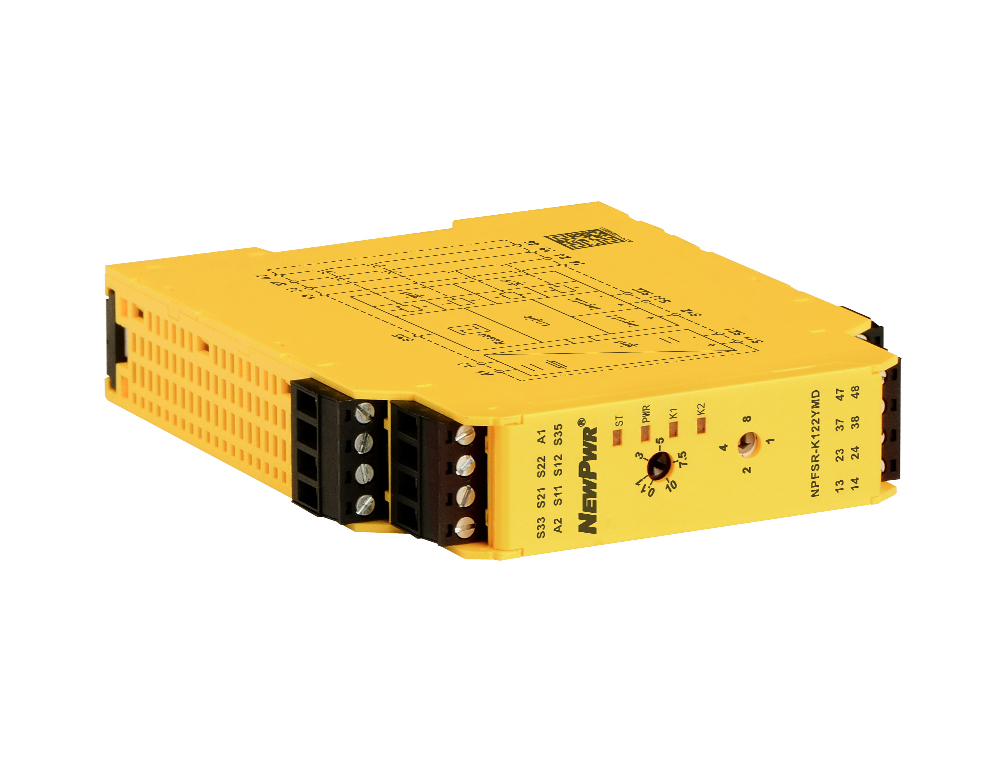

NPFSR-K122YMD

K系列急停按鈕、安全門安全繼電器的輸入都為常閉觸點信號，常用于緊急制動或?qū)M(jìn)入危險區域的人員的保護，廣泛應用于機械、食品、過程控制等行業。主要特征：1oo2結構；具有通道間交叉短路診斷功能；支持帶監控的手動復位；元件發生單一故障時，仍能保持安全功能；在每一個接通-關閉周期內，安全繼電器可以自動檢測出是否正確地開啟和閉合。

輸入設備

輸出觸點數量

供電

復位方式

分享
NPFSR-K122YMD

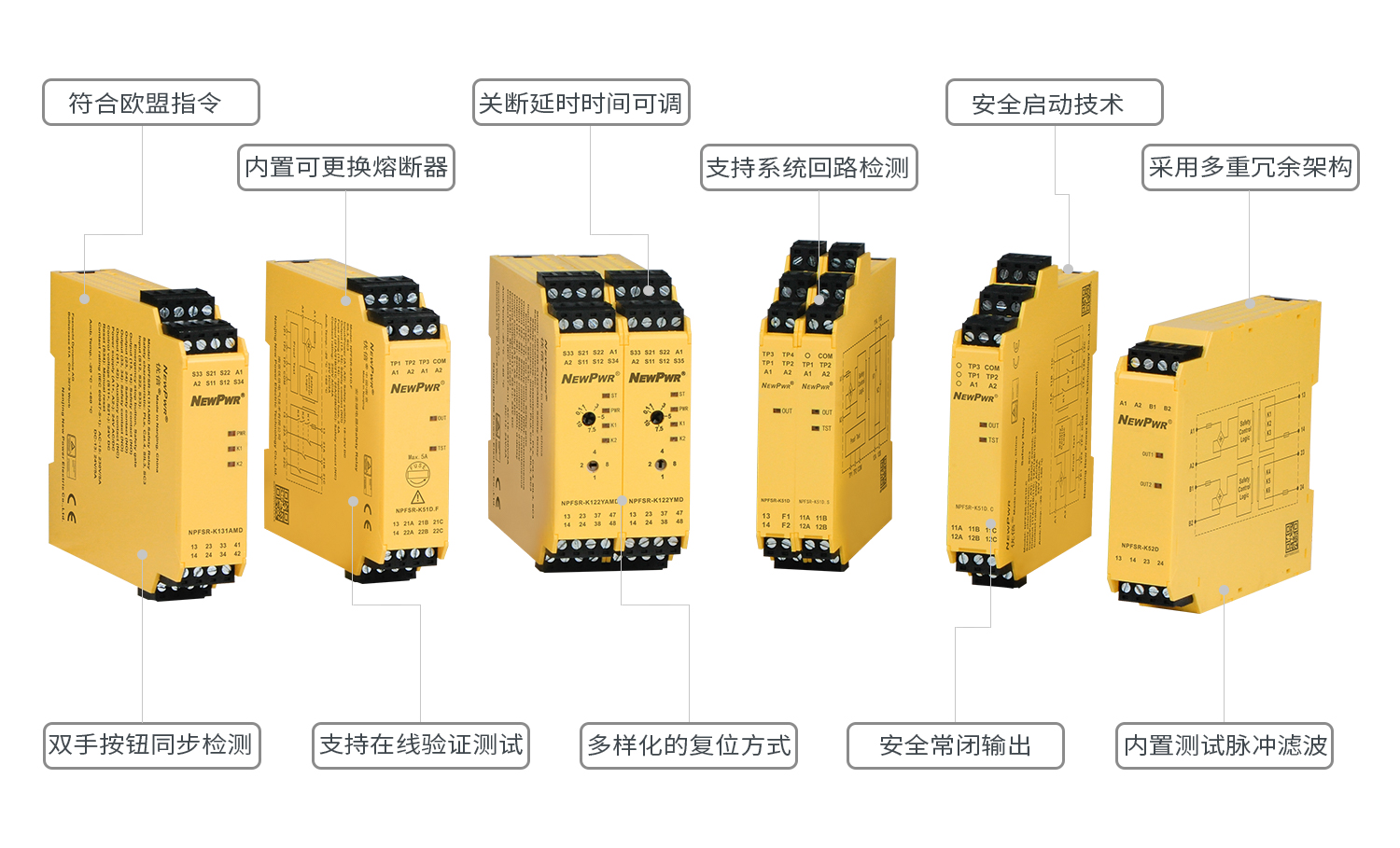

【核心技術】

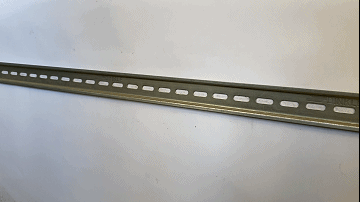

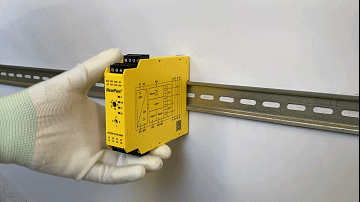

【安裝與拆卸】






安裝                                                                      拆卸




技術參數
每小時危險失效概率 1.77E-10 1/h，符合ISO 62061(對于瞬時觸點：13/14，23/24)； 1.85E-10 1/h，符合ISO 62061(對于延時觸點：37/38，47/48)
電源
額定電壓 24V DC
電壓容差 0.85 ~ 1.1
輸入
輸入電流 ≤ 50mA/24V DC
導線電阻 ≤ 15Ω
輸入設備 急停按鈕、安全門
輸出
觸點數量 2NO(瞬時)+2NO(延時)
觸點類型 強制導向型
觸點材料 AgSnO2
觸點容量 AC-15: 3A/230V, DC-13: 3A/24V
觸點熔絲保護 10A gL/gG(NO)
基本參數
延時時間Tset 0.1s ~ 80s(默認10s)
延時精度 ±15%
吸合時間 ≤ 150ms
釋放時間 急停操作: ≤ 30ms, 電源失效: ≤ 100ms
恢復時間 急停操作: ≤ 30ms+Tset, 電源失效: ≤ 100ms
電源短時中斷 20ms
整機功耗 ≤ 3.8W/24V DC
EMC特性
電磁兼容 符合IEC 60947, IEC 61326-3-1,IEC 61000-6-2, IEC 61000-6-4
額定絕緣電壓 250V AC
額定沖擊耐受電壓 6000V(1.2/50us)
絕緣強度 1500V AC, 1 min
電氣間隙和爬電距離 符合IEC 60947-1
工作環境
振動 10Hz ~ 55Hz, 0.35mm
過壓等級 III
污染等級 2
防護等級 IP20
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
機械特性
連接方式 螺釘連接
規格尺寸 寬23 mm×高100 mm×深115mm
安裝方式 DIN35 mm導軌安裝

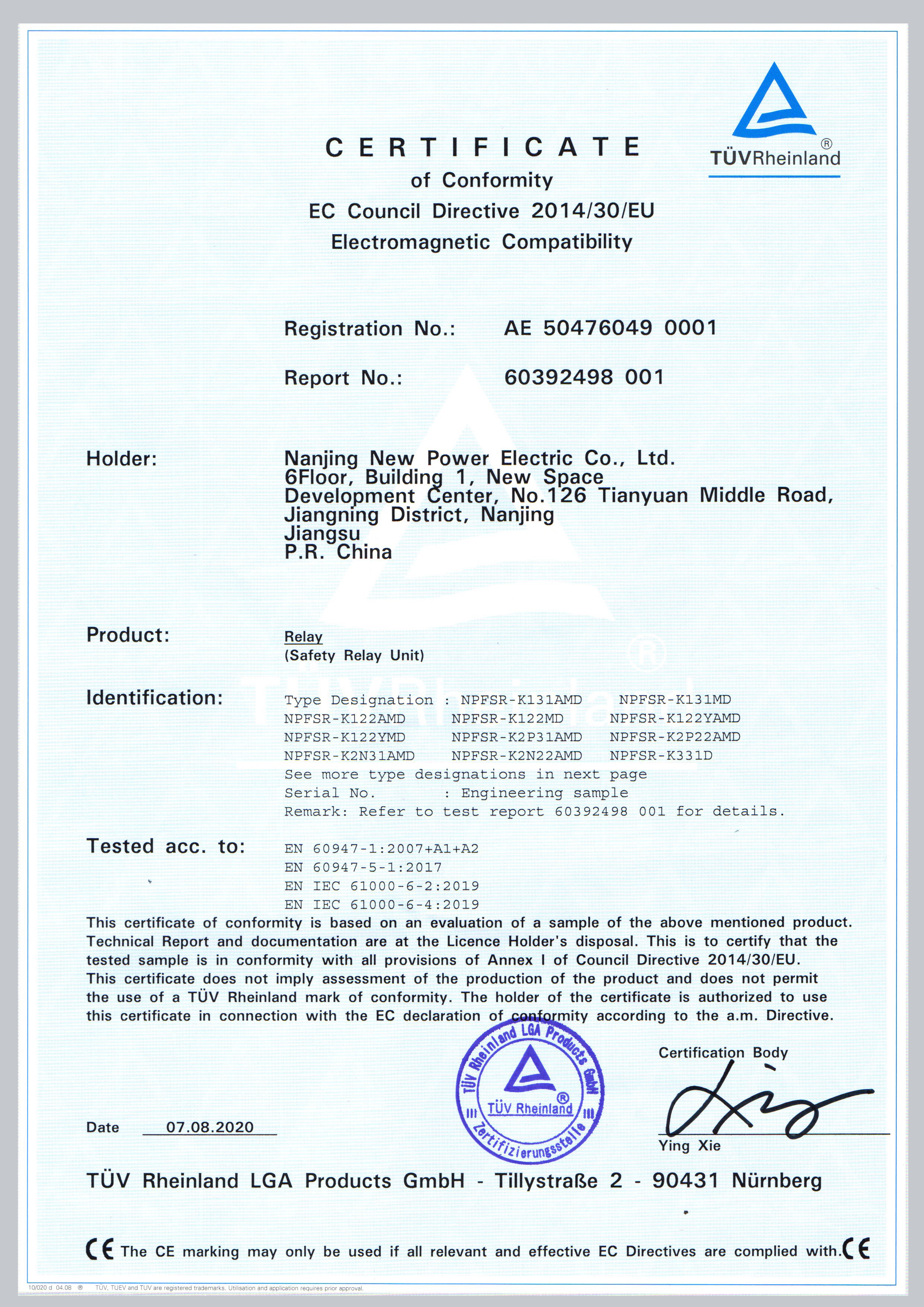

認證信息
產品認證 SIL, CE
性能等級 PLe，符合ISO 13849(對于瞬時觸點：13/14，23/24)； PLd，符合ISO 13849(對于延時觸點：37/38，47/48)
安全類別 Cat.4，符合ISO 13849(對于瞬時觸點：13/14，23/24)； Cat.3，符合ISO 13849(對于延時觸點：37/38，47/48)
任務時間 20年，符合ISO 13849
平均診斷覆蓋率 99%，符合ISO 13849(對于瞬時觸點：13/14，23/24)； 90%，符合ISO 13849(對于延時觸點：37/38，47/48)
平均危險失效時間 164年，符合ISO 13849(對于瞬時觸點：13/14，23/24)；161年，符合ISO 13849(對于延時觸點：37/38，47/48)
共因失效 68，符合ISO 13849
安全完整性等級 SIL3，符合IEC 61508
聲明安全完整性等級 SIL CL3，符合IEC 62061
硬件故障裕度 1，符合IEC 62061
安全失效分?jǐn)?shù) ≥ 99%，符合IEC 62061
要求時危險失效概率 1.53E-5/PTI=20年，符合ISO 62061(對于瞬時觸點：13/14，23/24)；1.59E-5/PTI=20年，符合ISO 62061(對于延時觸點：37/38，47/48)
停止類別 0，符合IEC 60204(對于瞬時觸點：13/14，23/24)；1，符合IEC 60204(對于延時觸點：37/38，47/48)
