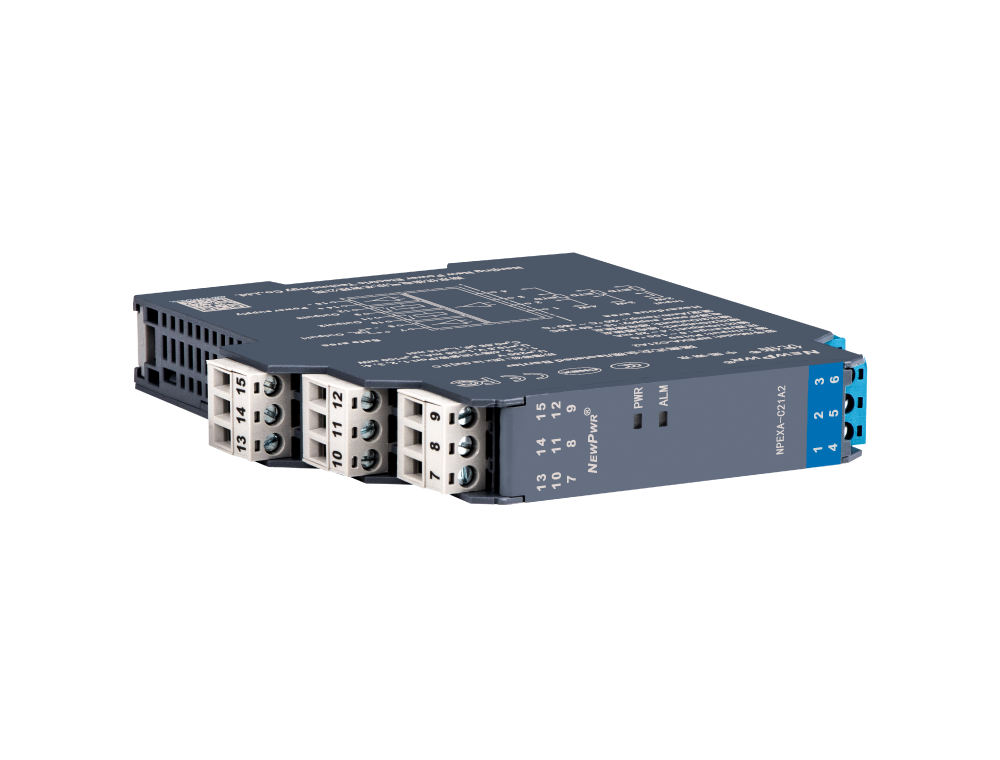

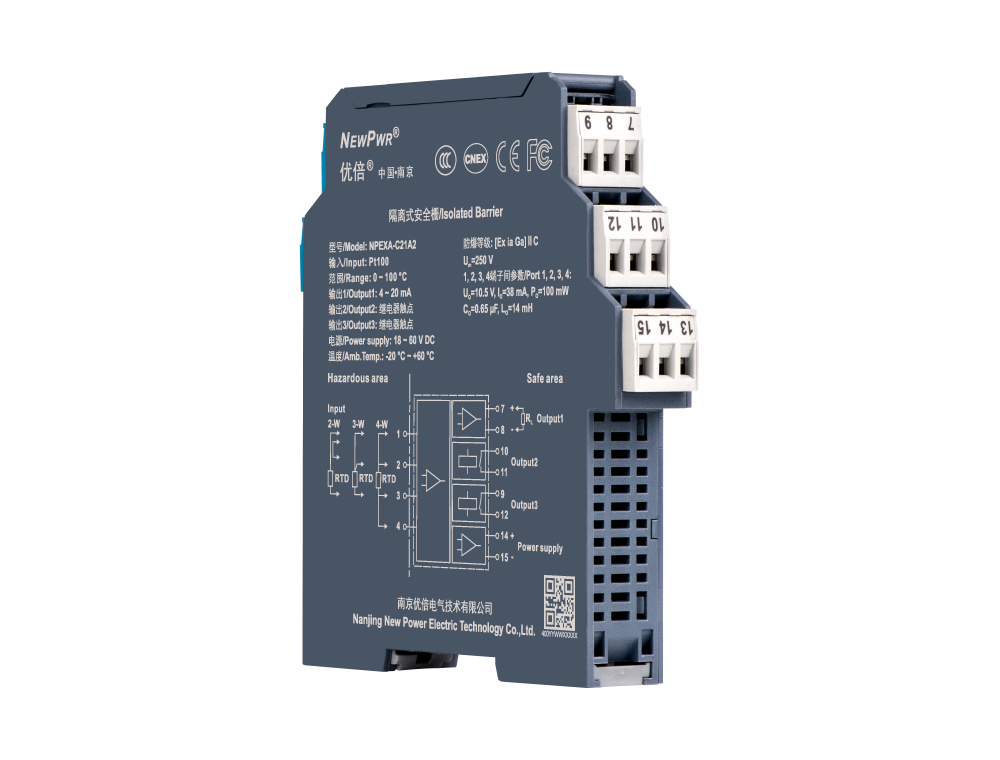

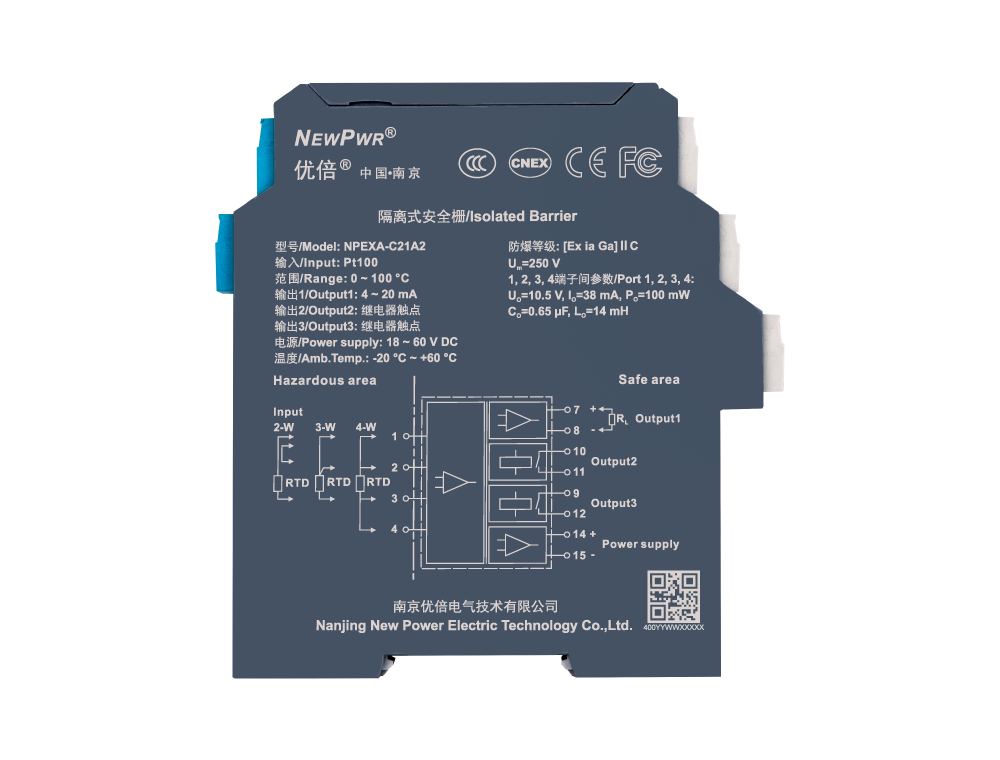

NPEXA-C21A2

熱電阻輸入安全柵，將危險區的熱電阻信號，經隔離轉換為4~20mA電流信號輸出到安全區(其他輸出信號類型產品，具體型號見型譜)。該產品需要獨立供電，輸入、輸出和電源三端隔離，具有在線故障自診斷功能，同時具有2路報警設定功能?？梢酝ㄟ^(guò)PC端或手持編程器對電偶類型、溫度量程、報警方式與報警值等進行組態設置。

輸入

熱電阻RTD

輸出（具體型號見型譜）

4～20 mA 繼電器報警

通道

一入三出

供電

24 V DC端子供電

電源

供電電源	18 ~ 60 V DC

輸入

輸入信號	Pt100、Cu100、Cu50、BA1、BA2等熱電阻
引線電阻	≤ 20 Ω/線

輸出

輸出信號	輸出1：4 ~ 20 mA；輸出2、輸出3：繼電器觸點（報警值、回差、延時可設）
允許負載	RL ≤ 550 Ω
觸點容量	250 V AC/2 A或30 V DC/2 A

傳輸特性

轉換精度	信號類型	測量范圍	量程范圍/轉換精度
	Pt100	-200 ℃ ~ +850 ℃	＜100 ℃，±0.1 ℃	≥100 ℃，±0.1 %F.S.
	Cu50	-50 ℃ ~ +150 ℃	＜100 ℃，±0.1 ℃	≥100 ℃，±0.1 %F.S.
	Cu100	-50 ℃ ~ +150 ℃	＜100 ℃，±0.1 ℃	≥100 ℃，±0.1 %F.S.
溫度漂移	30 ppm/℃

基本參數

響應時間	≤ 1 s
工作功耗	1.5 W

EMC特性

電磁兼容	IEC 61326-3-1
介電強度	≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
絕緣電阻	≥ 100 MΩ (輸入/輸出/電源)

工作環境

工作溫度	-20 ℃ ~ +60 ℃
儲存溫度	-40 ℃ ~ +80 ℃
應用場所	安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備

狀態描述

輸出狀態

在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態，在滿量程范圍內輸出均跟隨輸入信號變化 (斷線除外，斷線輸出0 V/mA)，但最大不超出輸出量程上限的110% (如0 ~ 20 mA輸出時，最小輸出可為0 mA，最大不超過22 mA)

機械特性

連接方式	螺釘連接
規格尺寸	寬17.8 mm×高110 mm×深117 mm
安裝方式	DIN35 mm導軌安裝

認證信息

產品認證	CNEX, CE, FCC, CCC
防爆等級	[Ex ia Ga]ⅡC
最高電壓（Um）	250 V
Uo	10.5 V (1、2、3、4端子間)
Io	38 mA (1、2、3、4端子間)
Po	100 mW (1、2、3、4端子間)
Co	0.65 μF (1、2、3、4端子間)
Lo	14 mH (1、2、3、4端子間)

符合EN 60715，2根導電軌道插入35mm的DIN導軌中；為所有安裝在供電導軌上的C/K系列儀表提供直流供電；標準長度0.3m，0.35m，0.4m，0.7m；減少布線和維護

連接導軌BUS基座，外部供電通過基座的接線端子引入。如果選擇了冗余電源模塊，此端子可不用選擇。

保護外露的總線，根據需要可以拆分組合。

用于位置固定，標配2個一組

材質：金屬鐵，用于導軌承重加固，標配2片。
