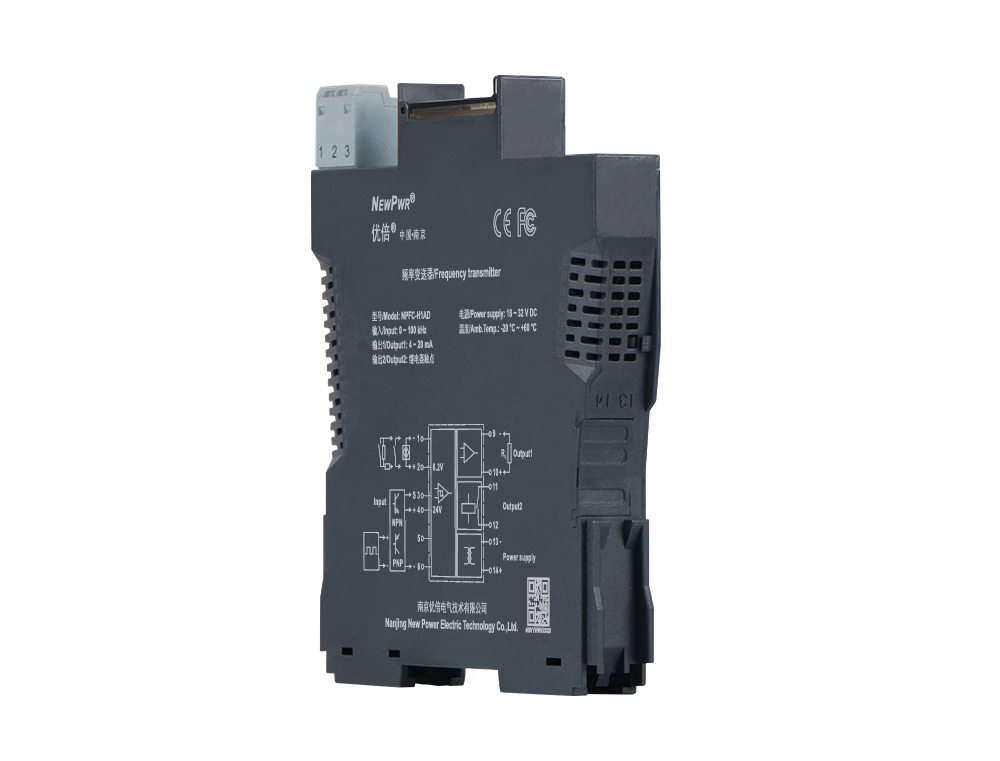

NPFC-H1AD

頻率變送器，輸入頻率信號、NAMUR型接近開關頻率信號、三線制晶體管頻率信號，經隔離轉換為4~20mA電流信號輸出(其他輸出信號類型產品，具體型號見型譜)。它同時具有1路報警設定功能，用戶可組態報警方式與報警值。該產品輸入、輸出和電源三端隔離，具有在線故障自診斷功能，可以通過PC端或手持編程器對頻率脈沖信號的測量量程以及信號故障時輸出模式進行組態。
分享
NPFC-H1AD

【核心技術】


【安裝與拆卸】





隔離器安裝                                                        隔離器拆卸

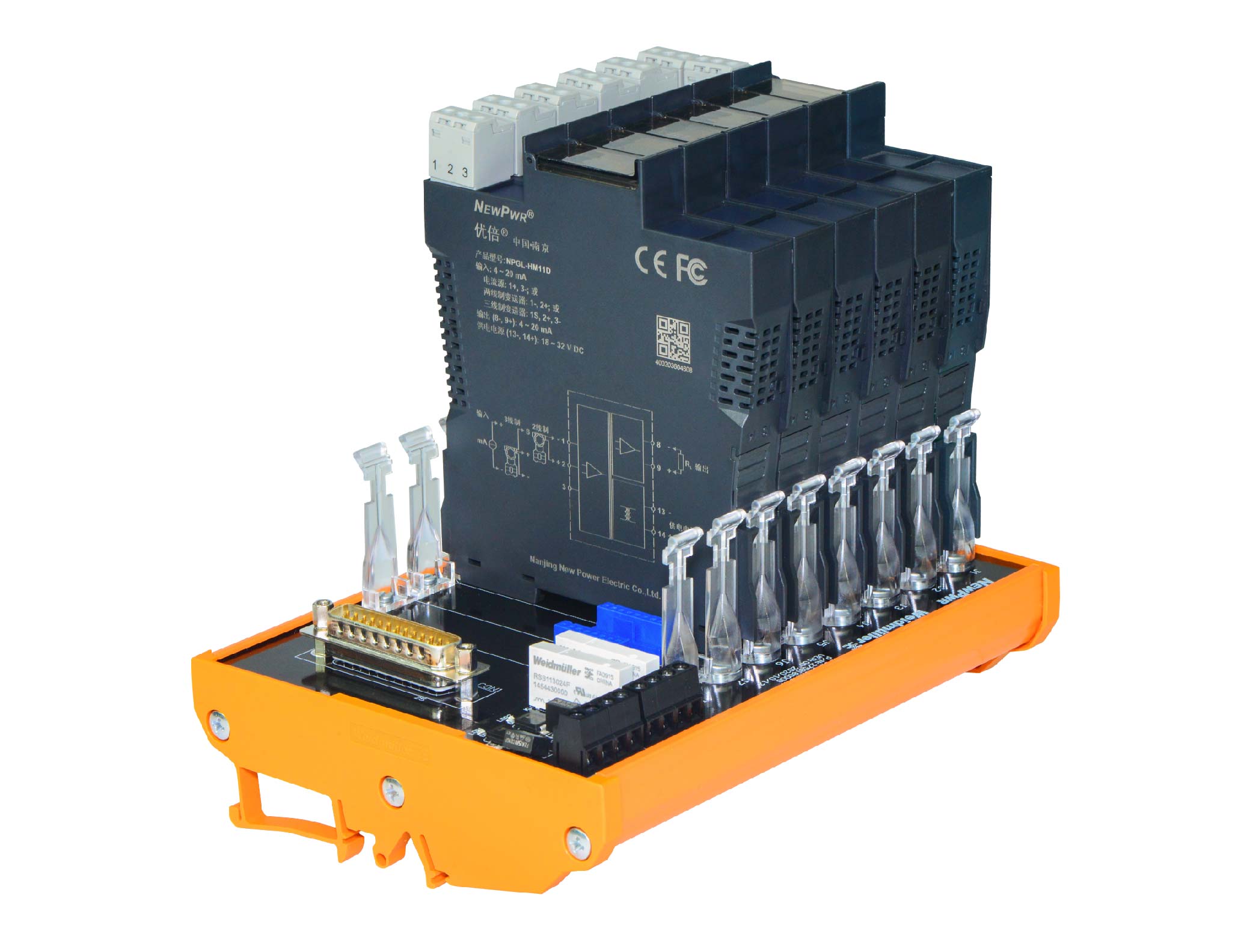

底板安裝                                                          底板拆卸



電源
供電電源 18 ~ 32 V DC
輸入
輸入信號 頻率信號輸入，最高允許輸入電壓：30V，最小輸入電平：2 V，頻率范圍：0.1 Hz ~ 100 kHz；三線制PNP或NPN輸入，傳感器配電：12 V或24 V，電流：≤ 20 mA，頻率范圍：0.1 Hz ~ 10 kHz；干接點或NAMUR開關輸入，配電電壓：約8.2 V，短路電流：約8 mA，頻率范圍：0.1 Hz ~ 10 kHz
輸出
輸出信號 輸出1：4 ~ 20 mA；輸出2：繼電器觸點
允許負載 輸出1：RL ≤ 500 Ω ; 輸出2：0.5 A/35 V DC
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
傳輸精度 ± 0.1 %F.S.
溫度漂移 ≤ 0.01%F.S./℃
基本參數
響應時間 ≤ 500 ms
上電延時 0 ~ 9999 s (當輸出繼電器被設定為帶欠速報警功能模式時，儀表上電后在啟動延時時間內輸出繼電器不會因輸入信號欠速而產生報警輸出信號。輸入故障響應時間：0 ~ 9999 s)
工作功耗 1.8 W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 1500 V AC (輸入/輸出之間) ；≥ 500 V AC (電源/輸出之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源之間)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
狀態描述
故障狀態 輸入斷線，LED閃爍；輸入超量程，LED長亮。輸入斷線或超量程時，輸出電流0 ~ 22 mA范圍可設置（默認跟隨輸入）
機械特性
連接方式 螺釘連接
規格尺寸 寬15.8 mm×高121.6 mm×深104.8 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 CE, FCC
