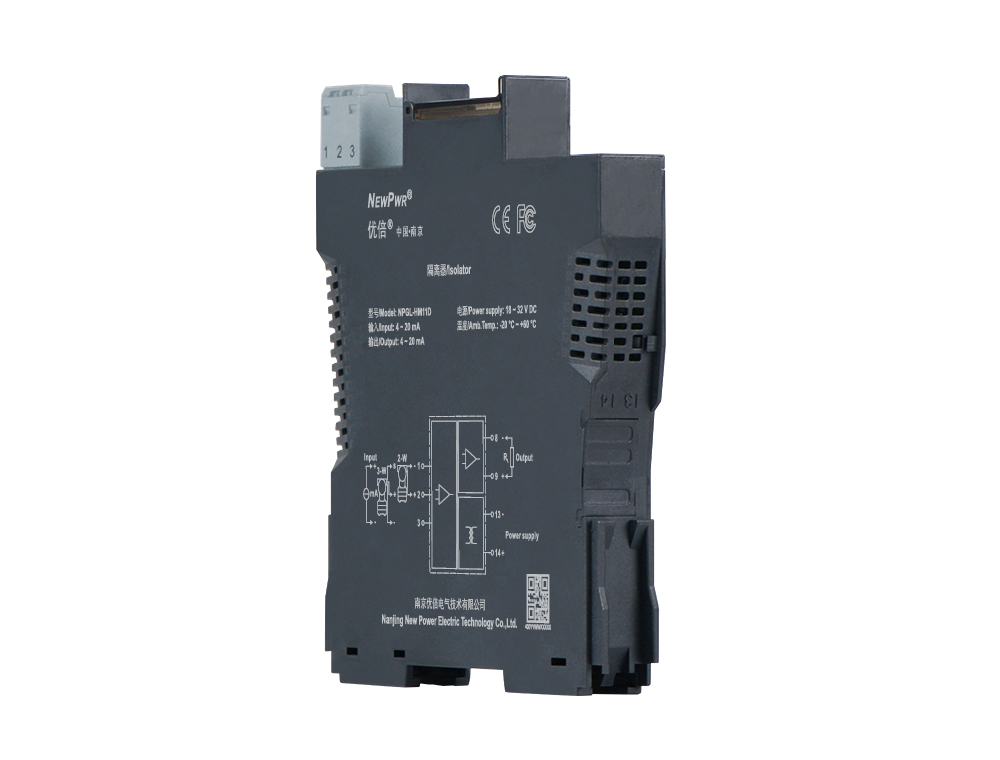

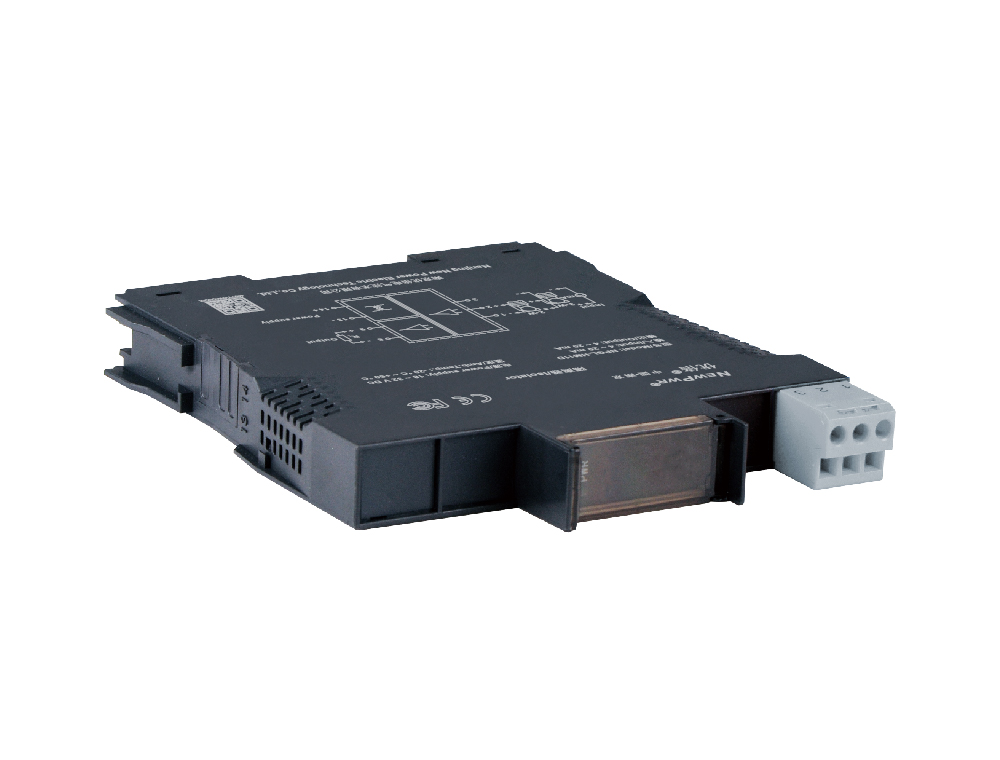

NPGL-HM11D

通用型隔離器，輸入2線制、3線制變送器或電流源信號，經隔離轉換為4~20mA電流信號輸出(其他輸出信號類型產品，具體型號見型譜)，同時支持HART數字信號雙向傳輸。該產品輸入、輸出和電源三端隔離。

輸入

輸出（具體型號見型譜）

通道

供電

HART

分享
NPGL-HM11D

【核心技術】


【安裝與拆卸】





隔離器安裝                                                        隔離器拆卸

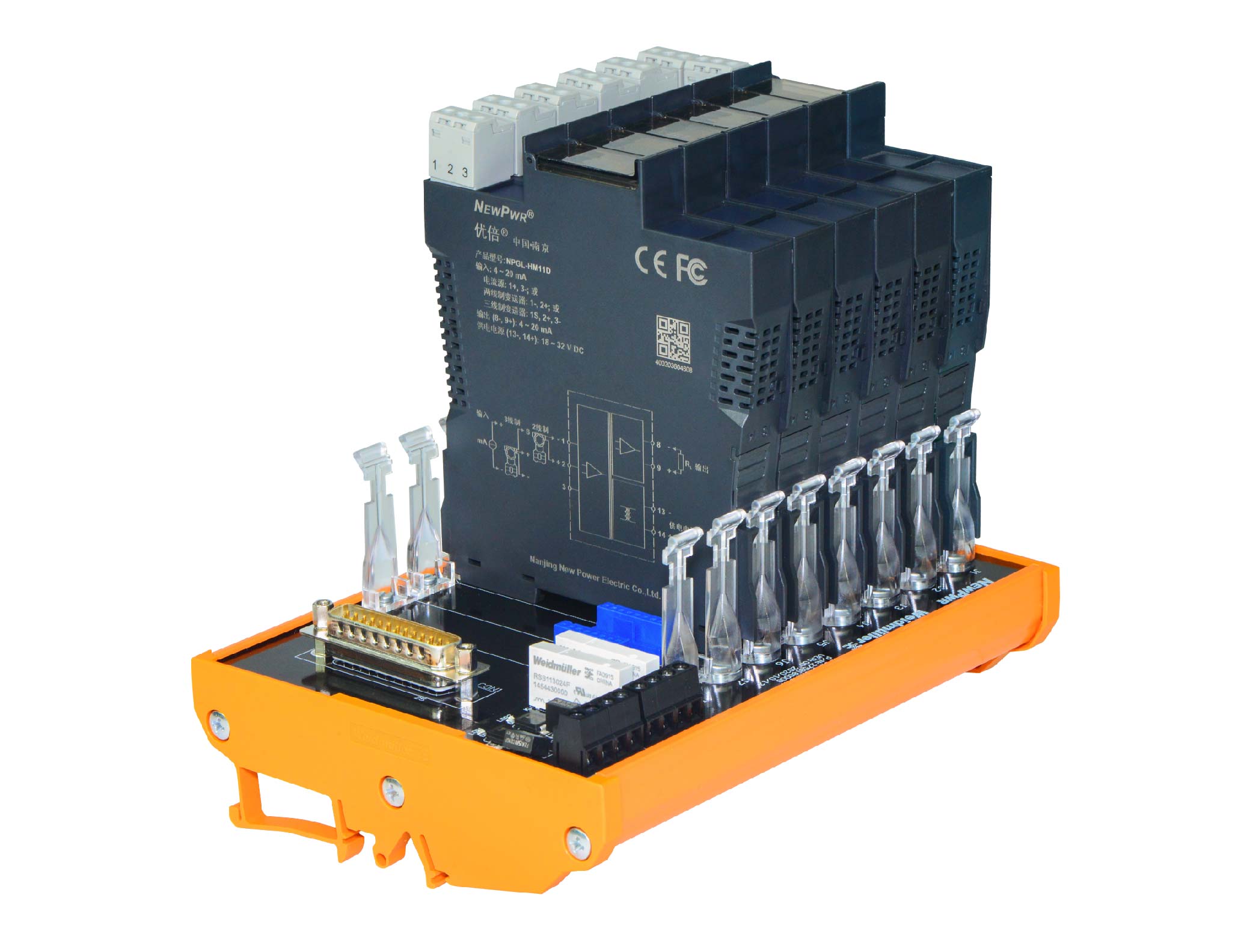

底板安裝                                                          底板拆卸


電源
供電電源 18 ~ 32 V DC
輸入
輸入信號 4 ~ 20 mA，HART數字信號
輸入阻抗 約50 Ω
配電電壓 開路電壓≤ 26 V，20 mA時輸出電壓≥ 15.5 V
輸出
輸出信號 4 ~ 20 mA，HART數字信號
允許負載 RL ≤ 450 Ω
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
傳輸精度 ± 0.1 %F.S.
溫度漂移 0.005%F.S./℃
基本參數
響應時間 ≤ 2 ms
工作功耗 1.3 W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 1500 V AC (輸入/輸出之間) ；≥ 500 V AC (電源/輸出之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源之間)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
機械特性
連接方式 螺釘連接
規格尺寸 寬15.8 mm×高121.6 mm×深104.8 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 CE, FCC
