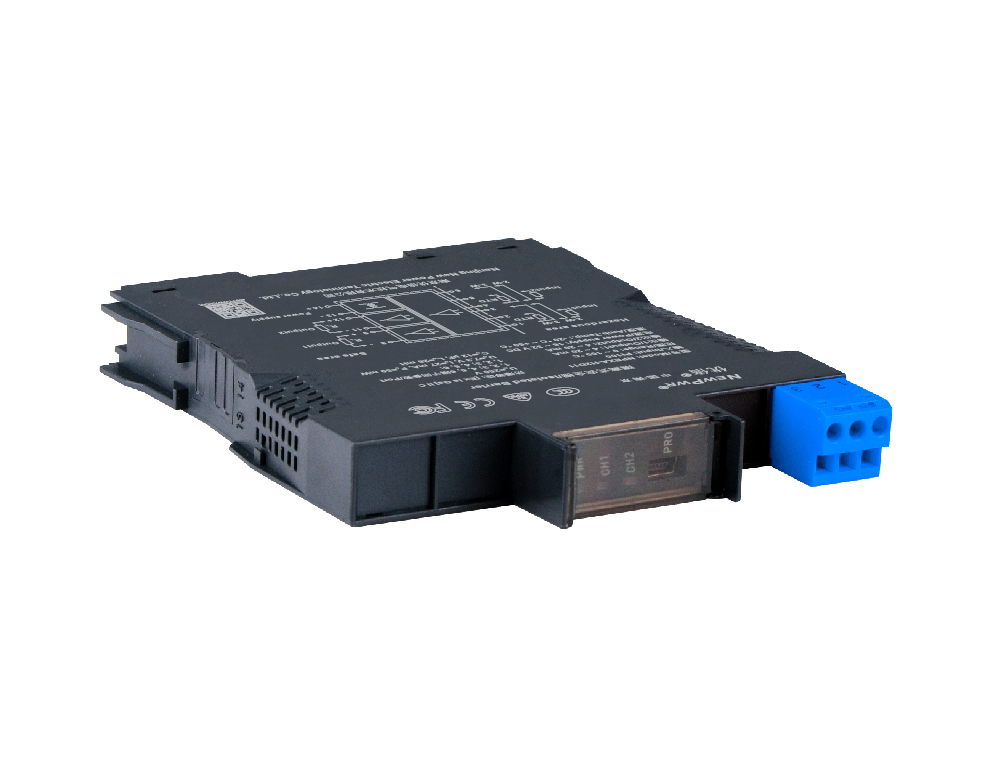

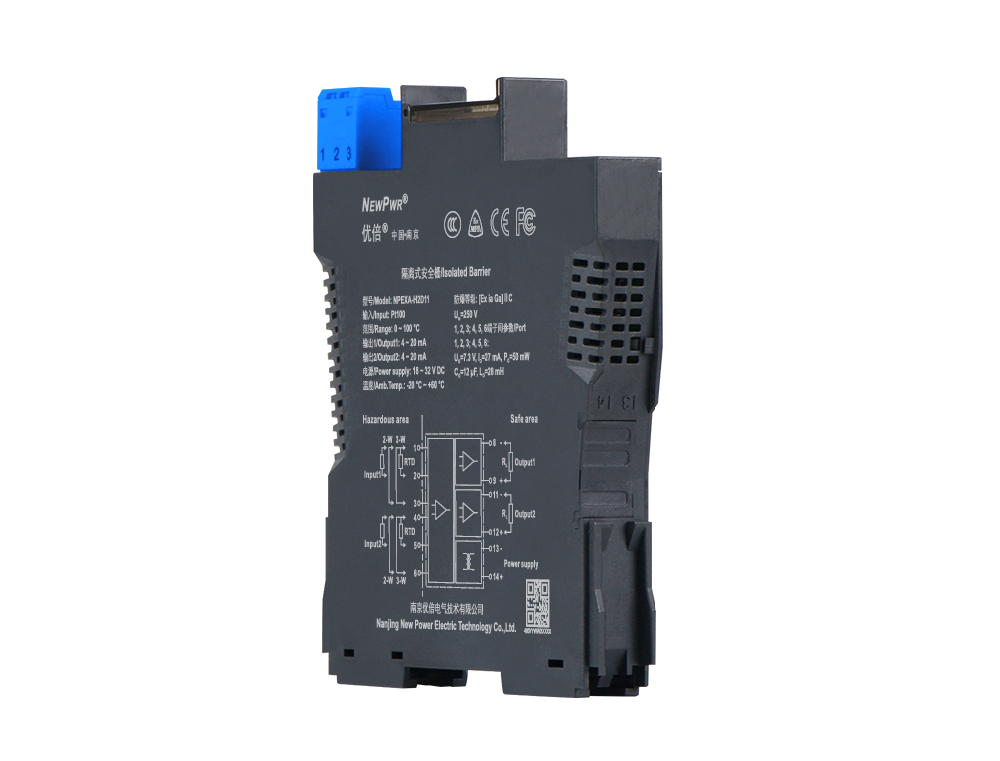

NPEXA-H2D11

熱電阻輸入安全柵，將危險區的熱電阻信號，經隔離轉換為4~20mA電流信號輸出到安全區(其他輸出信號類型產品，具體型號見型譜)。該產品輸入、輸出和電源三端隔離，具有在線故障自診斷功能，可以通過PC端或手持編程器對電阻類型、溫度量程等進行組態設置。

輸入

輸出（具體型號見型譜）

通道

供電

分享
NPEXA-H2D11

【核心技術】


【安裝與拆卸】





安全柵安裝                                                        安全柵拆卸

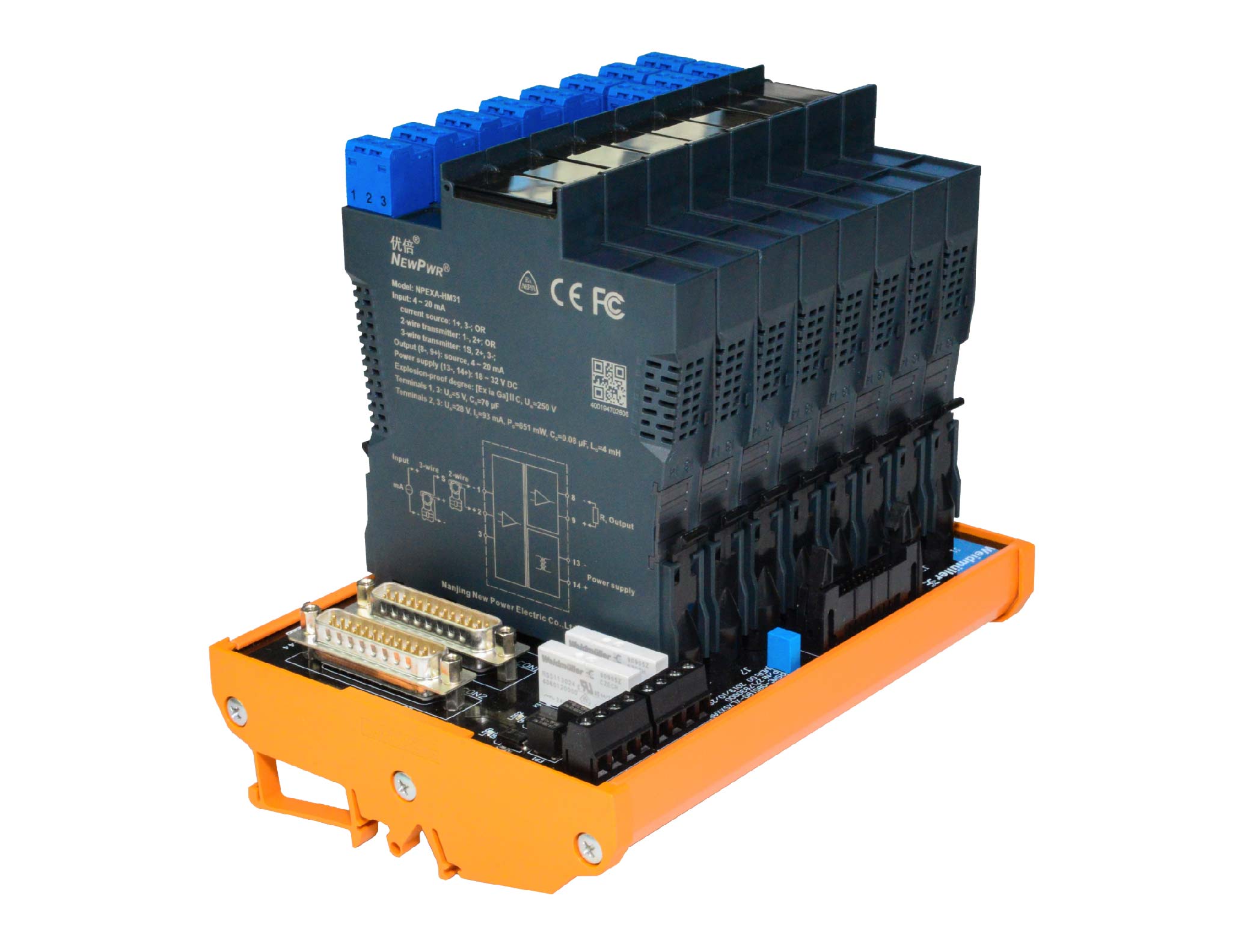

底板安裝                                                          底板拆卸


輸入
輸入信號 熱電阻
引線電阻 ≤ 20 Ω/線
輸出
輸出信號 4 ~ 20 mA
允許負載 RL ≤ 500 Ω
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
Pt100(α=0.00385) -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50, Cu100 (α=0.00428) -180 ℃ ~ +200 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50, Cu100 (α=0.00428) -180 ℃ ~ +200 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50, Cu100 (α=0.00426) -50 ℃ ~ +200 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
溫度漂移 0.01%F.S./℃
基本參數
響應時間 ≤ 1 s
工作功耗 1.5 W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 2500 V AC (本安側與非本安側)；≥ 500 V AC (電源與非本安側)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
應用場所 安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備
狀態描述
輸出狀態 默認跟隨模式，可以配置為4mA~20mA NE43模式或固定輸出模式。
機械特性
連接方式 螺釘連接
規格尺寸 寬15.8 mm×高121.6 mm×深104.8 mm
安裝方式 DIN35 mm導軌安裝
認證信息
供電電源 18 ~ 32 V DC
產品認證 NEPSI, CE, FCC, CCC
防爆等級 [Ex ia Ga]ⅡC
最高電壓（Um） 250 V
Uo 7.3 V (1、2、3端子間; 4、5、6端子間)
Io 27 mA (1、2、3端子間; 4、5、6端子間)
Po 50 mW (1、2、3端子間; 4、5、6端子間)
Co 12 μF (1、2、3端子間; 4、5、6端子間)
Lo 28 mH (1、2、3端子間; 4、5、6端子間)
