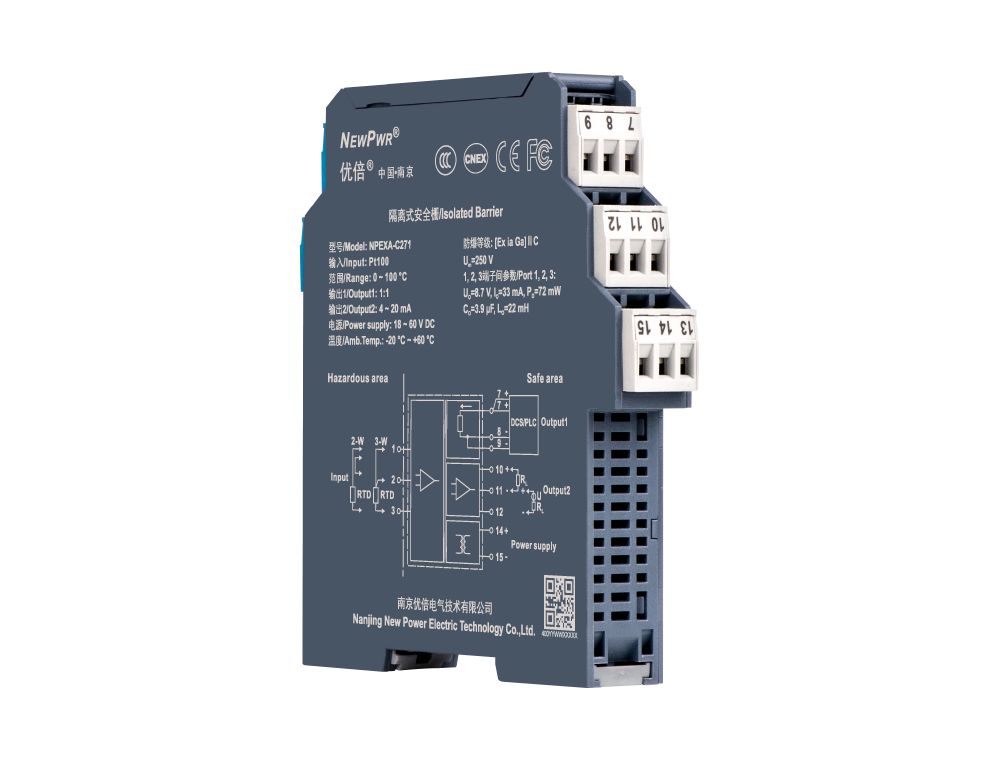

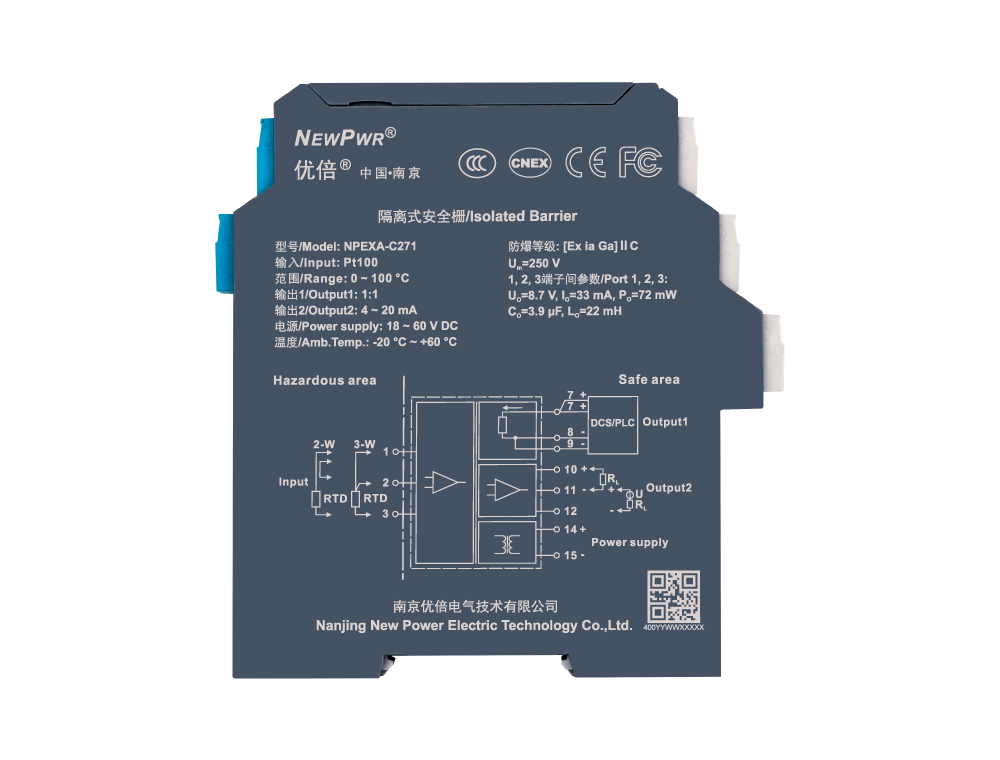

NPEXA-C271

熱電阻輸入安全柵，將危險區的熱電阻信號，經隔離輸出1：1電阻信號和1路4~20mA電流信號到安全區(其他輸出信號類型產品，具體型號見型譜)。該產品需要獨立供電，輸入、輸出和電源三端隔離，具有在線故障自診斷功能，可以通過PC端或手持編程器對電阻類型、溫度量程等進行組態設置。

輸入

輸出（具體型號見型譜）

通道

供電

分享
NPEXA-C271

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸




電源
供電電源 18 ~ 60 V DC
輸入
輸入信號 Pt100、Cu100、Cu50、BA1、BA2等熱電阻
引線電阻 ≤ 20 Ω/線
輸出
輸出信號 輸出1：1 : 1 Ω；輸出2：4 ~ 20 mA
激勵電流 0.1 ~ 10 mA
允許負載 輸出2：RL ≤ 550 Ω
傳輸特性
轉換精度 信號類型 測量范圍 量程范圍/轉換精度
傳輸精度 輸出1：激勵電流0.5 ~ 10 mA，精度±0.1 %F.S或＜ 0.2 Ω (取最大值)；電阻傳輸精度隨激勵電流減小而下降； 輸出2：＜300 ℃，±0.1 ℃；≥100 ℃，±0.1 %F.S.
溫度漂移 30 ppm/℃
基本參數
響應時間 ≤ 500 ms
工作功耗 1 W
介電強度 ≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
EMC特性
電磁兼容 IEC 61326-3-1
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源)
工作環境
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
應用場所 安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備
狀態描述
輸出狀態 在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態 (斷線除外，斷線輸出1約16 Ω，斷線輸出2為0 V/mA)，在滿量程范圍內輸出均跟隨輸入信號變化，輸出1最大不超出輸出上限430 Ω，輸出2最大不超出輸出量程上限的110% (如輸出2為0 ~ 20 mA輸出時，最小輸出可為0 mA，最大不超過22 mA)
機械特性
連接方式 螺釘連接
規格尺寸 寬17.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 CNEX, CE, FCC, CCC
防爆等級 [Ex ia Ga]ⅡC
最高電壓（Um） 250 V
Uo 8.7 V (1、2、3端子間)
Io 33 mA (1、2、3端子間)
Po 72 mW (1、2、3端子間)
Co 3.9 μF (1、2、3端子間)
Lo 22 mH (1、2、3端子間)
