以夢為馬 不負韶華
防爆產品在工業安全領域中,各大廠家如臨“高考”突圍一般:千軍萬馬過獨木橋,想在激烈開放的競爭環境中脫穎而出,中外廠家都必須在產品技術、售后服務、制造能力等各個環節各個擊破。好的品牌和產品自帶光環,同樣也會給客戶安全感倍增并懷以厚望。
本期研發者筆記講述在防爆儀表這場“高考”中,優倍隔離式安全柵如何運用戰術突圍。
突圍戰術一:專注本安技術
在石油、化工、冶金、制藥、天然氣、軍工等自動化控制系統中,有發生爆炸性危險的可能。確保人員安全、生產設備完好成為首要任務。防爆技術作為工業測量與控制系統中最常用的防爆安全技術,主要有:隔爆型、本安型、增安型等。在防爆(本質安全)系統中,主要由現場本質安全型儀表、本安電纜和本質安全型關聯設備組成。
本安專屬色“藍色”,現場本質安全型儀表典型有:本安型壓力變送器、閥門定位器、電氣轉換器等,關聯設備包括:齊納式安全柵、隔離式安全柵。
而隔離式安全柵,采用電源、輸入、輸出三端隔離的電路設計,不僅擺脫齊納式安全柵的缺陷,而且增強端口EMC電路設計、信號處理單元優化升級,增強系統回路信號傳輸?shù)目煽啃耘c穩定性。
突圍戰術二:核心器件自主研發
除電路設計之外,優倍投入關鍵器件研發,掌握產品核心競爭力。相繼自主研發AC250V超小型保險絲取得UL認證、平板式變壓器、穩壓管等。

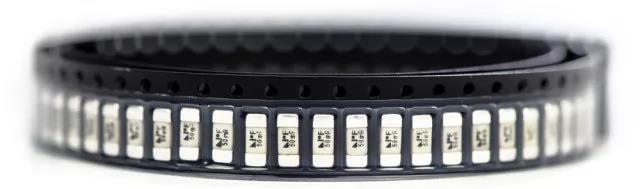

高性能本安防爆保險絲已取得UL認證
突圍戰術三:深化產品升級

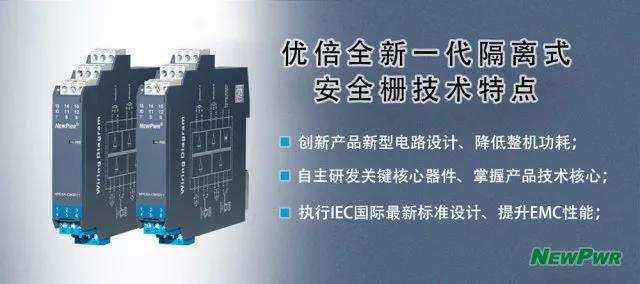

優倍創新之作,全新通訊型隔離式安全柵在5月面世,在產品功能基礎之上進行升級優化。新亮點功能如下:

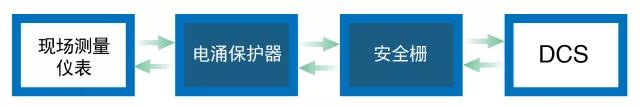

1、增加產品自身的端口抗浪涌沖擊能力;
2、首用多功能旋碼開關切換配電;
3、寬范圍電源輸入電壓;
4、升級電路設計,增強通訊端口驅動能力等;
突圍戰術四:執行最新標準規范
以國際標準(IEC)、國家標準(GB)為指導
防爆標準(國際):IEC 60079-0:2007、 IEC 60079-11:2006
防爆標準(國內):GB 3836.1-2010、GB 3836.4-2010 (優倍參與編制)、 GB 3836.20-2010
功能安全標準(國際):IEC 61508-2010,產品滿足SIL2、SIL3
測量、控制和實驗室用電氣設備+電磁兼容性要求(國際):IEC 61326-3-1:2017(最新)
產品標準(國內):GB/T 28471.1-2012、 GB/T 28471.2-2012(優倍主持編制)
研發者后記
防爆(本質安全)技術:從限制能量入手,可靠地將電路中的電壓和電流限制在一個允許的范圍內,以保證在電氣設備在正常工作或發生短接和元器件損壞等故障情況下,所產生的電火花和熱效應不致于引起其周圍可能存在的危險氣體的爆炸。按照本質安全型儀表使用場合不同,可以分為Ex ia和Ex ib。目前在最危險區域場所0區,只能采用Ex ia等級的本安防爆技術。
齊納式安全柵、隔離式安全柵屬于“關聯設備”,其防爆標識為:[Ex ia Ga],其安裝在安全區(PLC、DCS)一側。其兩者具有顯著的特點——
齊納式安全柵采用快速熔斷器(FUSE)、限流電阻、限壓二極管對輸入到危險區的能量進行限制,保證傳輸?shù)轿kU區的能量是安全的。其自身缺陷明顯:
1、需可靠的接地;
2、來自危險區的現場儀表必須是隔離的;
3、對電源影響波動較大。以上故限制了其應用范圍。
隔離式安全柵由限能模塊、隔離模塊、信號處理模塊組成,其具有特點如下:
1、由于采用了三方隔離方式,因此無需系統接地線路,給設計及現場施工帶來極大方便。
2、對危險區的儀表要求大幅度降低,可以采用非隔離型并且現場無需采用隔離式的儀表也可以保證信號的可靠傳遞。
3、由于信號線路無需共地,使得檢測和控制回路信號的穩定性和抗干擾能力大大增強,從而提高了整個系統的可靠性。
4、無需吸收輸入能量,而輸出可以提高驅動能力,因此輸出更加穩定可靠。
