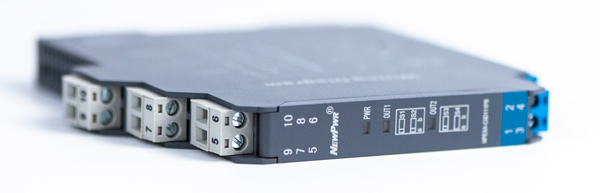

隔離式安全柵的作用、選購、使用與安裝

發布時間：2020-04-24 閱讀量：13009 分享

安全柵的重要作用


安全柵，是接在本質安全電路和非本質安全電路之間，將供給本質安全電路的電壓電流限制在一定安全范圍內的裝置。


安全柵在許多工業中都是一種不能缺少的安全設備。在工業生產工作環境中存在一些易燃材料，如原油和一些原油的衍生物，酒精，天然氣，粉末等，這些物品的泄漏或者是使用不正當都會造成爆炸環境，為了工廠和個人的安全，必須要確保工作環境不會引起爆炸，在這些保護的過程中安全柵起到了非常重要的作用。



安全柵是處于控制室和危險場所本安設備之間的，它主要是起到一個保護作用，化工企業中任何一種電器設備都有可能引起爆炸，各種摩擦產生的電火花，靜電，高溫等都是工業生產中不可避免的，所以安全柵就為工業生產提供了一種保護措施，安裝過程中必須有非?？煽康慕拥叵到y(tǒng)，要求來自危險區的現場儀表必須是隔離型的，否則與地面相接后信號無法正確傳送，影響系統的穩定性。


常見安全柵主要有齊納式安全柵和隔離式安全柵兩大類，這些安全柵都有自己的優點，并且都是工業生產中的幫手。隔離式安全柵有著突出的優點和更為廣泛用途，雖然其價格略高于齊納式安全柵，但從設計、施工安裝、調試及維護成本來考慮，其綜合成本可能反而低于齊納式安全柵。在要求較高的工程現場幾乎無一例外地采用了隔離式安全柵作為主要本安防爆儀表，隔離式安全柵已逐漸取代了齊納式安全柵，在安全防爆領域得到了日益廣泛的應用。


安全柵的選購指南


安全柵選型在安全柵的使用中比較關鍵，選擇正確的安全柵是保證系統防爆的基礎，安全柵選型要保證以下兩點：


第一、要保證系統的工作正常，需要根據系統的參數，確定安全柵的參數，齊納安全柵主要看工作電壓，最高工作電壓，端電阻等參數，隔離安全柵主要看可以達到的精度。當然，無論齊納安全柵還是隔離安全柵，要考慮的還后工作環境，如使用溫度，濕度，還有安裝方式是否便于現場 安裝等等。


第二、要根據需要防爆的區域，是0區，1區還是2區，來確定需要達到的防爆等級，最后可以確定 是用ia級的還是ib級的安全柵。


隔離式安全柵的優點


1、隔離式安全柵與齊納式安全柵相比，雖然價格要高一些，但是它許多優點和特點還是給用戶帶來許多方便，使越來越多用戶偏向的選擇隔離式安全柵。


2、使用隔離式安全柵，可以將危險區的現場回路信號和安全區回路信號有效隔離。這樣本安自控系統不需要本安接地系統，簡化了本安防爆系統應用時的施工。


3、使用隔離式安全柵，大大增強了檢測和控制回路的抗干擾能力，提高系統可靠性。


4、使用隔離式安全柵，允許現場儀表接地，允許現場儀表為非隔離型的。


5、隔離式安全柵有許多保護功能電路，意外損壞的可能性較小，允許現場儀表帶電檢修，這樣可縮短工程開車準備時間和減少停車時間。


6、隔離式安全柵有較強的信號處理能力。如開關量輸入狀態控制、mV、Pt100變?yōu)?～20mA等等。這樣給現場儀表和控制系統的應用提供了更大的方便、合理和有效。


7、當用戶同時應用DCS和ESD時，選用一進二出的安全柵，可以有效地將兩個系統隔離開來，避免系統之間互相影響。


8、回路供電隔離式安全柵既保持有源隔離式安全柵的優點，又有齊納式安全柵一樣的接線方便，不需要另外24V電源供電，特別適合配I/O卡直接供電的DCS系統。


安全柵的正確使用方法，應做到以下幾點：


1、隔離式安全柵應安裝在非危險場所。


2、隔離式安全柵通往現場(危險場所)的軟銅導線截面積必須大于0.5mm2。


3、連接導線的絕緣強度大于500V。


4、隔離式安全柵本安端(有藍色標記)和非本安端電路配線，不得接錯和混淆。本安導線宜選用藍 色作為本安標記。本安導線和非本安導線在匯線槽中應分開鋪設，采用各自保護套管。


5、隔離式安全柵與一次儀表組成本安安全防爆系統時，必須經國家指定的防爆檢驗機構檢驗認可。


6、對隔離式安全柵進行單獨通電調試時，必須注意隔離式安全柵的型號、電源極性、電壓等級及 隔離式安全柵外殼接線端上的標號。


7、嚴禁用兆歐表測試隔離安全柵端子之間的絕緣性。若要檢查系統線路絕緣性時，應先斷開全部隔離式安全柵接線，否則會引起內部器件損壞。


8、凡與隔離安全柵相連接的現場儀表，均應為有關防爆部門進行防爆試驗并取得防爆合格證的儀表。


9、如隔離式安全柵內部模塊損壞需要維修或更換時，原則上應由制造廠承擔。用戶自行維修時， 應按照有關的注意事項，具體方法請按照維修的章節進行。


10、取得防爆合格證的產品，不允許隨意更換影響防爆性能的元件或結構。


在安裝使用安全柵時的八條注意事項，必須遵守：


1、安全柵應安裝在安全場所，并環境條件能滿足《通用技術指標》中的“使用條件”的要求。


2、隔離式安全柵本安端（藍色標記）和非本安端電路的接線導線在匯線槽中應分開鋪設，各自采用獨立的保護套管。本安側的配線套管內不允許有其它電源線，包括其本安電路使用的電源線。


3、通往危險場所的導線應選用有藍色標記的本安導線，導線線的軟銅面積必須大于0.5mm2。


4、在對隔離式安全柵進行通電調試前，必須注意隔離式安全柵的型號、接線方法、線路極性等，是否符合設計及產品要求中的規定，否則可能對人身及設備造成傷害。


5、嚴禁直接用兆歐表測試隔離安全柵端子之間的絕緣強度。如要檢查系統的絕緣強度，應先斷開全部的接線，否則可能引起安全柵內部快速熔斷器熔斷。


6、在現場對安全柵進行編程前，必須先將所有接線斷開再接入編程器，然后通電編程，否則可能引起不良后果。


7、與隔離式安全柵相連的現場儀表，均應通過經國家認定的防爆檢驗部門的防爆試驗、并取得防爆合格證的儀表。


8、在設計、安裝、使用、維護隔離式安全柵時，應同時遵守本產品手冊中的說明及國家相關標準的規定。
