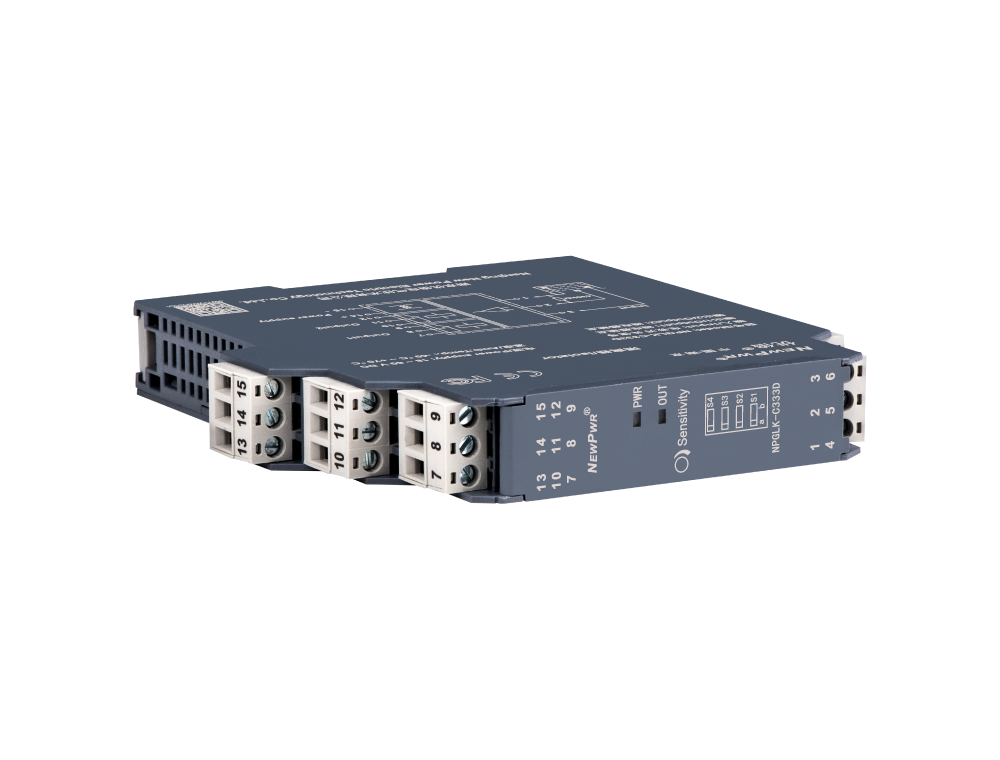

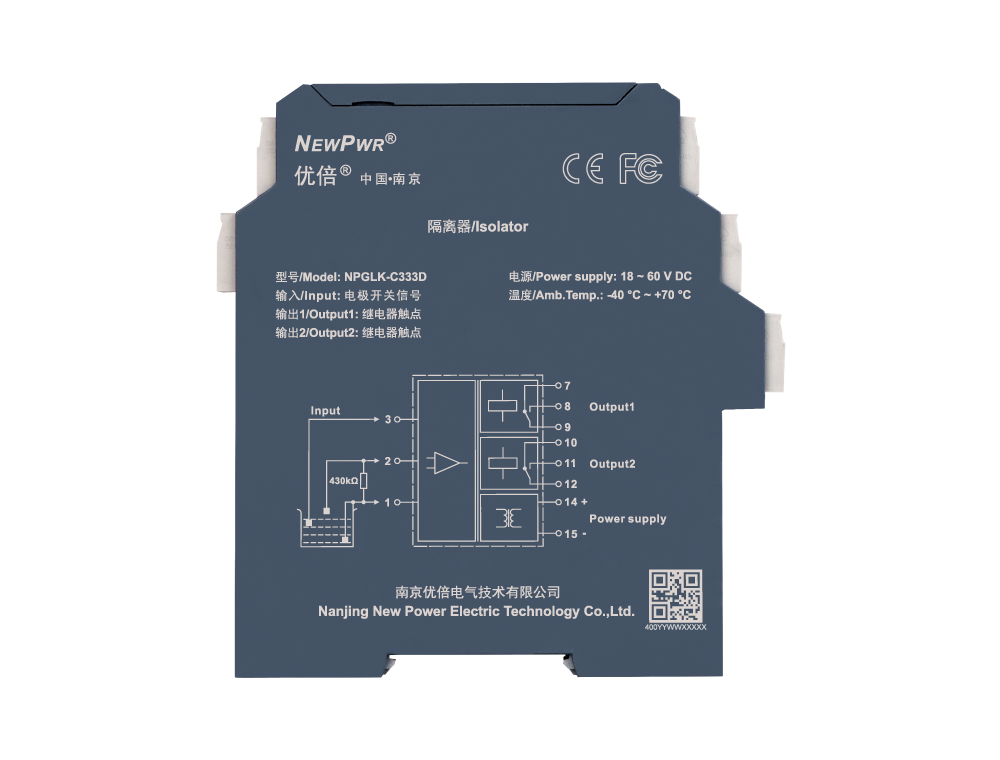

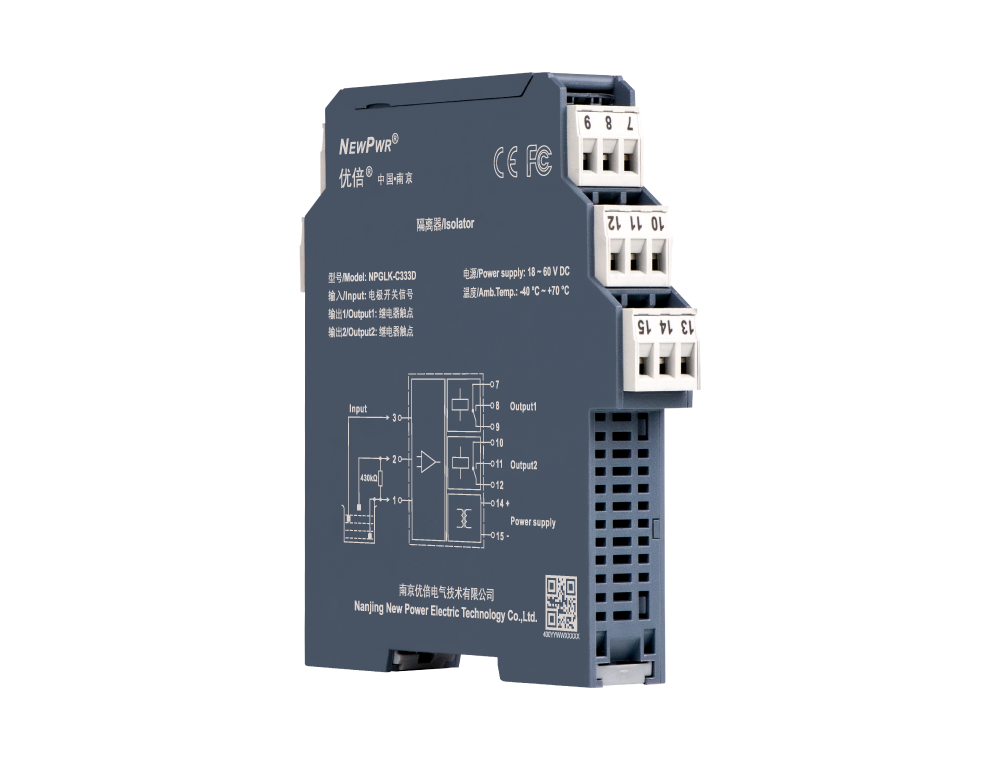

NPGLK-C333D

液位檢測隔離器給電極傳感器提供交流檢測電壓，當導電介質接觸到電極時，在輸入測量回路中產生交變電流。通過檢測交變電流信號的變化，經隔離轉換為繼電器觸點信號輸出。可對導電液體的液位進行上限、下限和上限/下限控制。 可通過撥碼開關設置輸入輸出正反相功能、第二路輸出功能（作為繼電器觸點輸出或作為故障信號輸出）及輸入開路故障檢測功能。輸入端、輸出端及電源端三端隔離。
分享
NPGLK-C333D

【核心技術】


【安裝與拆卸】






安裝                                                                      拆卸





電源
供電電源 18 ~ 60 V DC
輸入
輸入信號 電極開關
輸出
輸出信號 繼電器觸點
允許負載 250VAC/2A或30VDC/2A
基本參數
開關特性 當被控液位達到上限或下限：撥碼開關S1置于a側，輸出繼電器閉合，指示燈黃色長亮；撥碼開關S1置于b側，輸出繼電器斷開，指示燈黃色熄滅
開關壽命 ＞ 10萬次
開關頻率 ＜ 10 Hz
工作功耗 ≤ 1.2W
EMC特性
電磁兼容 IEC 61326-3-1
介電強度 ≥ 1500 V AC (輸入/輸出/電源之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源之間)
工作環境
工作溫度 -40 ℃ ~ +70 ℃
儲存溫度 -40 ℃ ~ +80 ℃
機械特性
連接方式 螺釘連接
規格尺寸 寬17.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
認證信息
產品認證 CE, FCC
