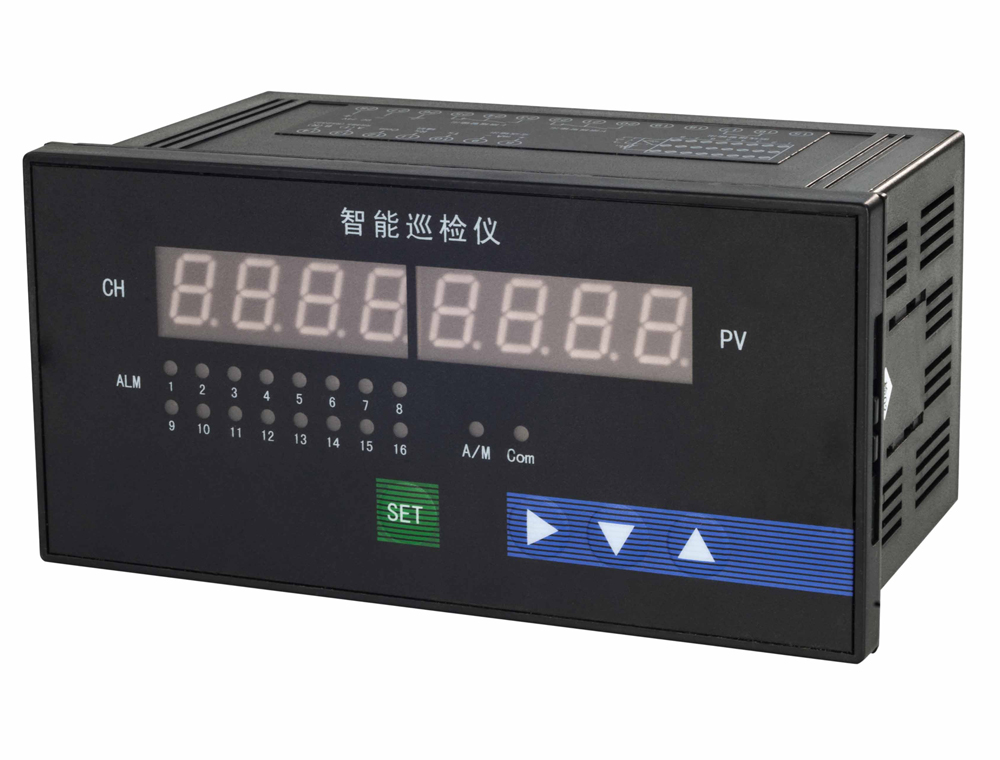

智能巡檢儀

智能巡檢儀采用模塊設計和智能算法，與各類傳感器、變送器配合使用，可對多路溫度、壓力、液位、流量、重量等工業過程參數進行巡回檢測、報警控制、變送輸出、數據采集及通訊。

Channels

報警

通訊

Power Supply

Share
智能巡檢儀
Supply
供電電源 24 V ± 20% DC; 220 V ± 20% AC (頻率50 Hz/60 Hz)
Input
輸入信號 熱電偶：K、E、S、B、J、T、R、N等(冷端溫度自動補償范圍0 ℃ ~ +50 ℃，補償準確度±1 ℃)； 熱電阻：Pt100、Cu100、Cu50、BA1、BA2等 (引線電阻≤ 50 Ω/線)； 電流：4 ~ 20 mA 、0 ~ 10 mA； 電壓：0 ~ 20 mV 、0 ~ 75 mV 、0 ~ 200 mV 、0/1 ~ 5 V 、0 ~ 10 V (需定制，與其他信號不兼容)； 線性電阻：0 ~ 400 Ω（遠傳壓力表）； 最大16通道點數可選（可屏蔽2 ~ 16通道中的任一通道）；各通道
輸入阻抗 電流：≤ 100 Ω；電壓：≥ 500 kΩ
測量精度 0.2 %F.S.
Output
輸出信號 電流：0/4 ~ 20 mA、0 ~ 10 mA； 電壓：0/1 ~ 5 V、0 ~ 10 V； 通訊：RS485
允許負載 0/4 ~ 20 mA：RL ≤ 550 Ω；0 ~ 10 mA：RL ≤ 1.1 kΩ；0/1 ~ 5 V：RL ≥ 250 kΩ；0 ~ 10 V：RL ≥ 500 kΩ 可選擇各通道測量值的平均值、最大值或最小值變送輸出方式；也可以指定任一通道進行變送輸出；但所有輸出方式的變送范圍必須相同。
觸點容量 3 A/275 V AC 或 3 A/30 V DC
通訊參數 MODBUS-RTU，距離≤ 1000 m
波特率 ≤ 19.2 kbps
報警方式 多種報警方式可以供用戶選擇。a、各通道統一設置報警值、共用繼電器輸出；b、各通道分別設置報警值、共用繼電器輸出；c、各通道分別設置報警值、獨立繼電器輸出（本方式需另配報警控制盒）；d、各通道獨立雙色指示燈報警，紅色亮表示上限報警，綠色亮表示下限報警。
顯示
巡檢方式 手動和自動兩種巡檢方式，也可定點顯示，可通過按鍵切換選擇。手動巡檢時可通過按鍵查看各通道測量值，2分鐘無按鍵操作返回到自動狀態；自動巡檢時根據設定的時間間隔顯示各通道測量值，間隔時間可設置。
顯示范圍 1999 ~ 9999，小數點位置可設置
General parameters
工作功耗 ＜ 5 W
EMC data
電磁兼容 IEC 61326-1
介電強度 ≥ 1000 V AC (輸入/輸出/電源之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源之間)
Operating conditions
工作溫度 -10 ℃ ~ +60 ℃
儲存溫度 -30 ℃ ~ +70 ℃
Mechanical specifications

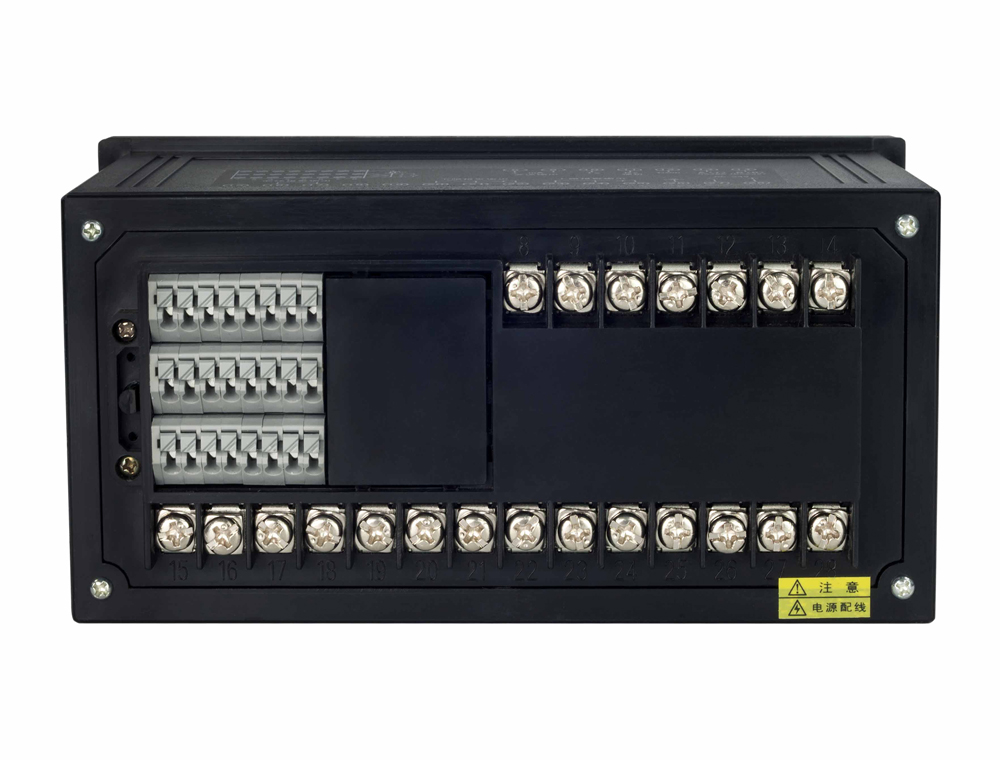

連接方式 螺釘連接
規格尺寸 寬160 mm×高80 mm×深94 mm； 寬80 mm×高160 mm×深94 mm； 寬180 mm×高130 mm×深60 mm
