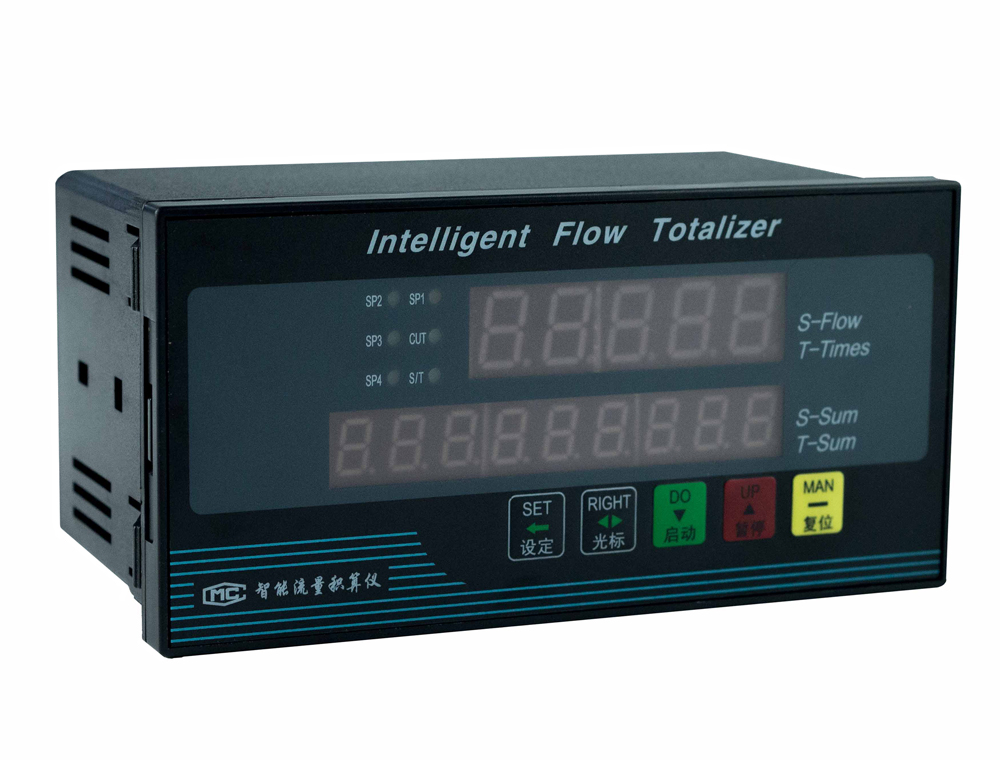

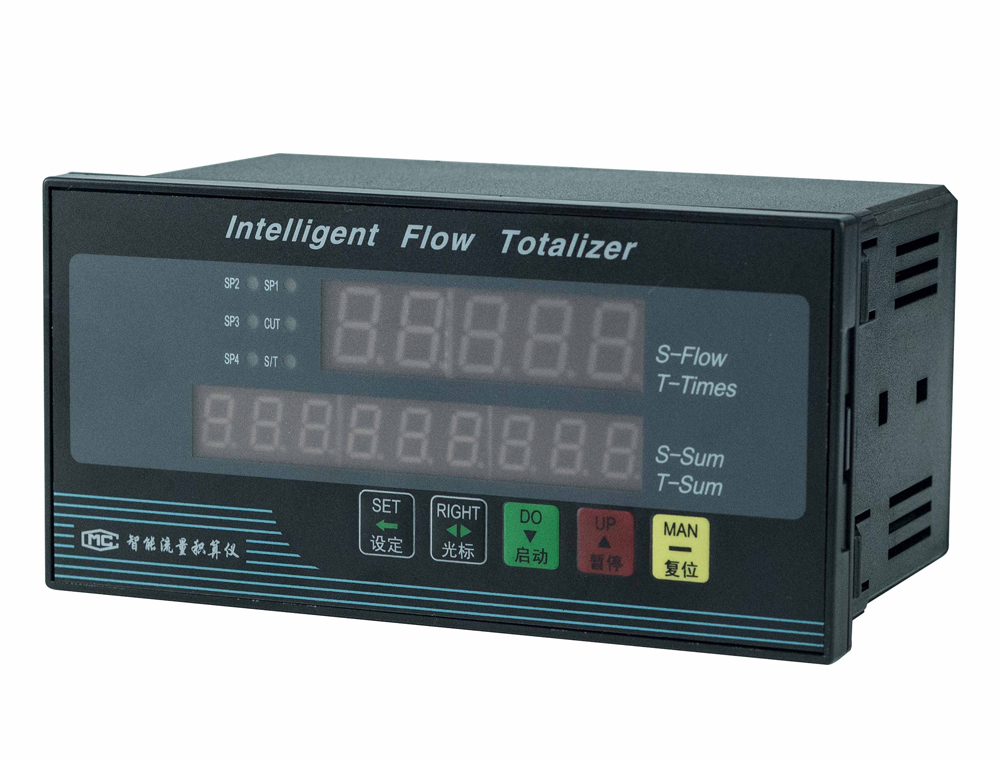

智能流量批量控制儀

智能流量批量控制儀是一種將孔板、渦街、渦輪等流量傳感器信號經過信號處理、運算、顯示并通過輸出接點與閥門組合實現流體批量控制的儀表。通過設置批量灌裝值和提前量，配合大小閥工作模式可實現精確定量控制，單擺、泵閥聯動以及手/自動模式方便用戶靈活配置，實現單次和批量灌裝控制。

Alarm

Communication

Power Supply

Share
智能流量批量控制儀
Supply
供電電源 24 V ± 20% DC; 220 V ± 20% AC (頻率50 Hz/60 Hz)
Input
輸入信號 電流：0/4 ~ 20 mA 、0 ~ 10 mA； 電壓：0/1 ~ 5 V、0 ~ 10 V（需定制，與其他信號不兼容）； 頻率：矩形、正弦、三角波，0 Hz ~ 5 kHz，低電平0 ~ 2 V、高電平5 ~ 24 V（可定制）
輸入阻抗 電流：≤ 100 Ω；電壓：≥ 800 kΩ；頻率：≥ 5 kΩ
配電電壓 24 V ± 20% DC，≤ 100 mA
測量精度 0.2 %F.S.
Output
輸出信號 電流：0/4 ~ 20 mA、0 ~ 10 mA； 電壓：0/1 ~ 5 V、0 ~ 10 V；
允許負載 0/4 ~ 20 mA：RL ≤ 600 Ω； 0 ~ 10 mA：RL ≤ 1.2 kΩ； 0/1 ~ 5 V：RL ≥ 1 MΩ； 0 ~ 10 V：RL ≥ 2 MΩ
觸點容量 3 A/275 V AC 或 3 A/30 V DC
General parameters
工作功耗 ≤ 5 W
EMC data
電磁兼容 IEC 61326-1
介電強度 ≥ 1500 V AC (輸入/輸出/電源之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源之間)
Operating conditions
工作溫度 -10 ℃ ~ +60 ℃
儲存溫度 -30 ℃ ~ +70 ℃
Mechanical specifications
連接方式 螺釘連接
規格尺寸 寬160 mm×高80 mm×深94 mm； 寬80 mm×高160 mm×深94 mm； 寬96 mm×高96 mm×深130 mm
