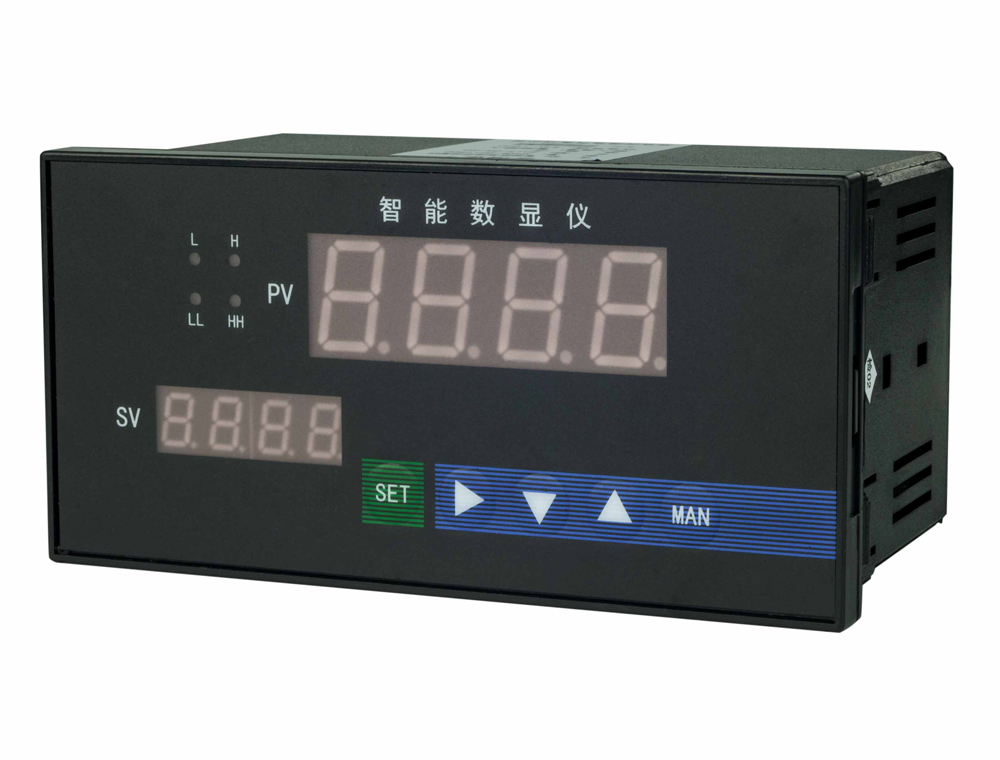

智能數字顯示報警儀

智能數字顯示報警儀可以配接不同的輸入信號（熱電偶/熱電阻/直流電壓/直流電流/線性電阻等），同時顯示量程、變送量程、報警控制、通訊等可由用戶現場設置，可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示、變送、報警控制、數據采集和記錄，其適用范圍非常廣泛。

Channels

Alarm

Communication

Power Supply

Share
智能數字顯示報警儀
Supply
供電電源 24 V ± 20% DC; 220 V ± 20% AC (頻率50 Hz/60 Hz)
Input
輸入信號 熱電偶：K、E、S、B、J、T、R、N等(冷端溫度自動補償范圍-15 ℃ ~ +60 ℃，補償準確度±2 ℃)； 熱電阻：Pt100、Cu100、Cu50、BA1、BA2等 (引線電阻≤ 15 Ω/線)； 電流：0/4 ~ 20 mA 、0 ~ 10 mA； 電壓：0 ~ 20 mV 、0 ~ 75 mV 、0 ~ 100 mV 、0/1 ~ 5 V； 線性電阻：0 ~ 400 Ω（遠傳壓力表）
輸入阻抗 電流：≤ 100 Ω；電壓：≥ 500 kΩ
配電電壓 24 V ± 10% DC，≤ 30 mA
測量精度 0.2 %F.S.
Output
輸出信號 電流：0/4 ~ 20 mA、0 ~ 10 mA； 電壓：0/1 ~ 5 V； 通訊：RS485
允許負載 0/4 ~ 20 mA：RL ≤ 500 Ω； 0 ~ 10 mA：RL ≤ 1 kΩ； 0/1 ~ 5 V：RL ≥ 1 MΩ
觸點容量 3 A/275 V AC 或 3 A/30 V DC
通訊參數 MODBUS-RTU，距離≤ 1000 m
波特率 ≤ 19.2 kbps
顯示
顯示方式 單排（4位）、雙排（8位）可選
顯示范圍 -1999 ~ 9999
分辨率 0.1 ℃（溫度信號輸入）；顯示末位1個字（線性信號輸入）
General parameters
工作功耗 ≤ 5 W
EMC data
電磁兼容 IEC 61326-1
介電強度 ≥ 1000 V AC (輸入/輸出之間)；≥ 1500 V AC (電源/輸入之間)；≥ 1500 V AC (電源/輸出之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源之間)
Operating conditions
工作溫度 -10 ℃ ~ +60 ℃
儲存溫度 -30 ℃ ~ +70 ℃
Mechanical specifications

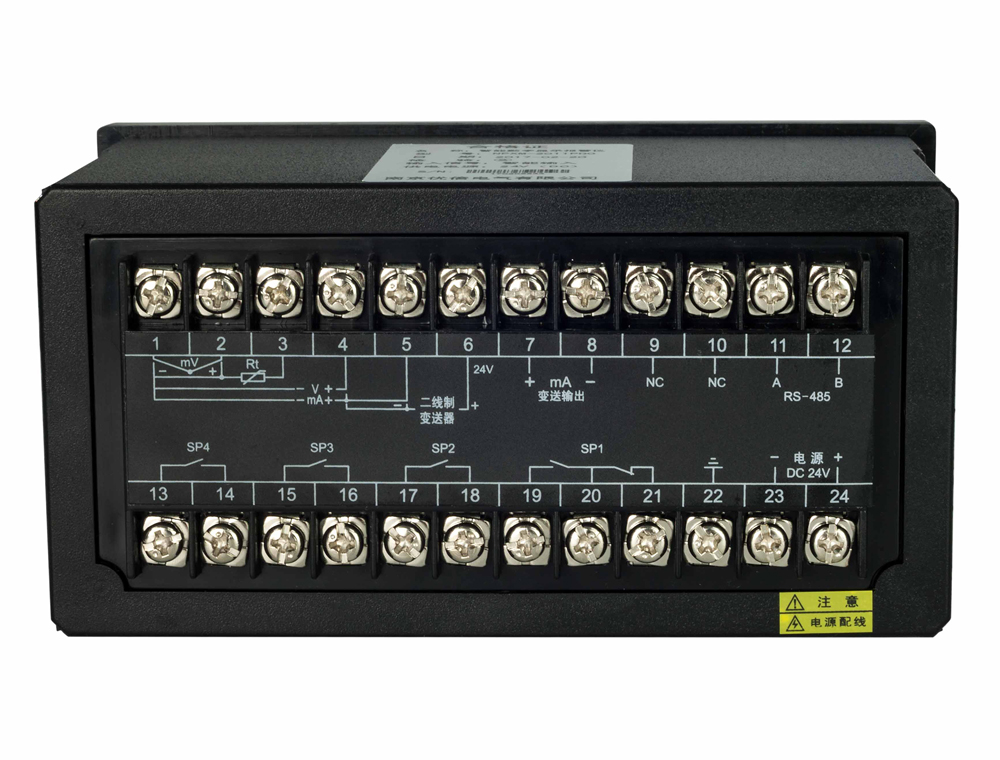

連接方式 螺釘連接
規格尺寸 寬160 mm×高80 mm×深94 mm； 寬80 mm×高160 mm×深94 mm； 寬96 mm×高96 mm×深130 mm； 寬96 mm×高48 mm×深110 mm； 寬48 mm×高96 mm×深110 mm； 寬72 mm×高72 mm×深102 mm； 寬48 mm×高48 mm×深110 mm
