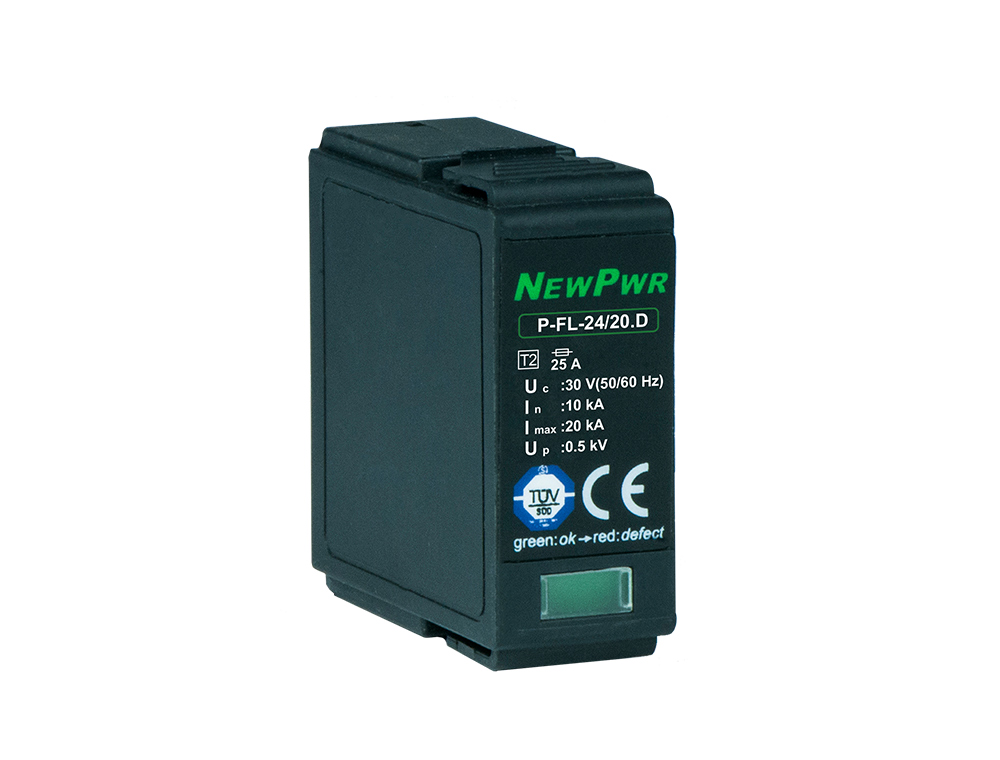

P-FL-24/20.D

可用于24V直流電源系統，直接保護終端設備，納秒級響應時間，將浪涌限制在一定的電壓保護水平。模塊底座一體化設計，具有模塊放插錯功能。 用于LPZ1區~LPZ2區及后續分區。

Type

Nomimal voltage

Protect level

Discharge current Imax

Power system

Share
P-FL-24/20.D

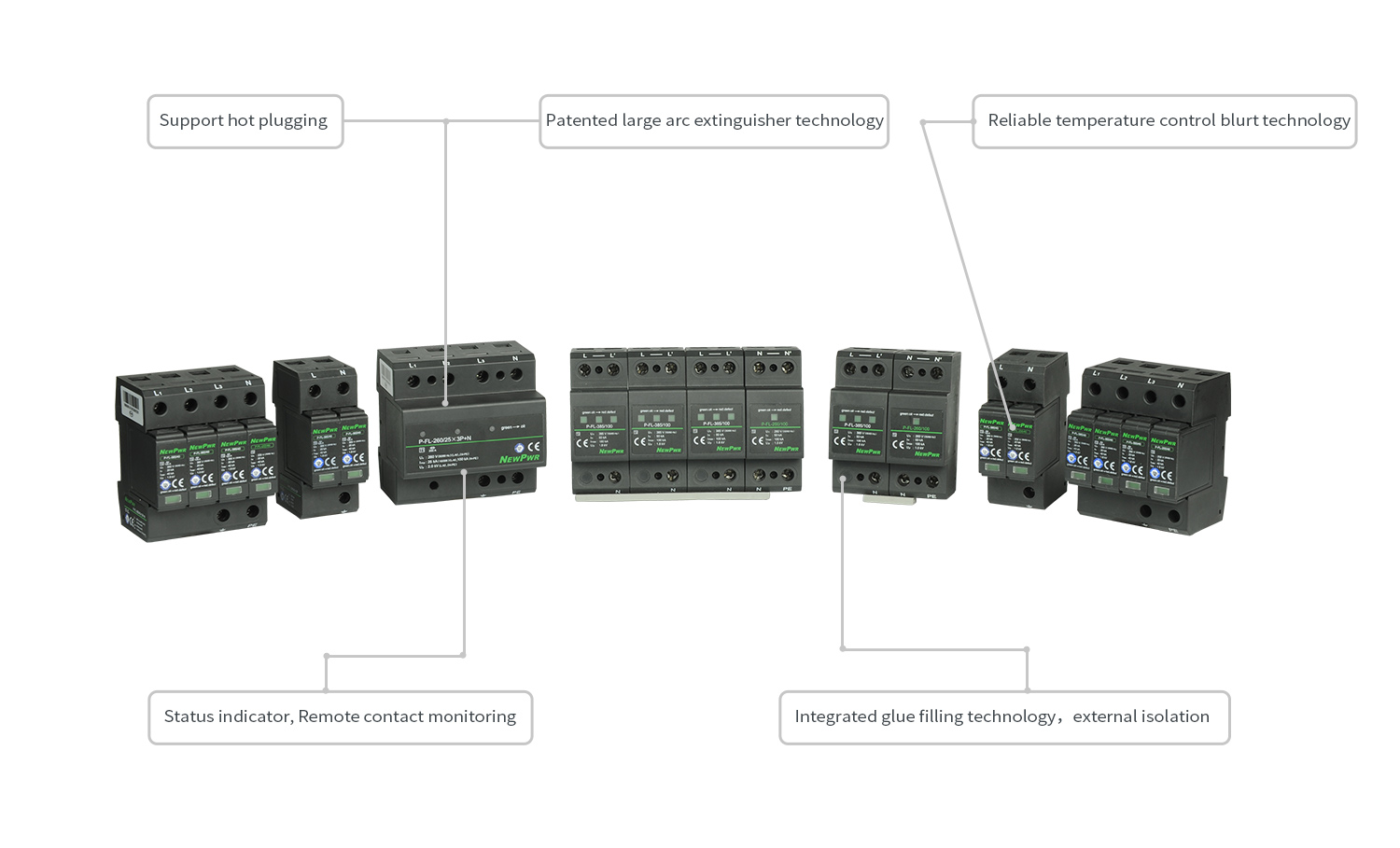

【Core technology】


【Installation and disposal】






Installation                                               Disposal


General parameters
標稱電壓Un 24 Vdc
最大持續工作電壓Uc 48 Vdc
雷電參數
標稱放電電流In(8/20 μs) 10 kA
最大放電電流Imax(8/20 μs) 20 kA
保護電壓Up 0.5 kV
5kA下保護電壓Up 0.3 kV
最大的后備熔絲 ≤ 25 A gL/gG或SCB(P-SC-385/25×2P)
Operating conditions
工作溫度范圍 -40 ℃ ~ +80 ℃
外殼材料
外殼材料 熱塑料性材料
阻燃等級(UL94) V0
防護等級 IP20
故障輸出
遙信觸點類型 默認無，遙信產品型號：P-FL-24/20.DR
遙信觸點能力 125 VAC/1 A, 125 VDC/0.2 A
Mechanical specifications
工作狀態/故障指示 綠/紅
外形尺寸 90 mm × 36 mm × 66 mm
最小安裝導線截面積 1.5 mm2單股線/軟線
最大安裝導線截面積 25 mm2單股線/軟線
安裝方式 DIN35 mm導軌安裝
Certified data
測試標準 IEC 61643-11/EN61643-11
產品認證 TUV, UL, CE, FCC
