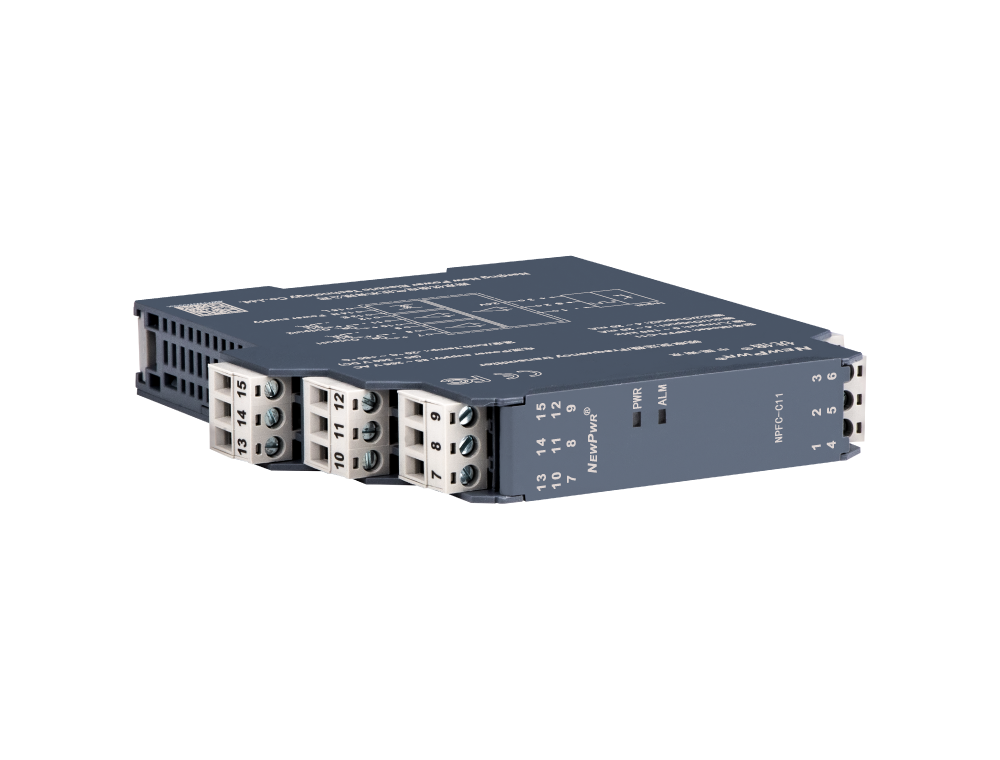

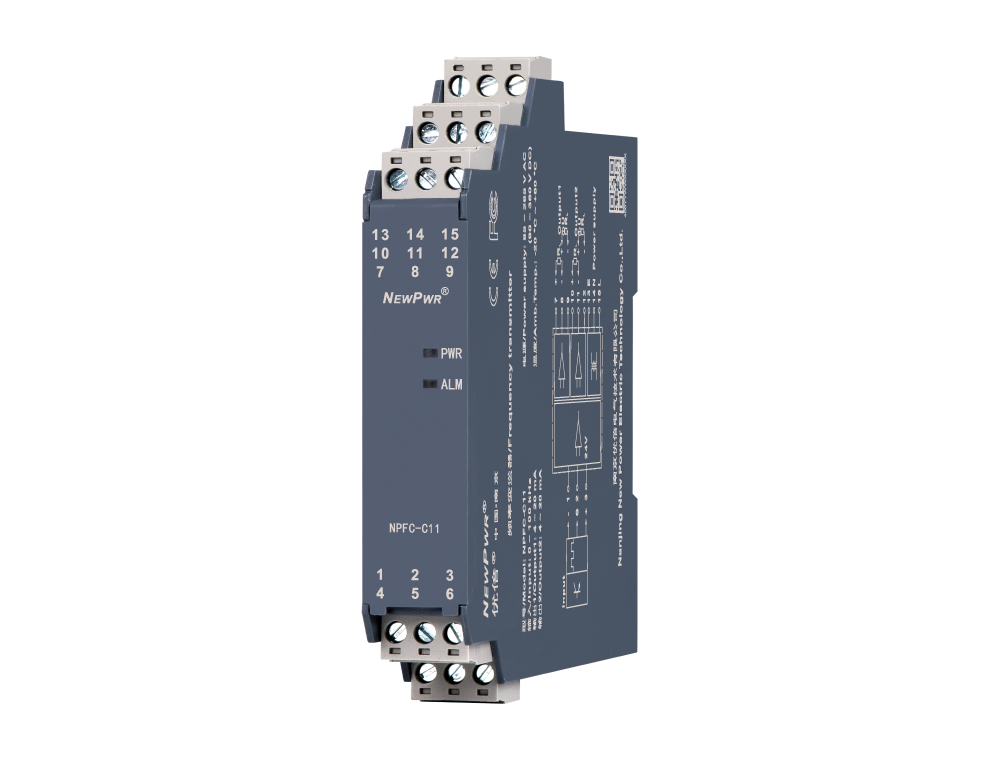

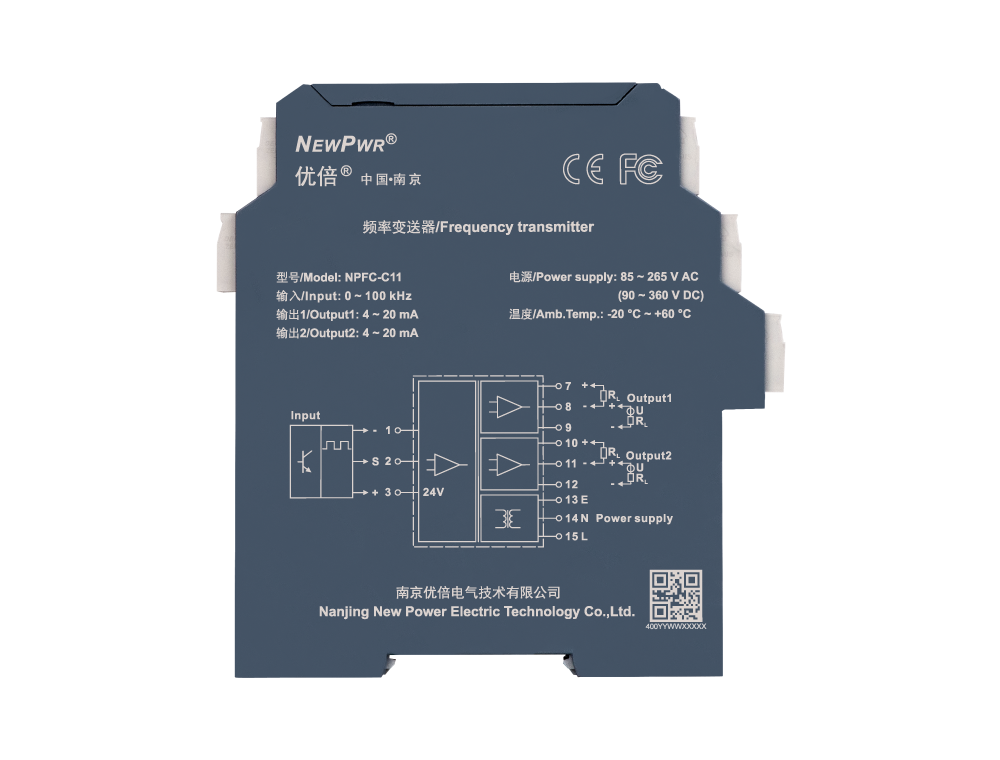

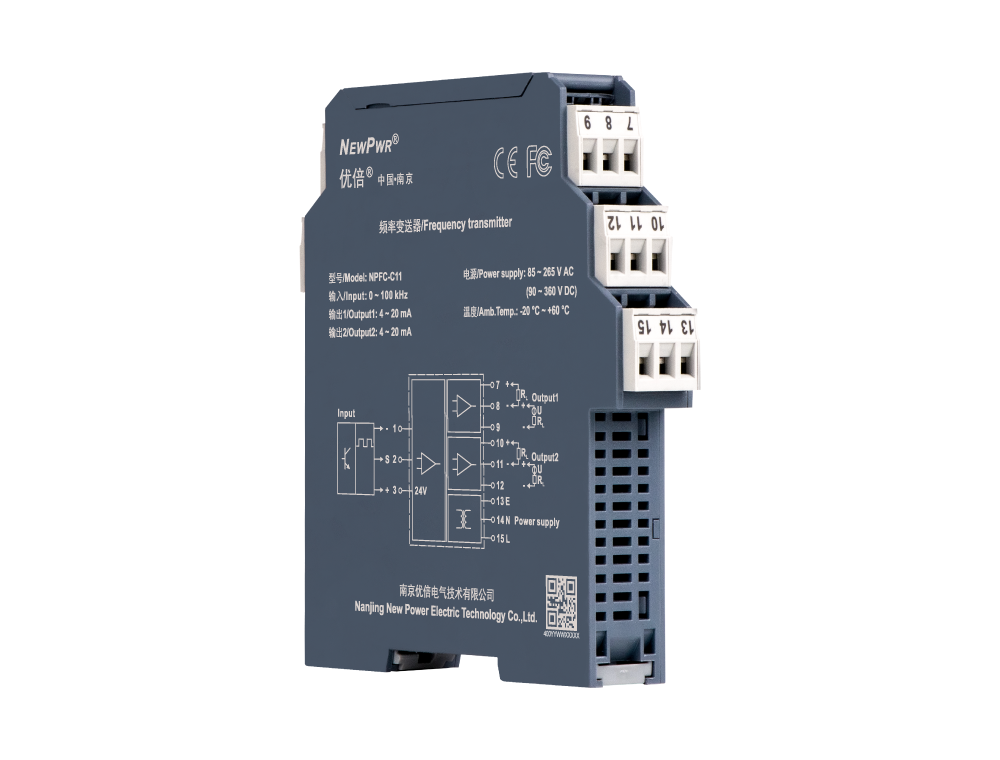

NPFC-C1

頻率變送器，輸入頻率脈沖信號，經隔離轉換為4~20mA電流信號輸出(其他輸出信號類型產品，具體型號見型譜)。該產品需要獨立供電，輸入、輸出和電源三端隔離，具有在線故障自診斷功能，可以通過PC端或手持編程器對頻率脈沖信號的測量量程和輸出信號類型等進行組態設置。

Input signal

Output signal

Channels

Power Supply Mode

Power Distribution

Share
NPFC-C1

【Core technology】



【Installation and disposal】






Installation                                               Disposal




Supply
供電電源 85V AC ~ 265 V AC (90 V DC ~ 360 V DC)
Input
輸入信號 頻率脈沖信號 0.1 Hz ~ 100 kHz
脈沖寬度 ≥ 5 μs
輸入阻抗 ≥ 10 kΩ
信號觸發 低電平：0 ~ 2 V，高電平：4 ~ 30 V（接受客戶定制）
配電電壓 24 V DC，20 mA時輸出電壓≥ 23 V
Output
輸出信號 4 ~ 20 mA
允許負載 RL ≤ 550 Ω
Transfer characterisics
傳輸精度 0.1 %F.S.
溫度漂移 30 ppm/℃
General parameters
響應時間 ≤ 500 ms
工作功耗 ≤ 0.8 W
EMC data
電磁兼容 IEC 61326-3-1
介電強度 ≥ 1500 V AC (輸入/輸出/電源之間)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源之間)
Operating conditions
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
State
故障狀態 輸入斷線，LED閃爍；輸入超量程，LED長亮。輸入斷線或超量程時，輸出電流0 ~ 22 mA范圍可設置（默認跟隨輸入）
Mechanical specifications
連接方式 螺釘連接
規格尺寸 寬17.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
Certified data
產品認證 CE, FCC
