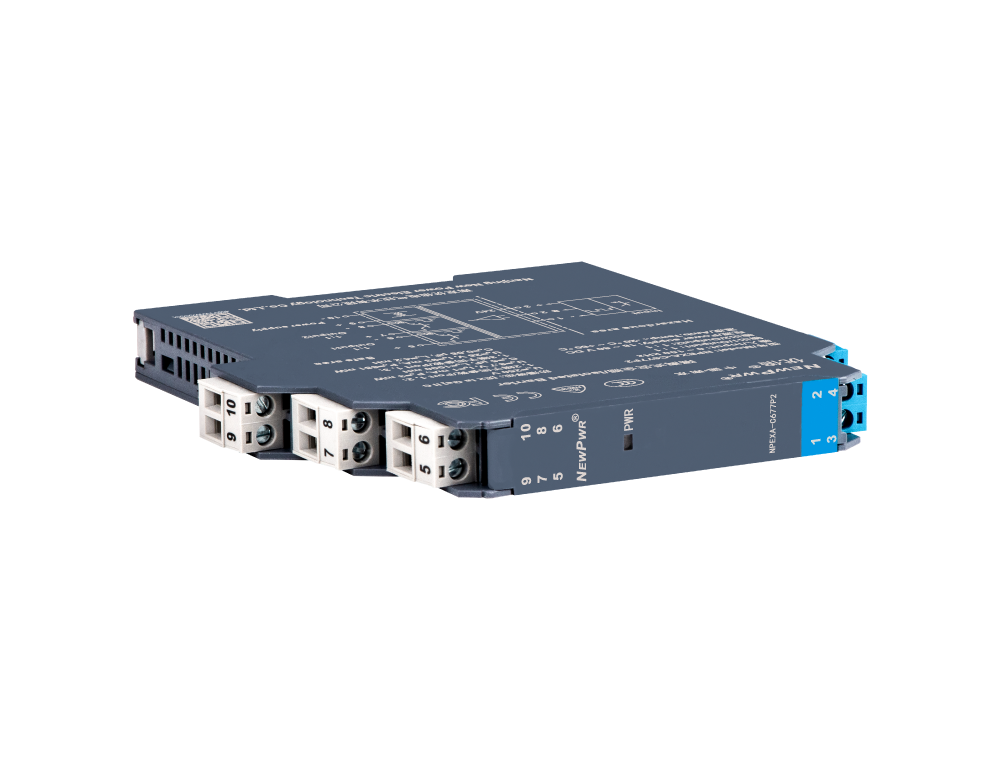

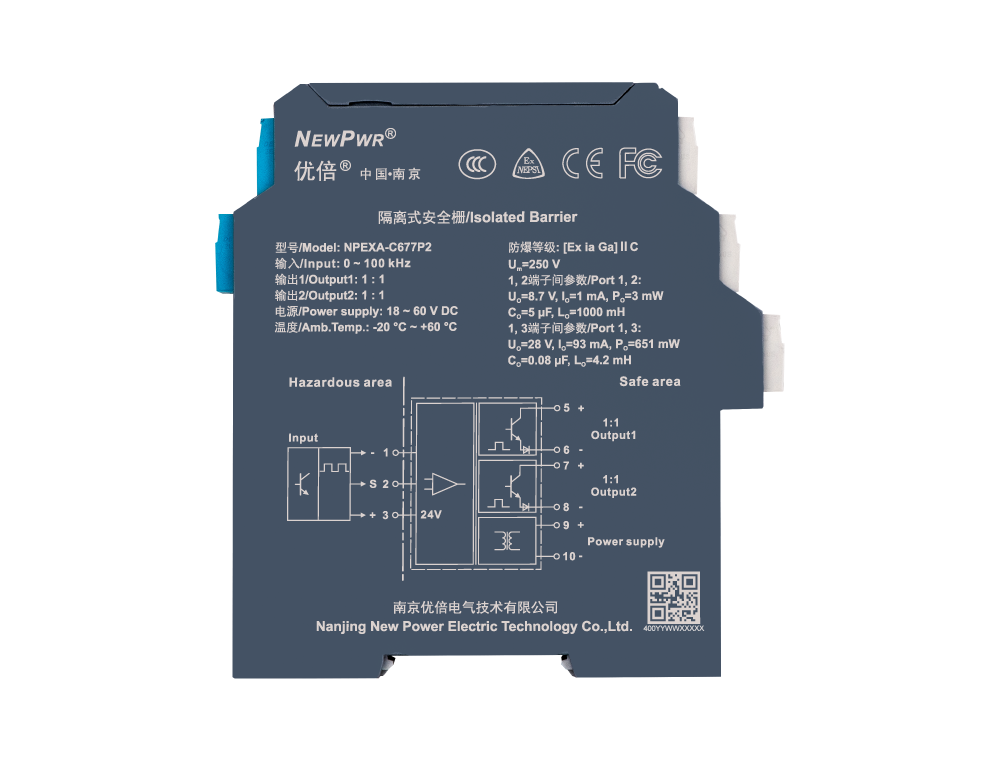

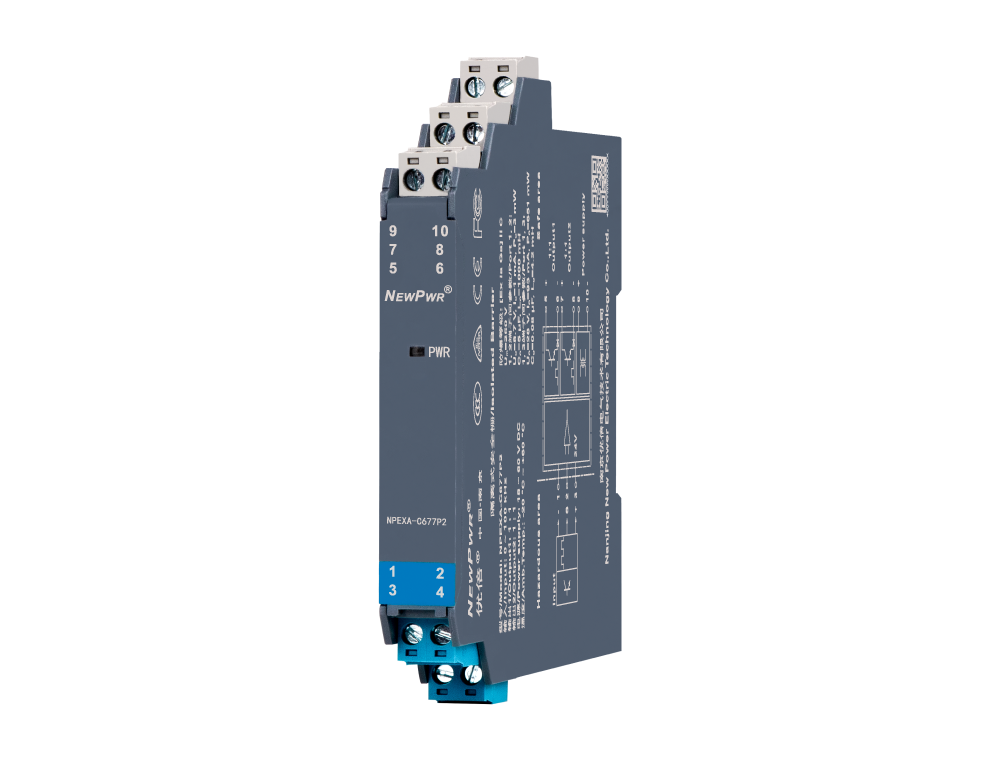

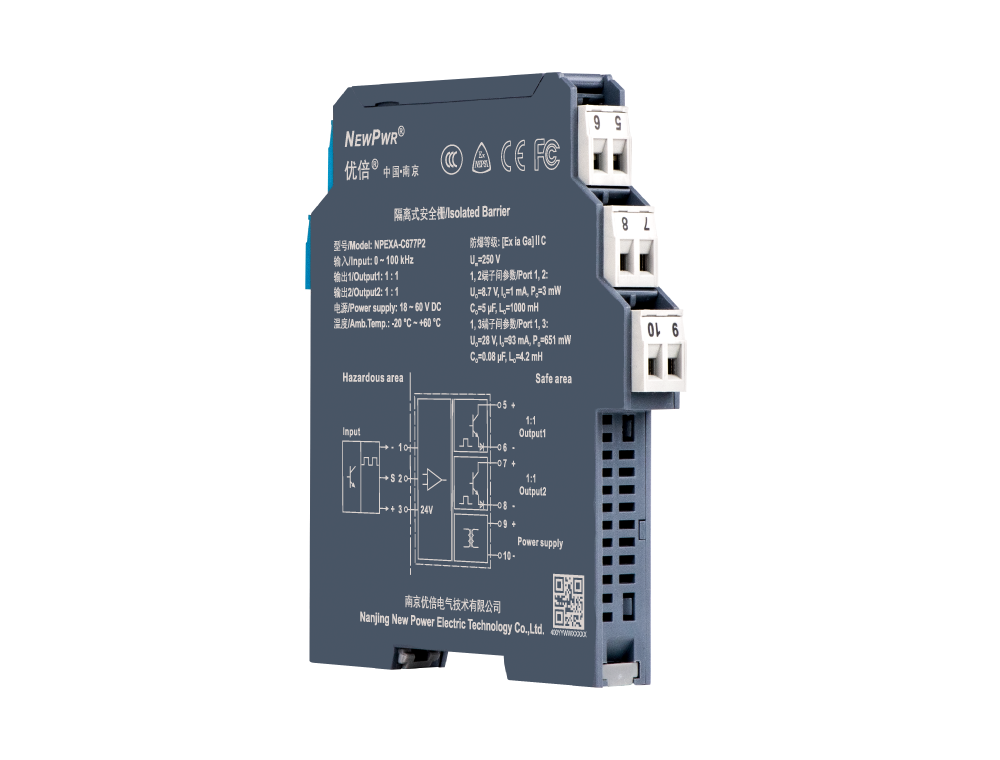

NPEXA-C677P2

頻率量輸入安全柵，將危險區的頻率脈沖信號，經隔離轉換為1：1頻率信號（默認邏輯電平輸出，集電極輸出和發射極輸出可選）輸出到安全區。該產品需要獨立供電，輸入、輸出和電源三端隔離。

Input signal

Output signal

Channels

Power Supply Mode

Power Distribution

Share
NPEXA-C677P2

【Core technology】


【Installation and disposal】






Installation                                               Disposal






Supply
供電電源 18 ~ 60 V DC
Input
輸入信號 頻率脈沖信號 0.1 Hz ~ 100 kHz
脈沖寬度 ≥ 5 μs
輸入阻抗 ≥ 10 kΩ
信號觸發 低電平：0 ~ 2 V，高電平：4 ~ 30 V（接受客戶定制）
配電電壓 24 V DC，20 mA時輸出電壓≥ 16 V
Output
輸出信號 集電極輸出高電平：VCC（≤ 30 V），低電平：≤ 2 V，驅動電流：≤ 10 mA；發射極輸出高電平：VCC - 2 V，低電平：≤ 0.5 V，驅動電流：≤ 10 mA；邏輯電平輸出（默認）高電平：18 V ≤ VH ≤ 24 V，低電平：VL ≤ 2 V，負載電阻：≥ 2 kΩ
General parameters
工作功耗 1.8 W
EMC data
電磁兼容 IEC 61326-3-1
介電強度 ≥ 3000 V AC (本安側與非本安側)；≥ 1500 V AC (電源與非本安側)
絕緣電阻 ≥ 100 MΩ (輸入/輸出/電源)
Operating conditions
工作溫度 -20 ℃ ~ +60 ℃
儲存溫度 -40 ℃ ~ +80 ℃
應用場所 安裝于安全區，可連接0區、1區、2區；ⅡA、ⅡB、ⅡC；T4 ~ T6危險區的本安設備
Mechanical specifications
連接方式 螺釘連接
規格尺寸 寬12.8 mm×高110 mm×深117 mm
安裝方式 DIN35 mm導軌安裝
Certified data
產品認證 NEPSI, CE, FCC, CCC
防爆等級 [Ex ia Ga]ⅡC
最高電壓（Um） 250 V
Uo 8.7 V (1、2端子間)；28 V (1、3端子間)
Io 1 mA (1、2端子間)；93 mA (1、3端子間)
Po 3 mW (1、2端子間)；651 mW (1、3端子間)
Co 5 μF (1、2端子間)；0.08 μF (1、3端子間)
Lo 1000 mH (1、2端子間)；4.2 mH (1、3端子間)
NPPB-DIN Bus rail power supply
35mm standard rail
NPPB-BS210 I/O terminal base
Connect the rail BUS base, external power is introduced through the terminal block of the base. If a redundant power module is selected, this terminal can be left unselected.
NPPB-BSC028 Dust cover
Protect the exposed bus and split the combination as needed.
NPPB-SS5 Limiter
For fixed position, standard 2 sets
NPPB-TS35B Fixed piece
Material: metal iron, used for rail load-bearing reinforcement, standard 2 pieces
